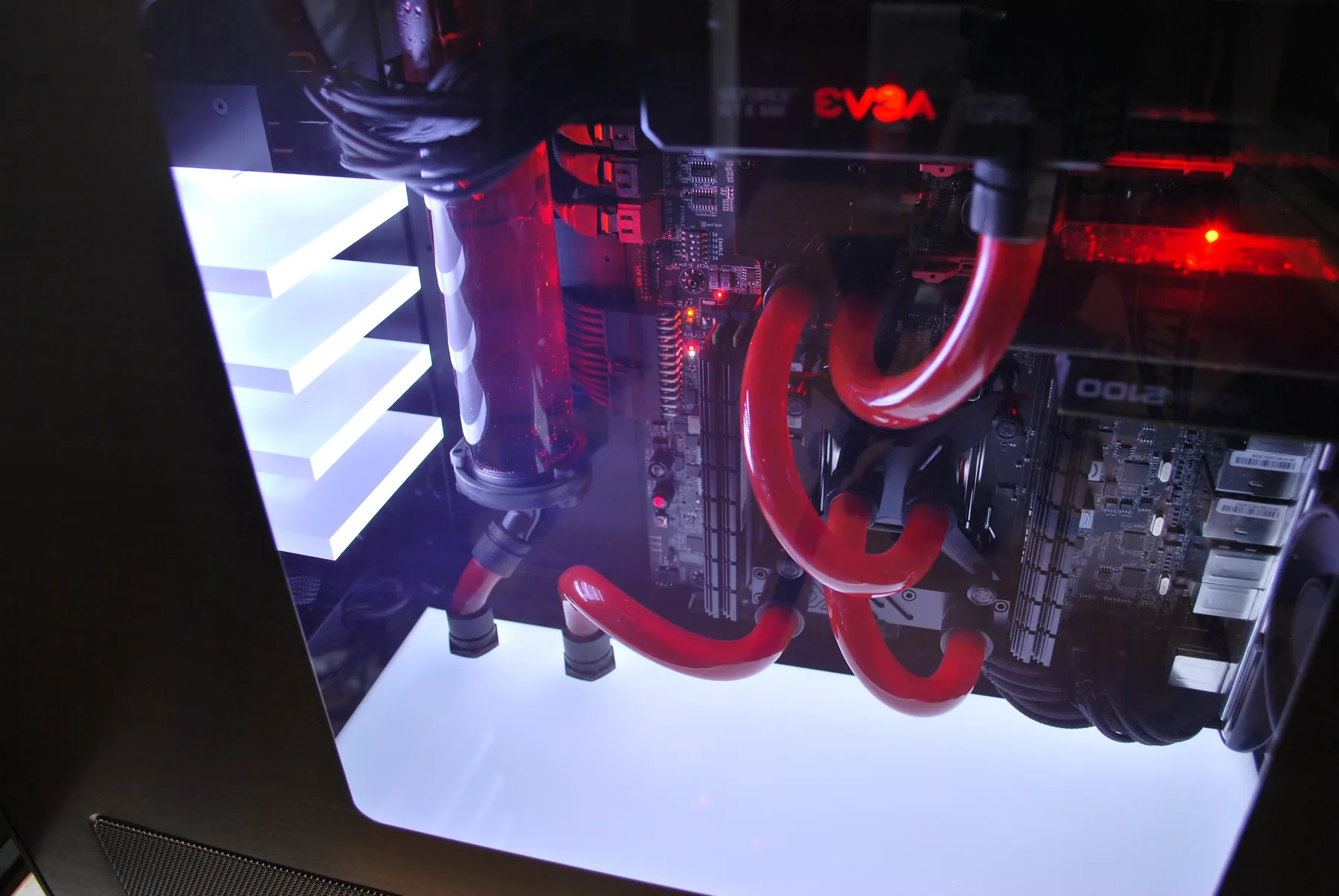

Mein erstes TJ07 brachte die komplette Wasserkühlung ins Gehäuse, mit schwarzem Innenraum, roten Akzenten und individuell angefertigten Acrylteilen.

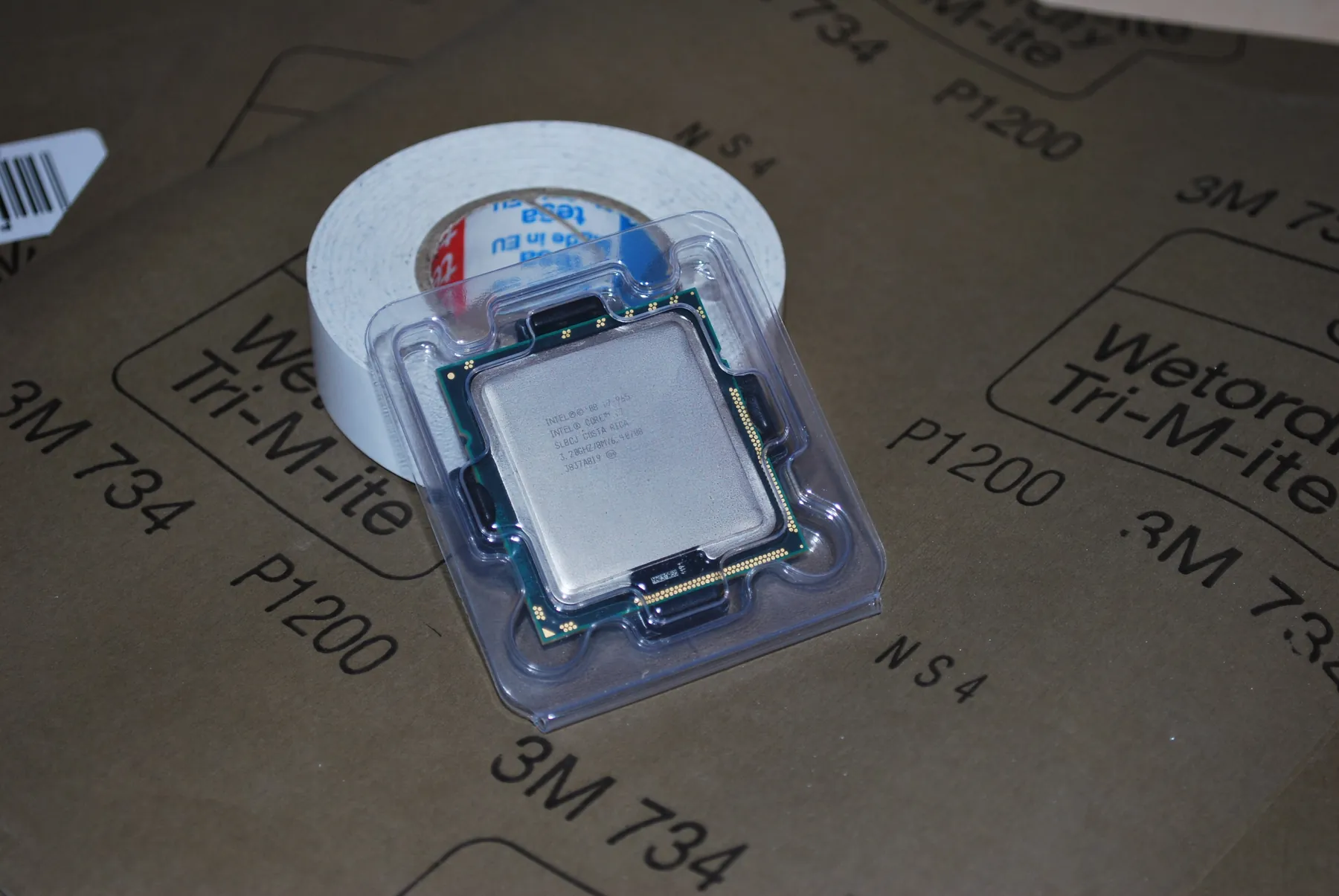

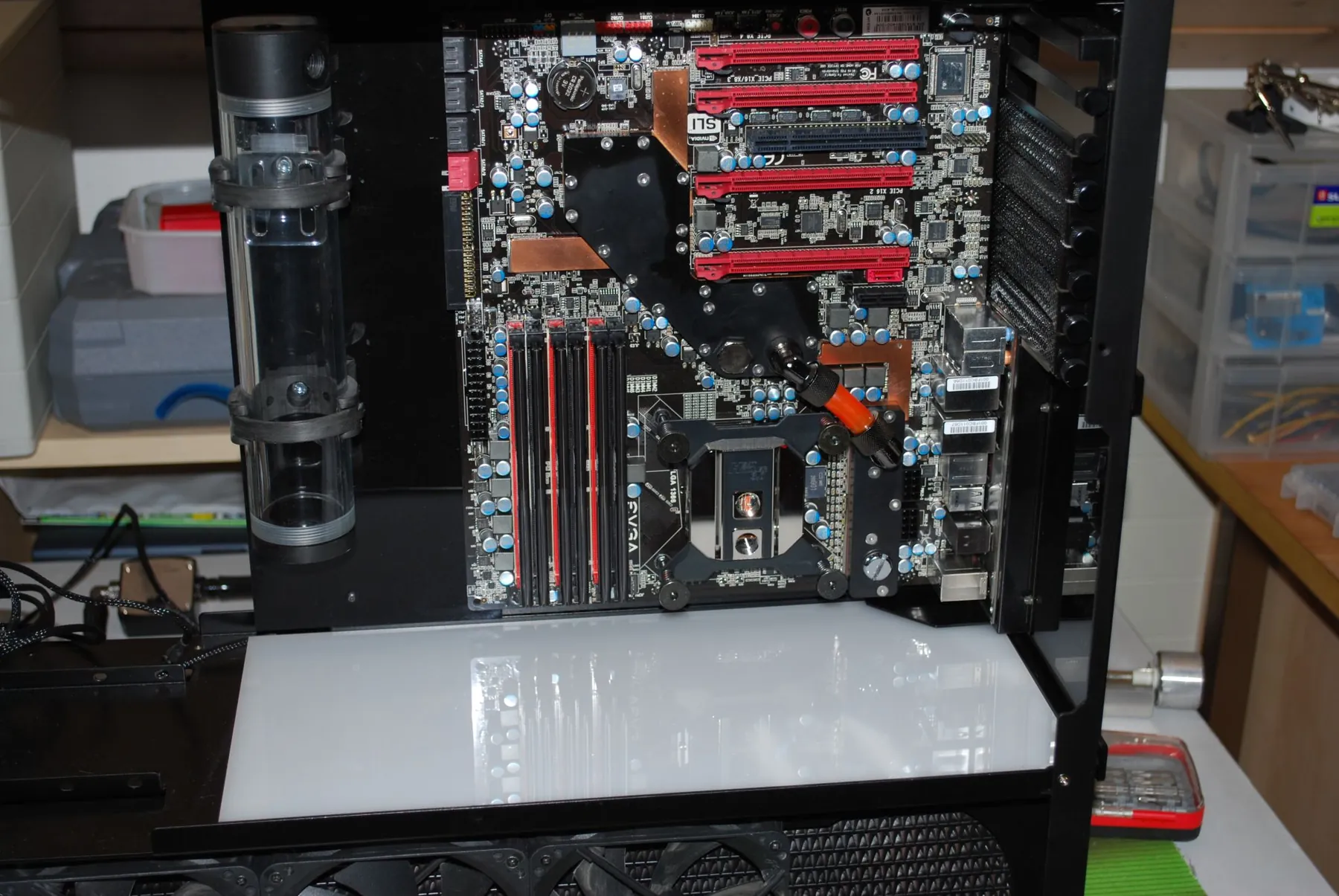

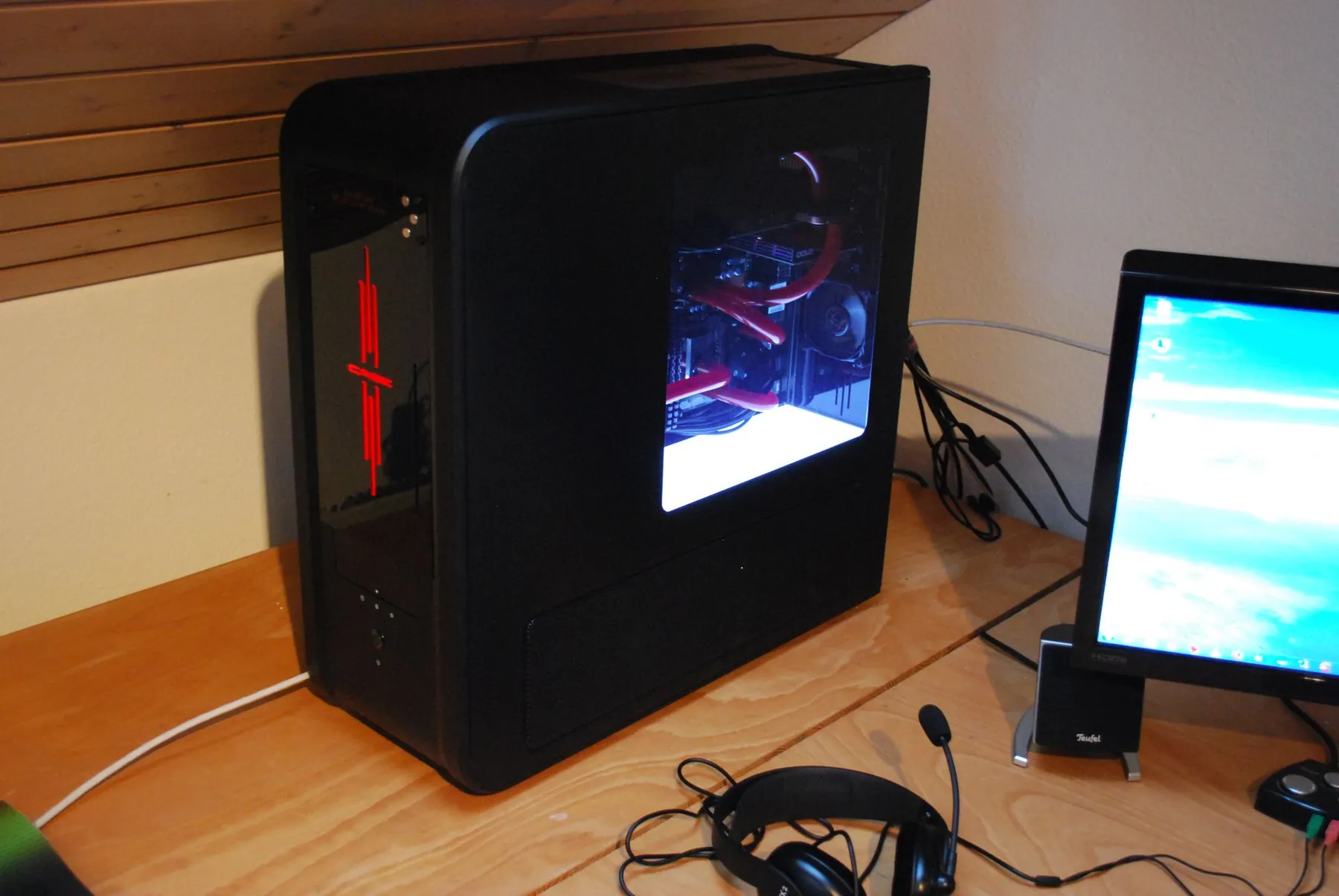

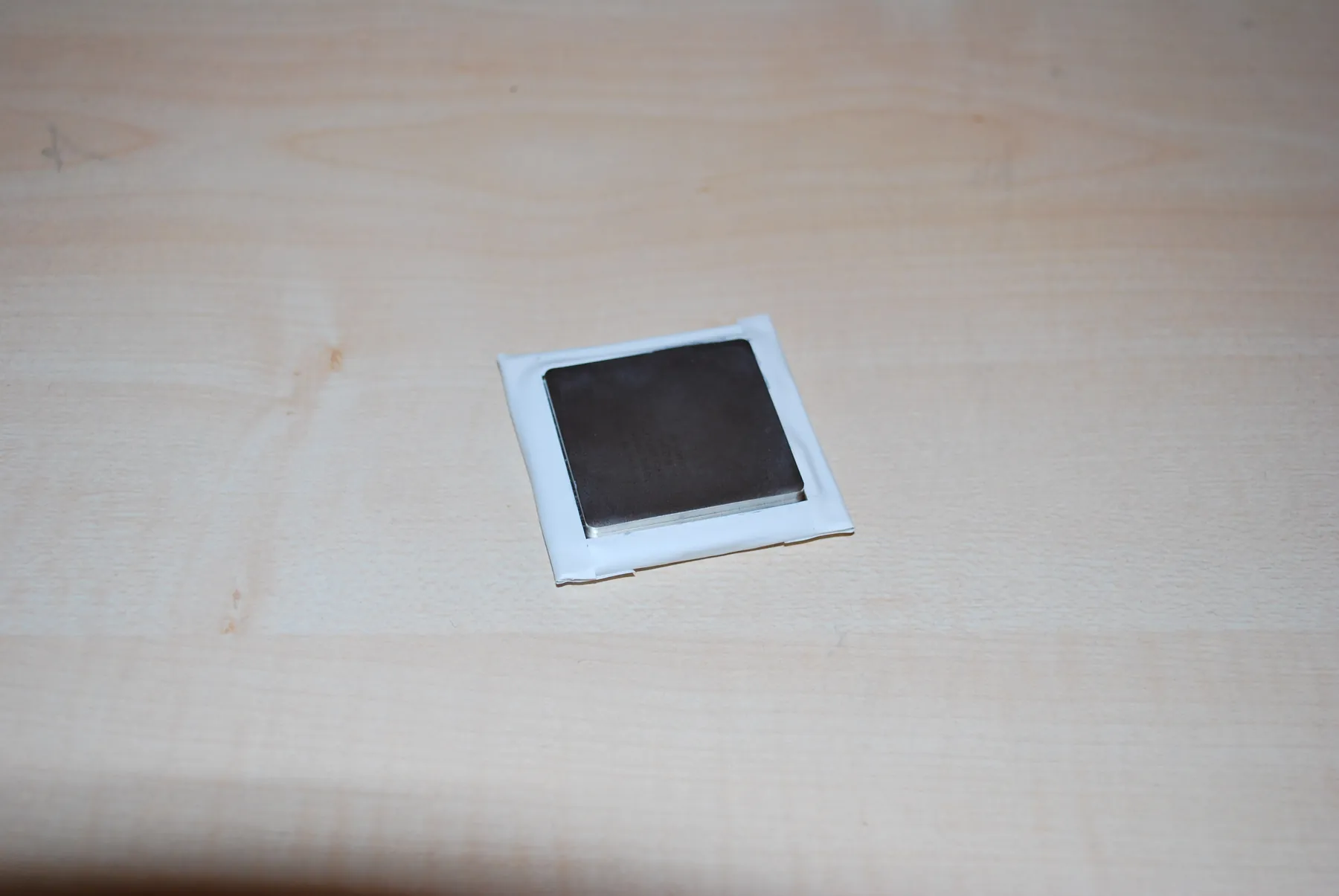

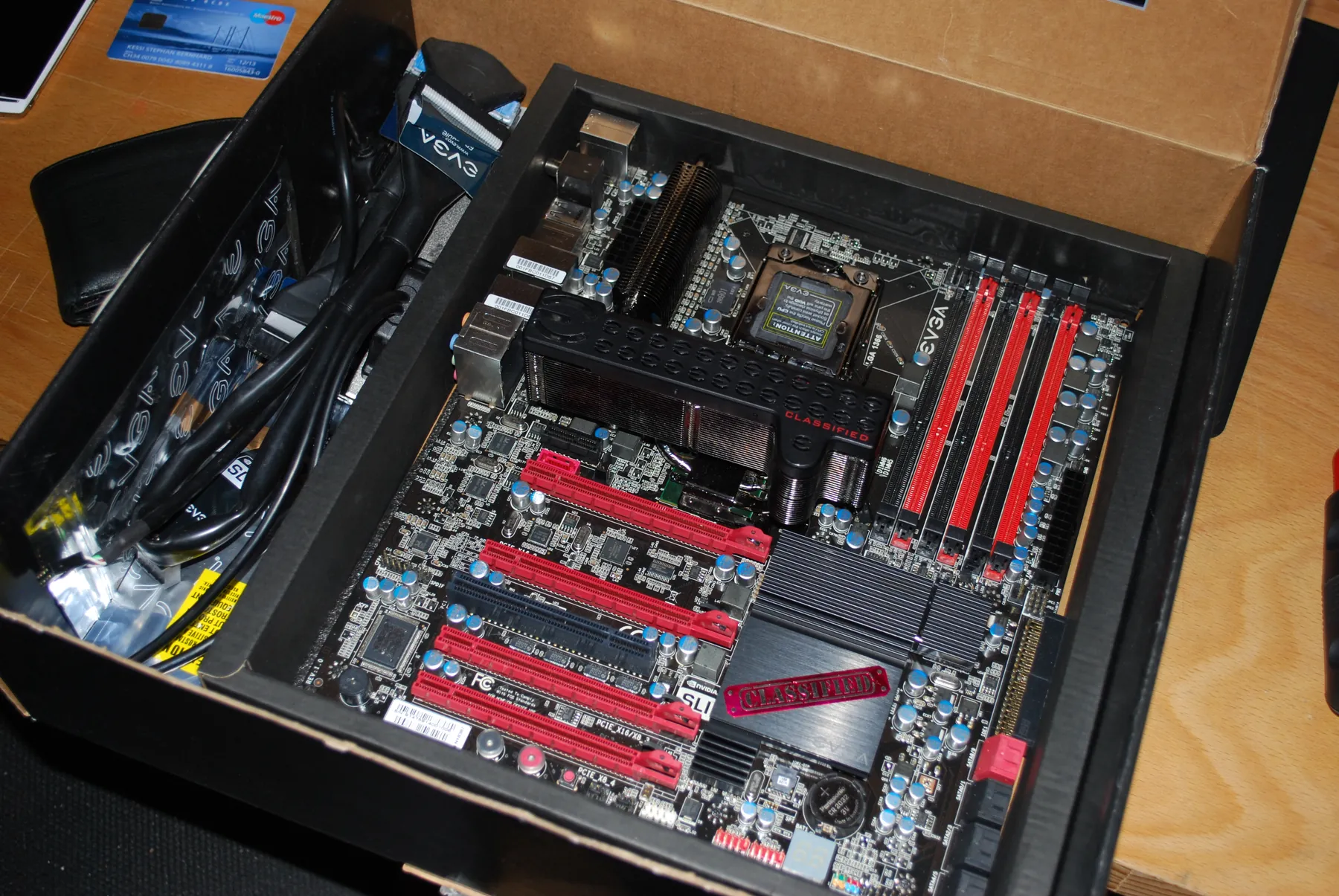

Mit meinem ersten SilverStone TJ07 führte ich den BloodMod ab 2011 in einem neuen Gehäuse weiter. Ein wesentlicher Schritt war die Unterbringung der kompletten Wasserkühlung im Rechner. Der schwarze Innenraum, rote Akzente und individuell angefertigte Acrylteile bestimmten das Erscheinungsbild. Den Intel Core i7-965 und das EVGA X58 Classified übernahm ich aus dem Cooler Master.

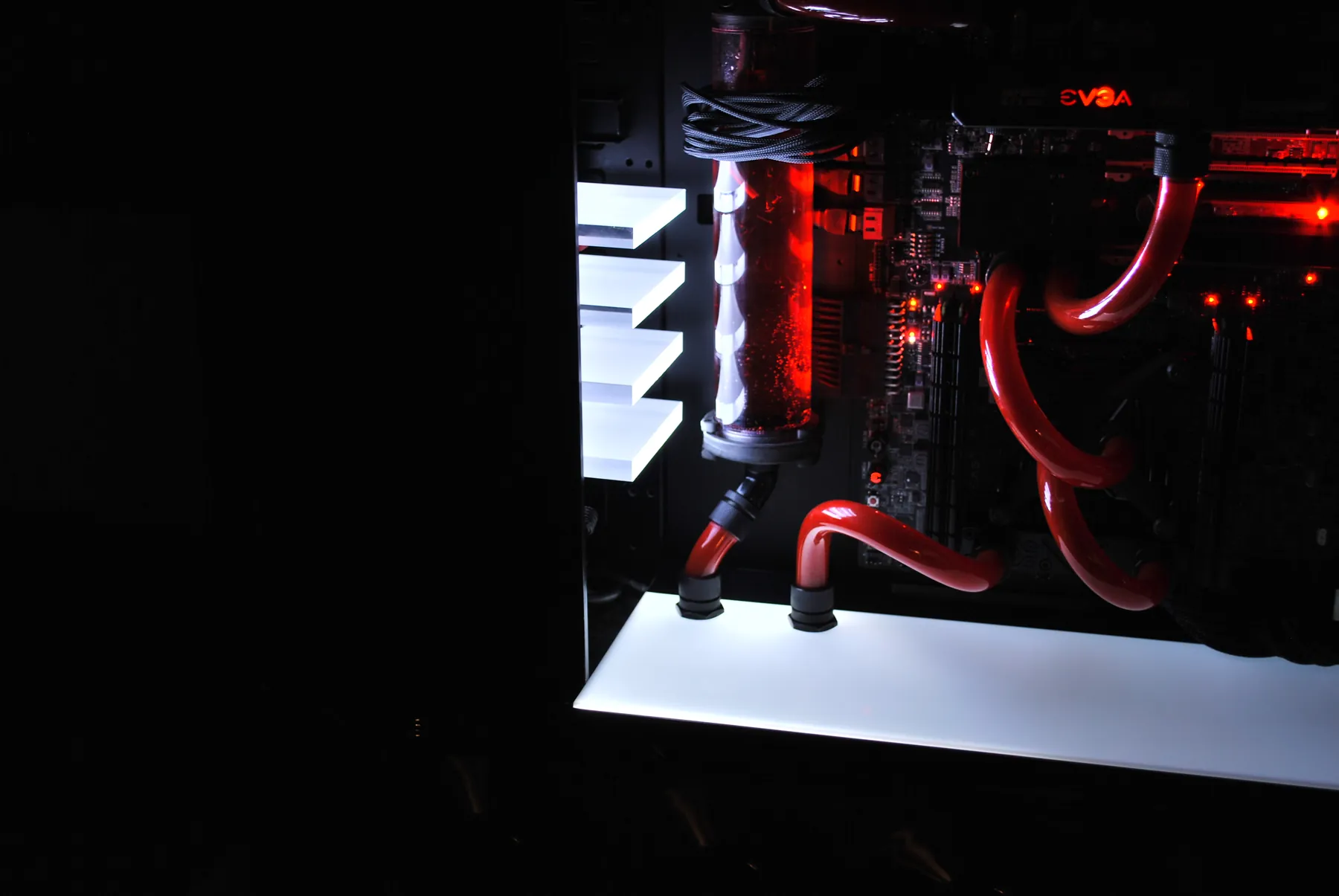

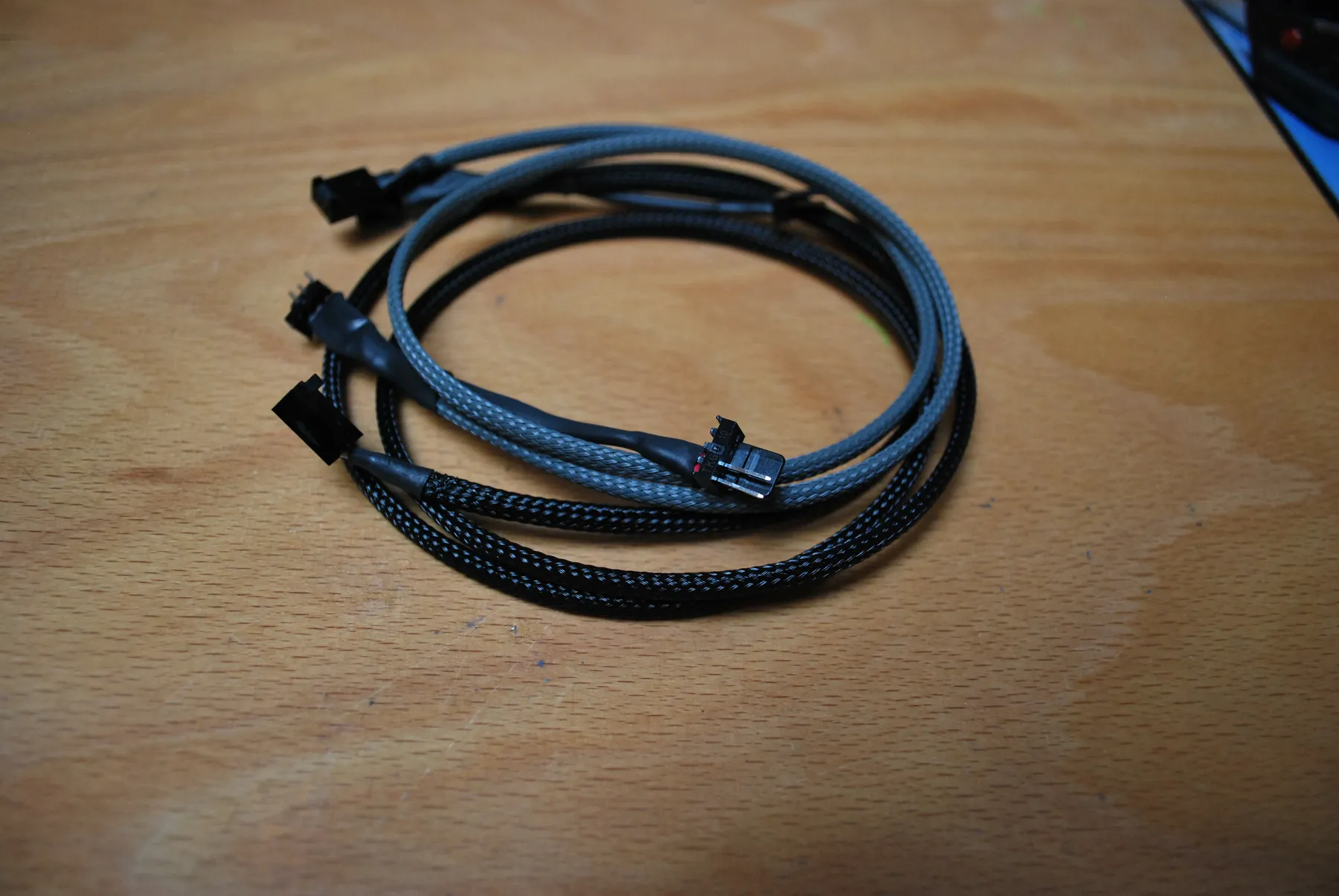

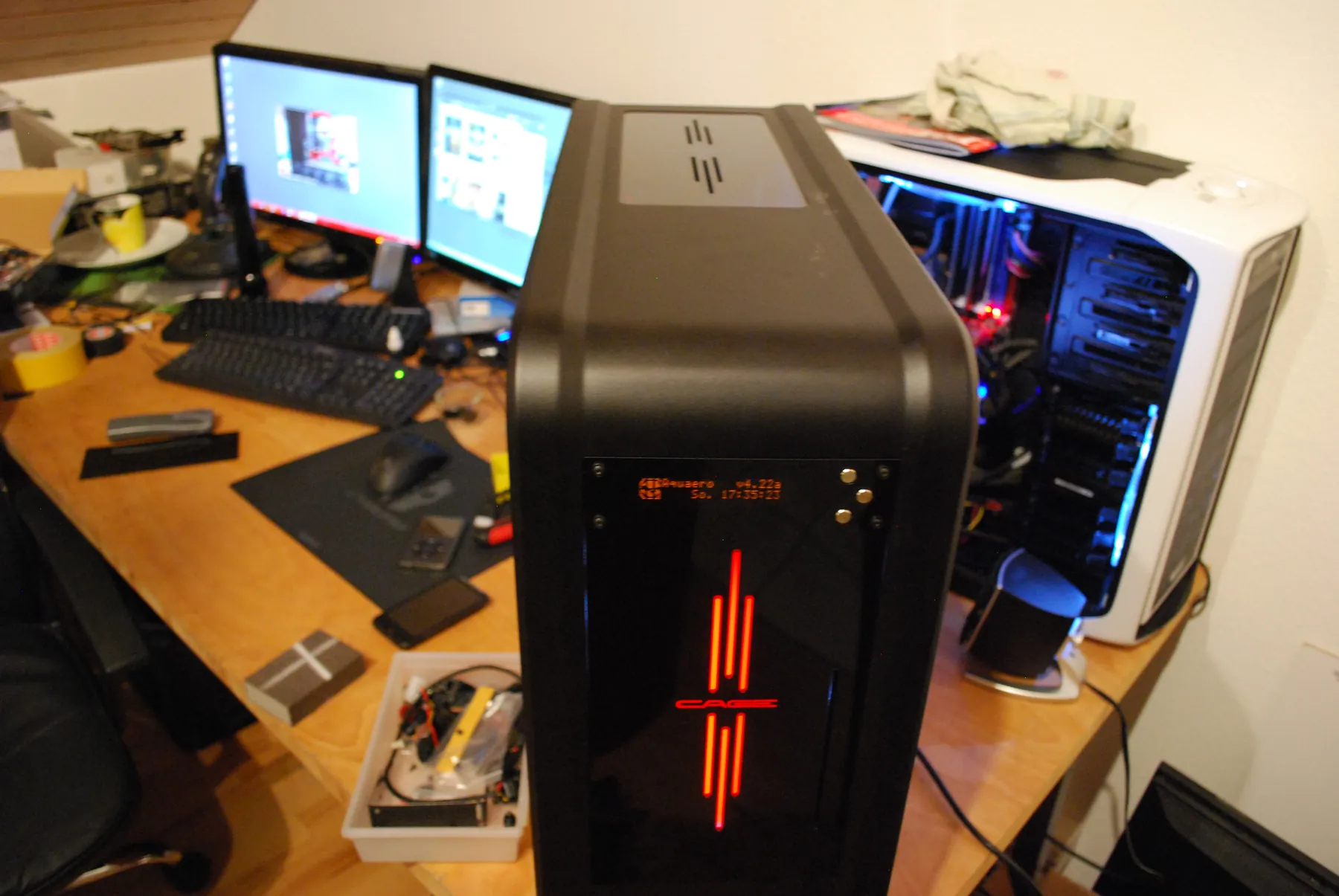

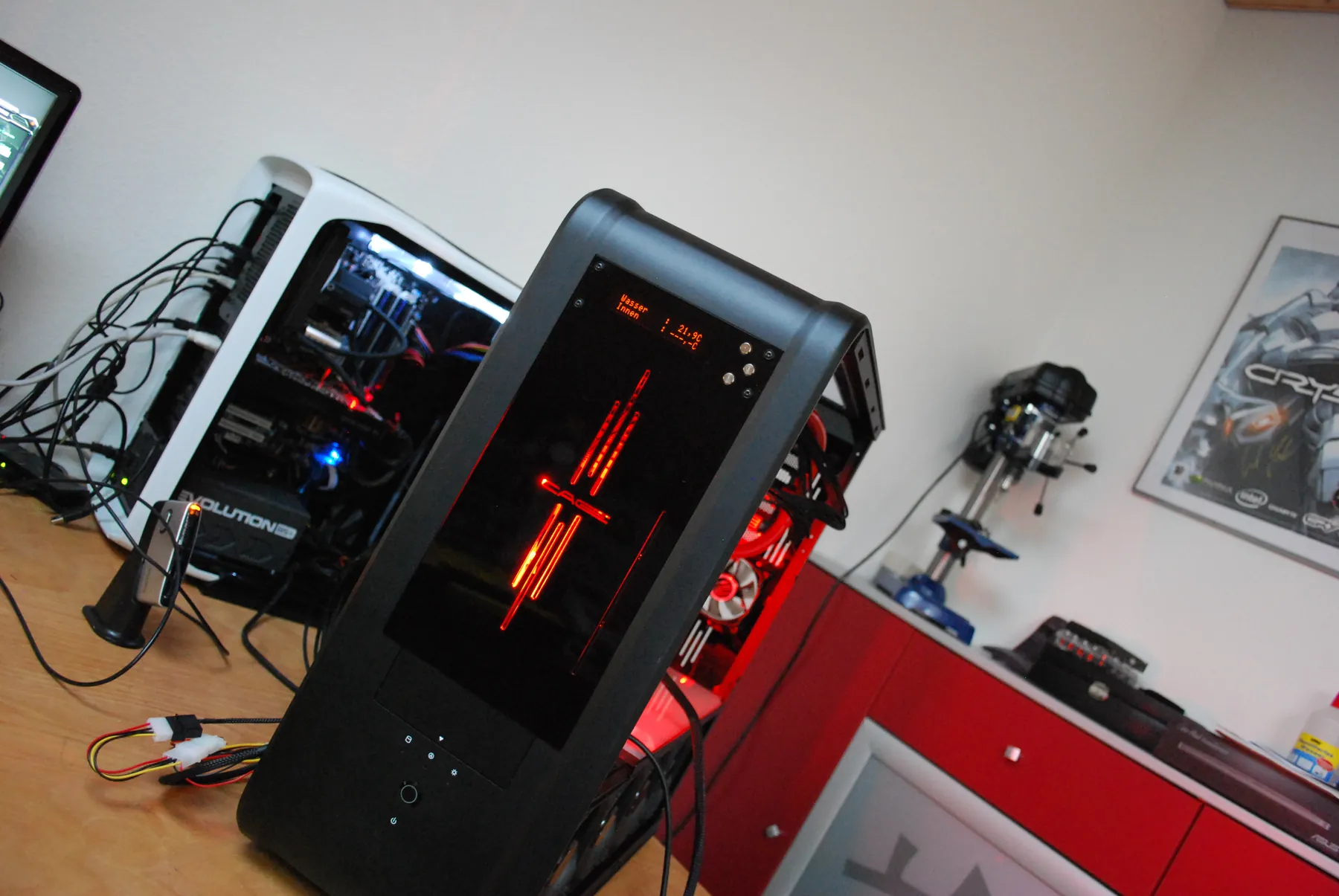

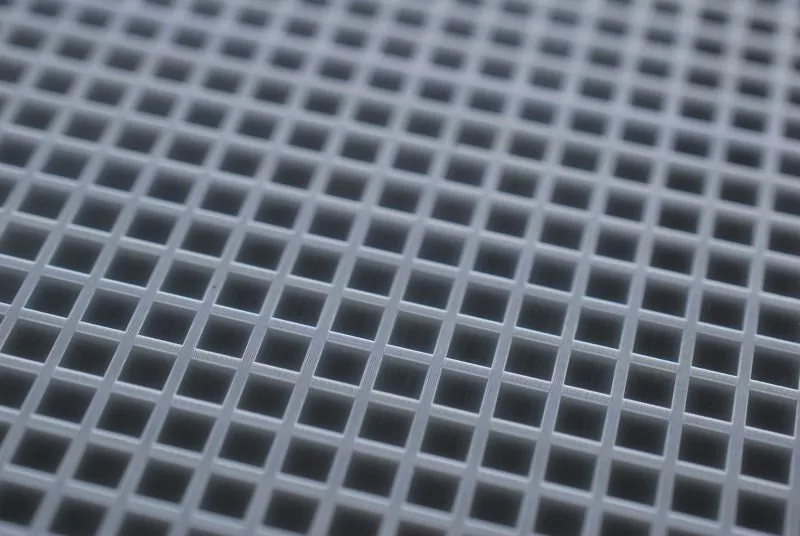

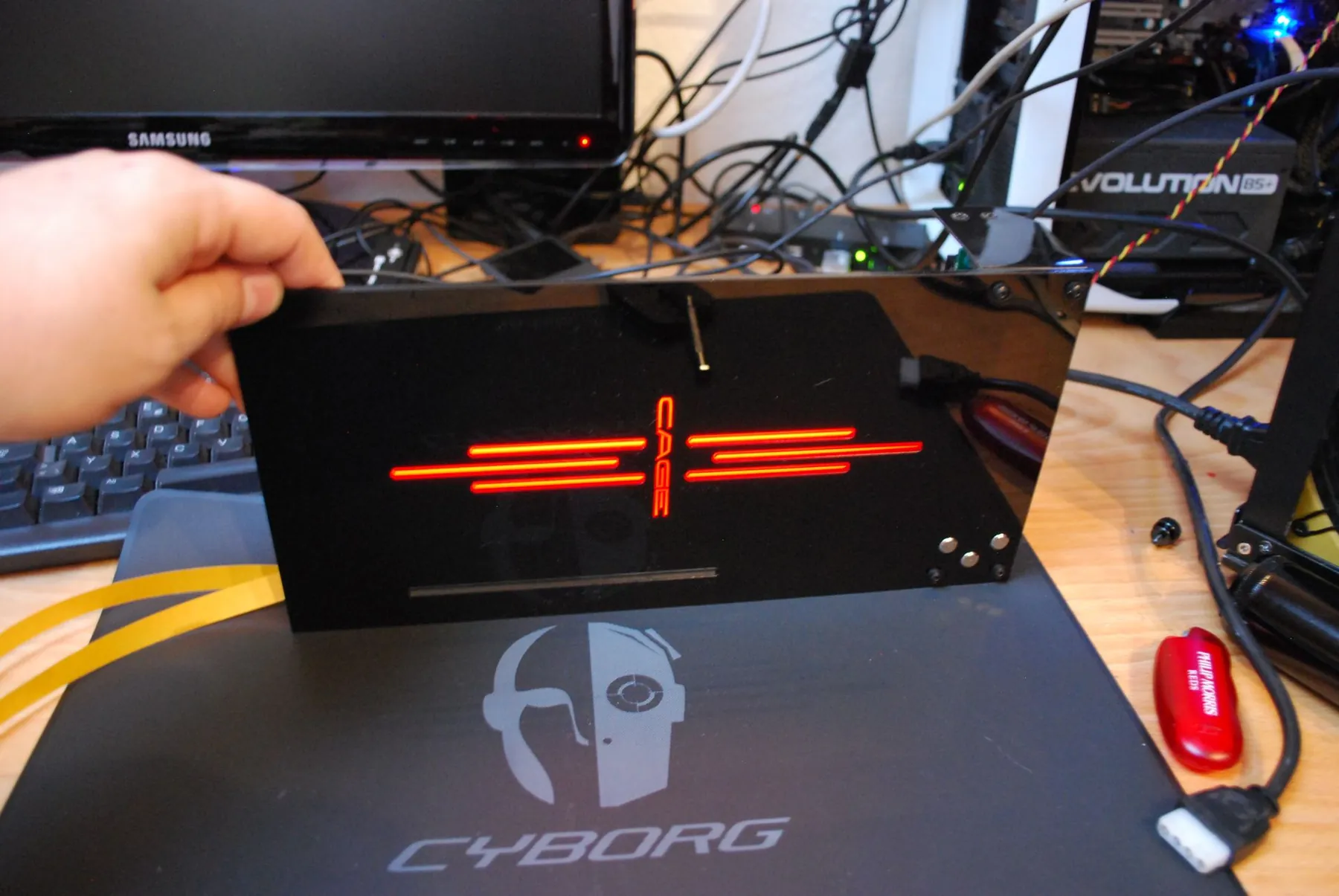

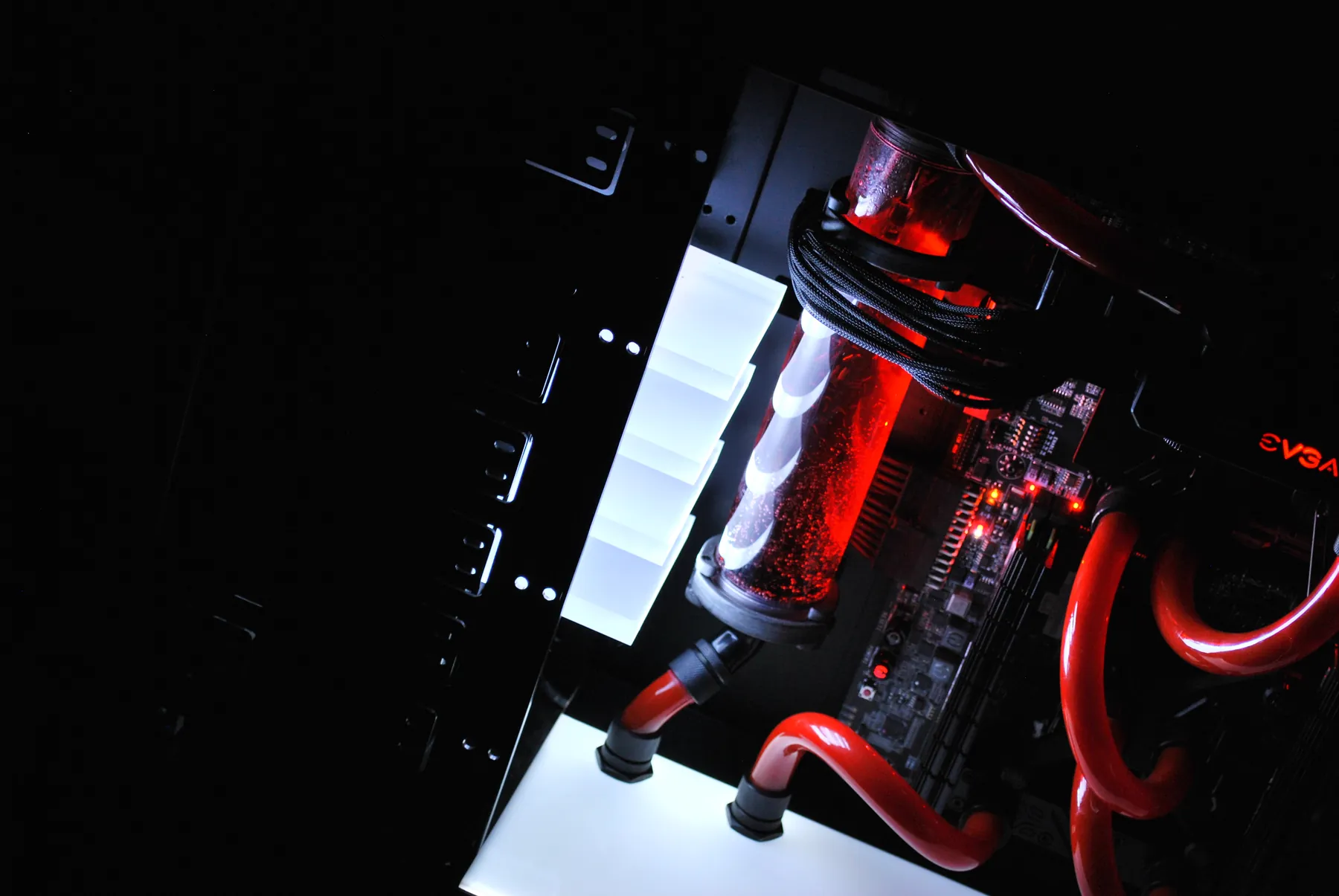

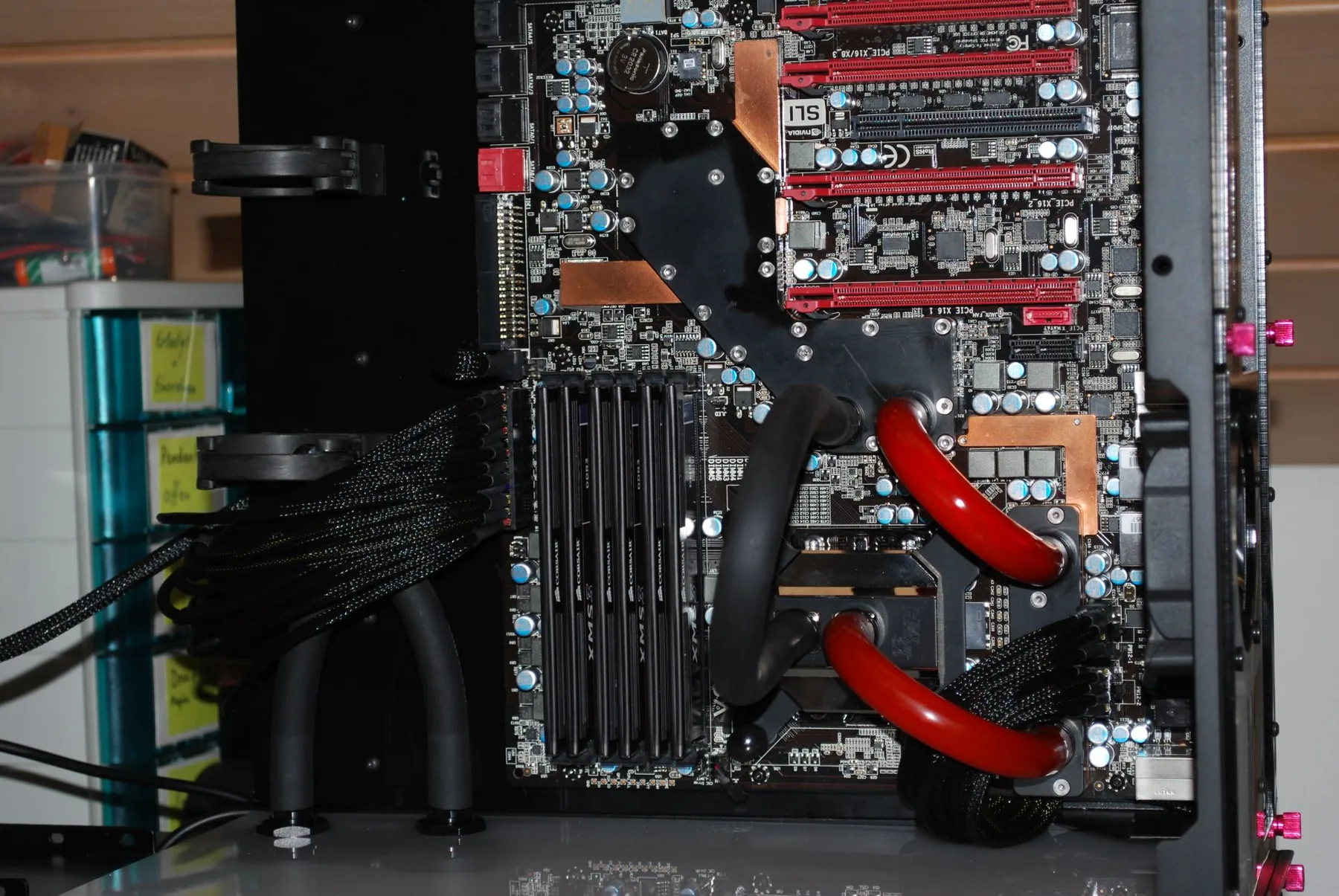

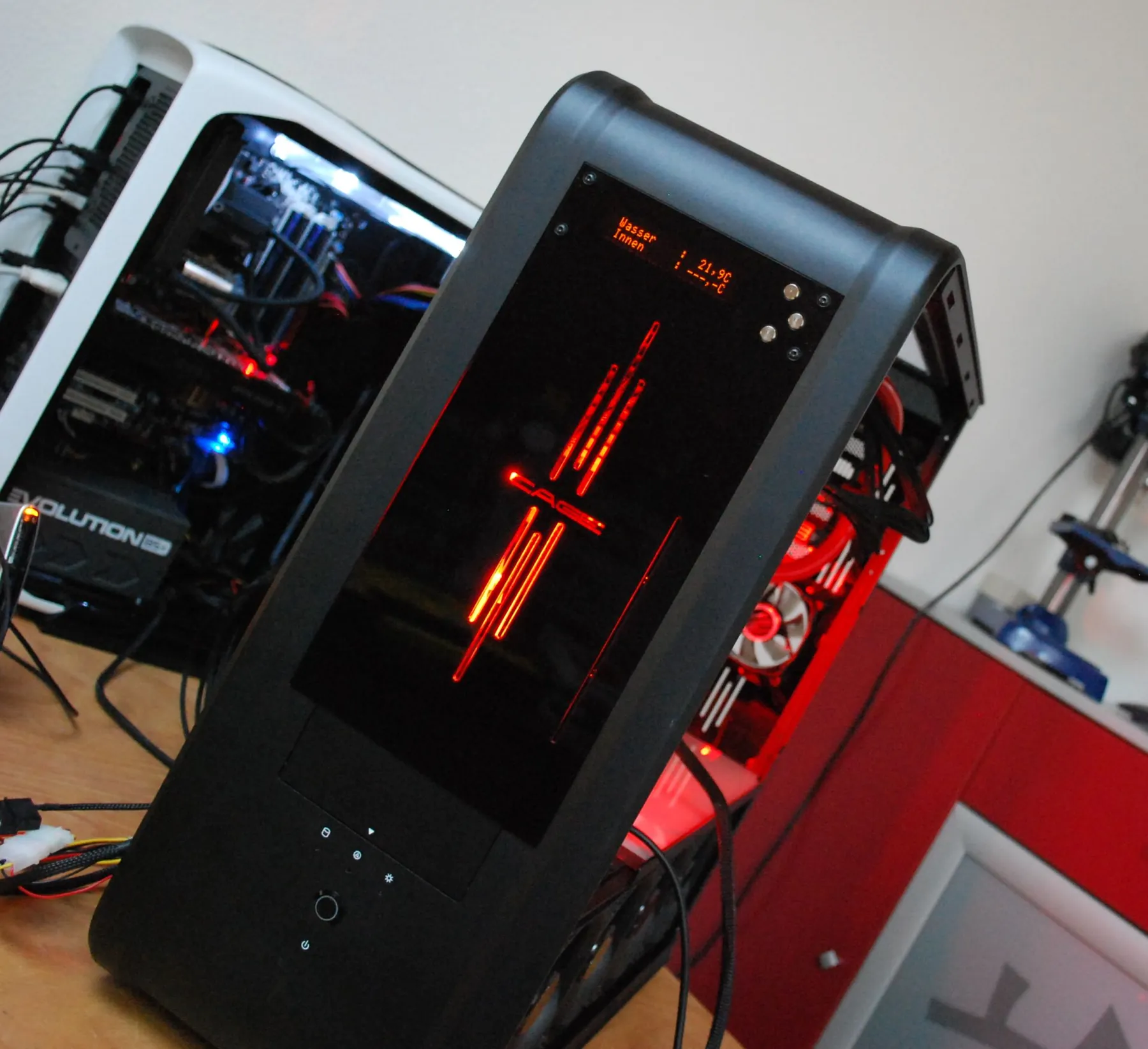

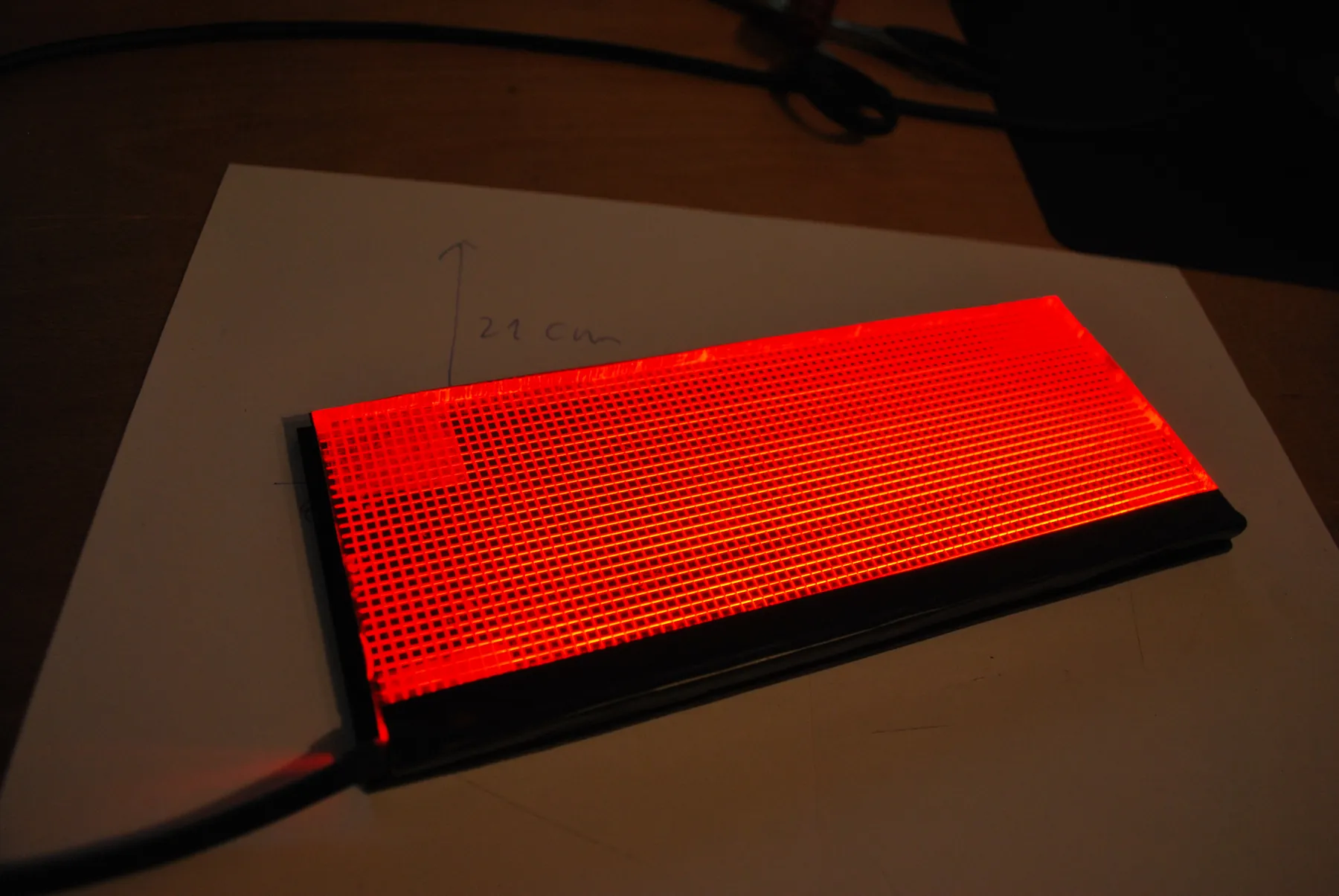

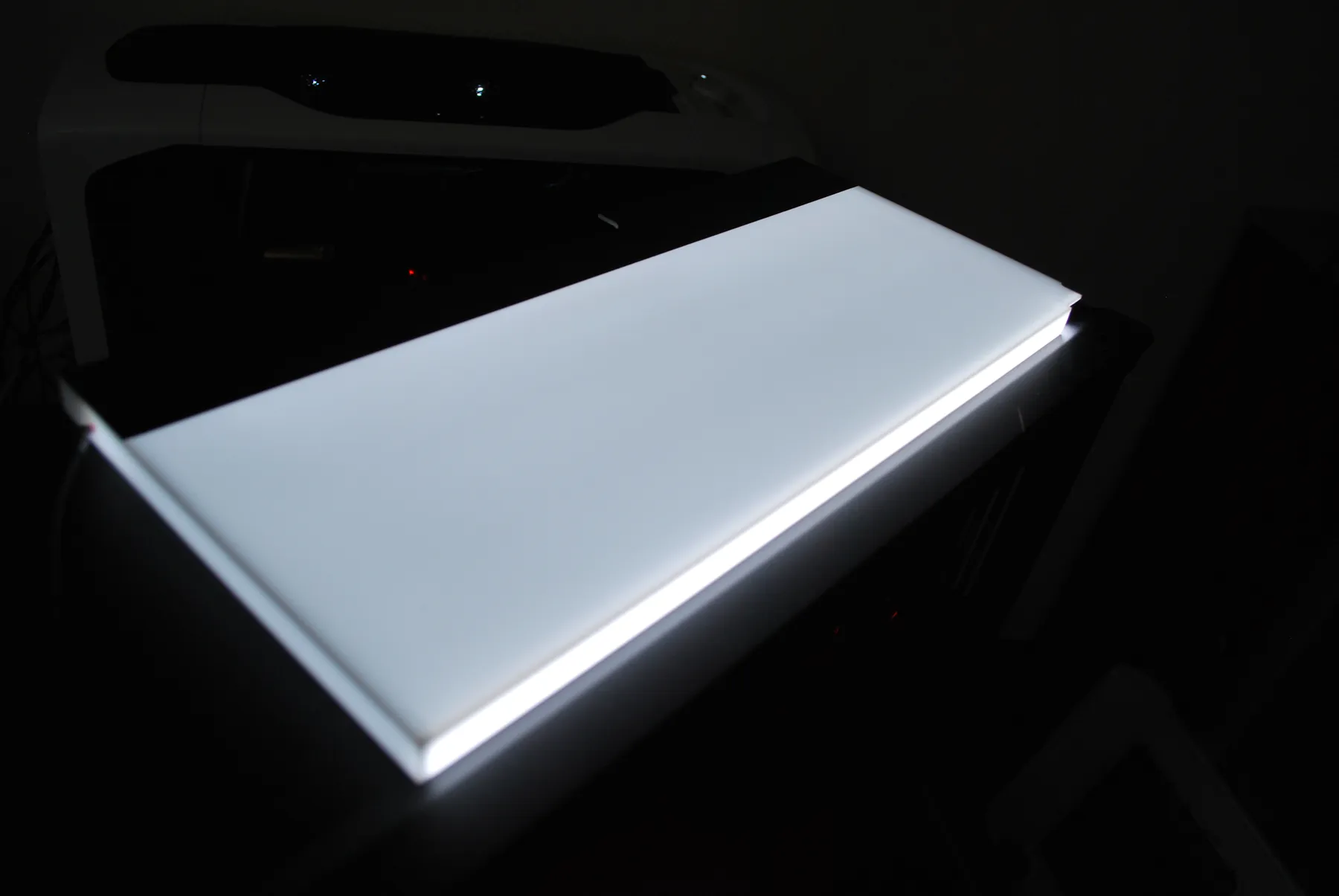

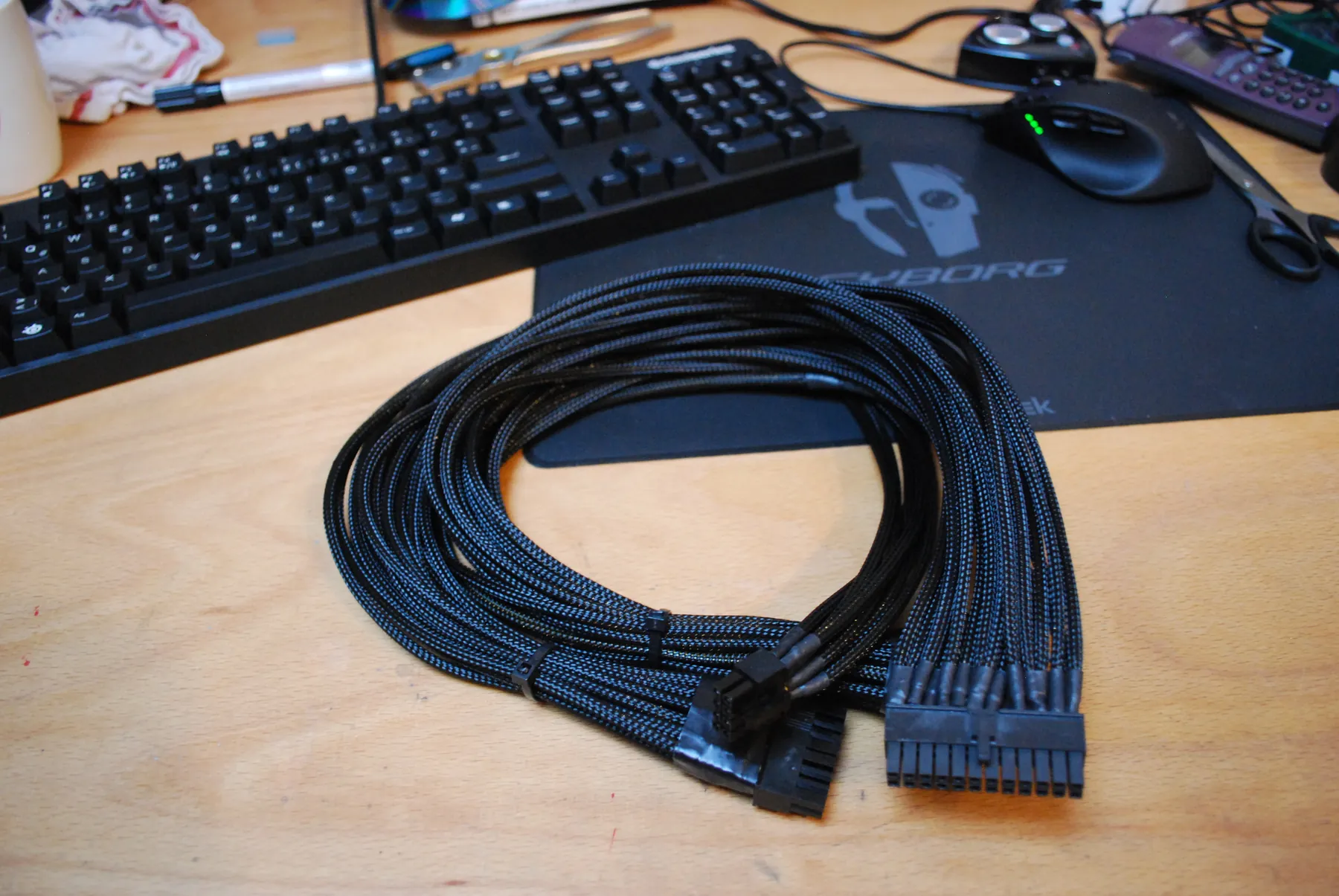

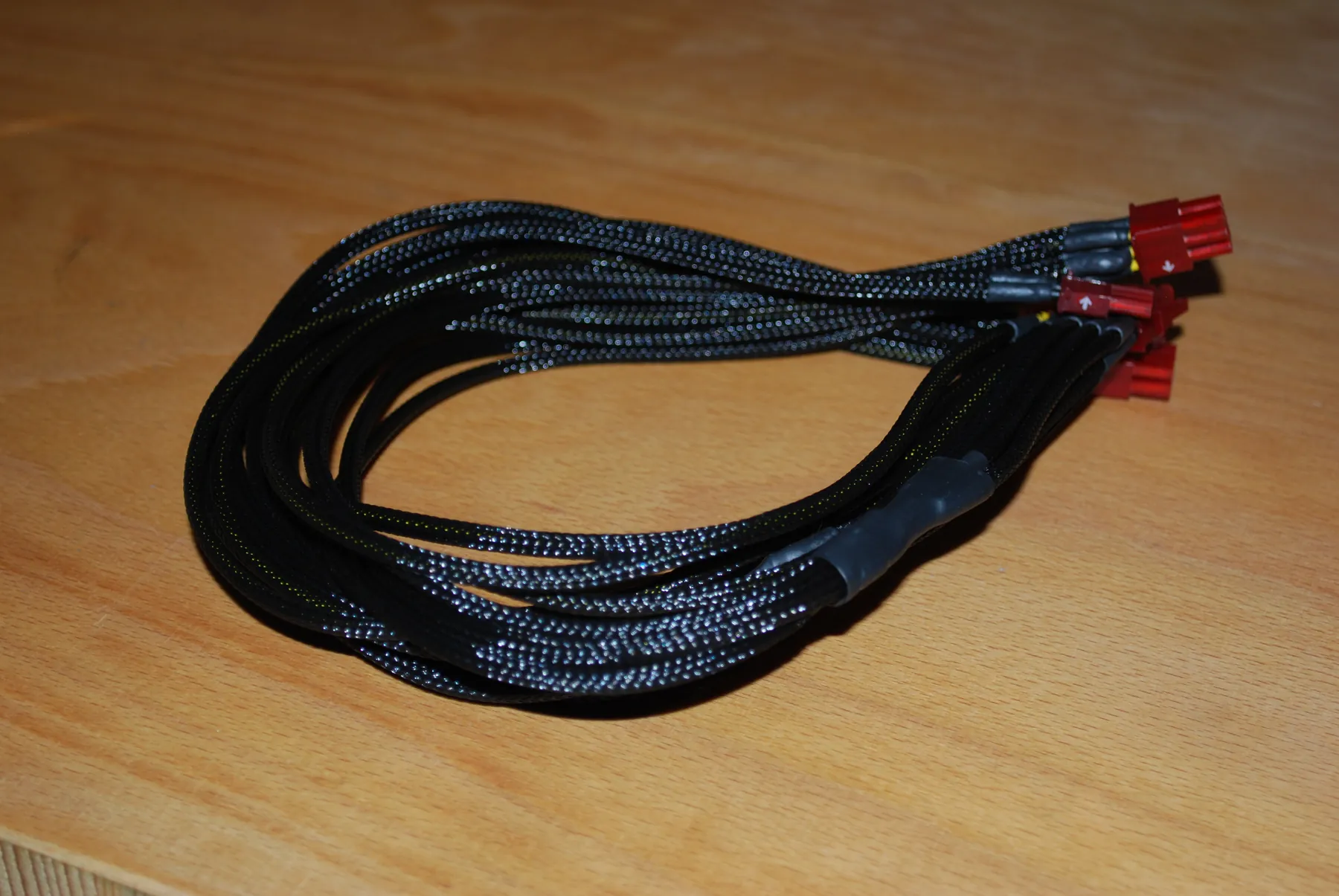

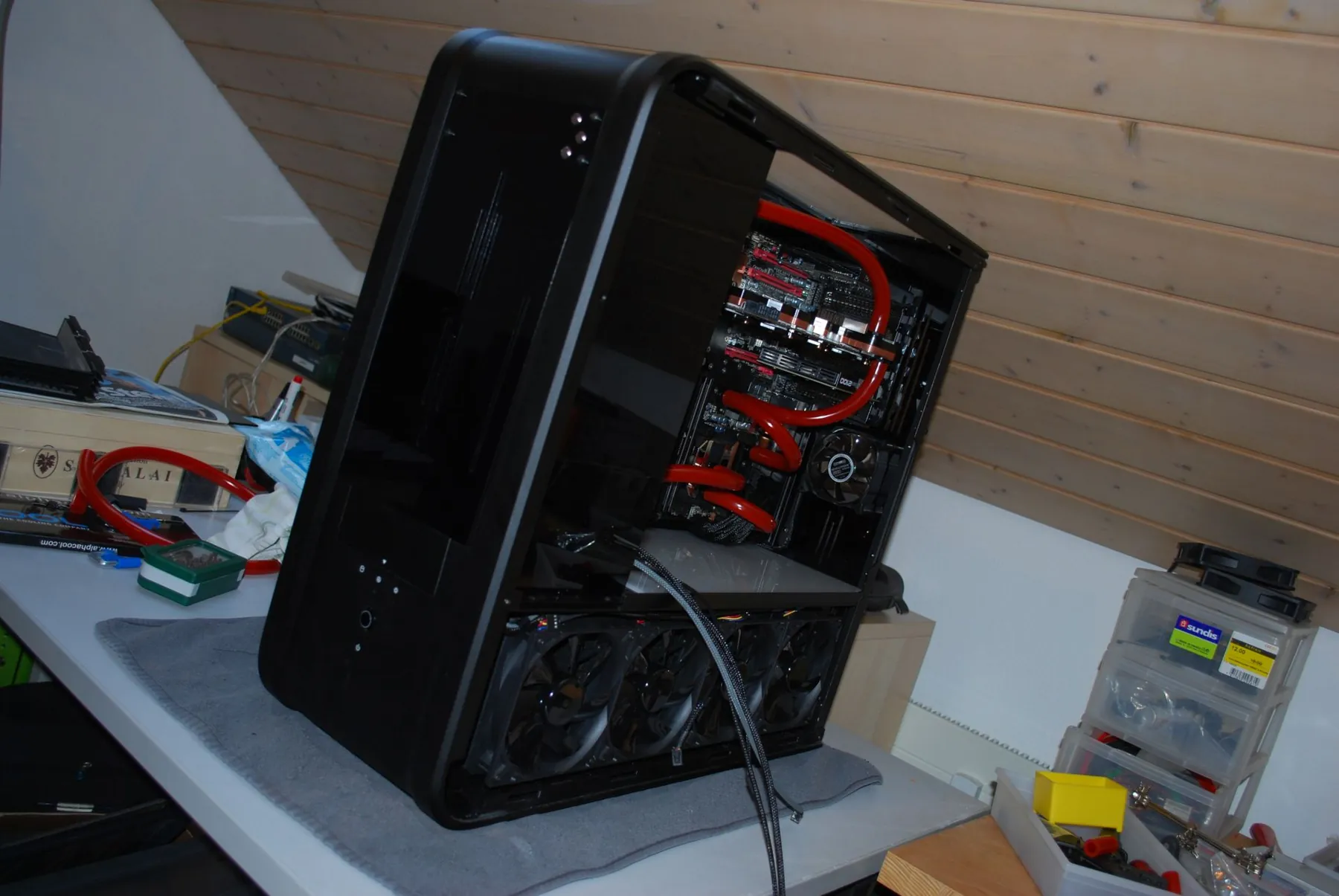

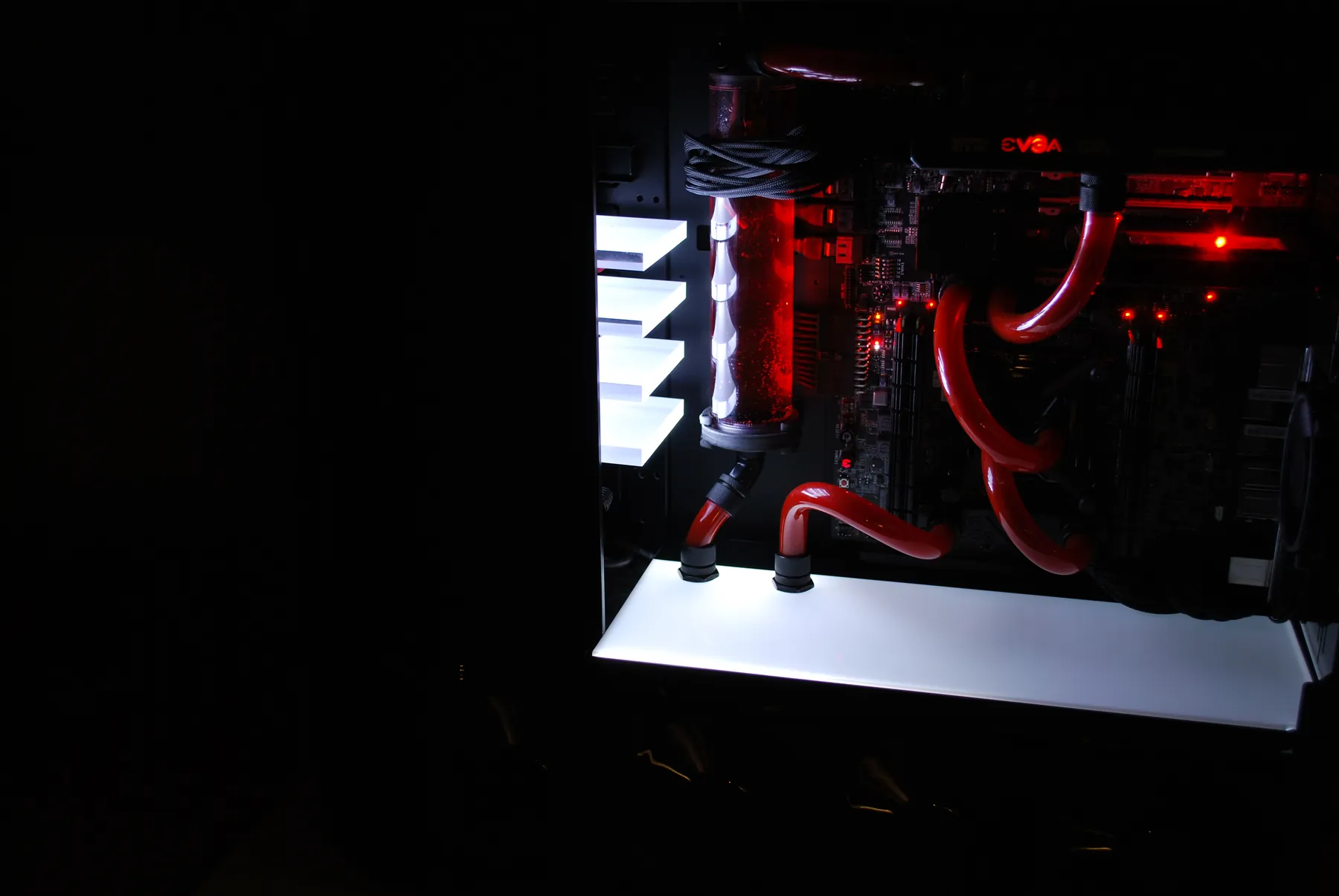

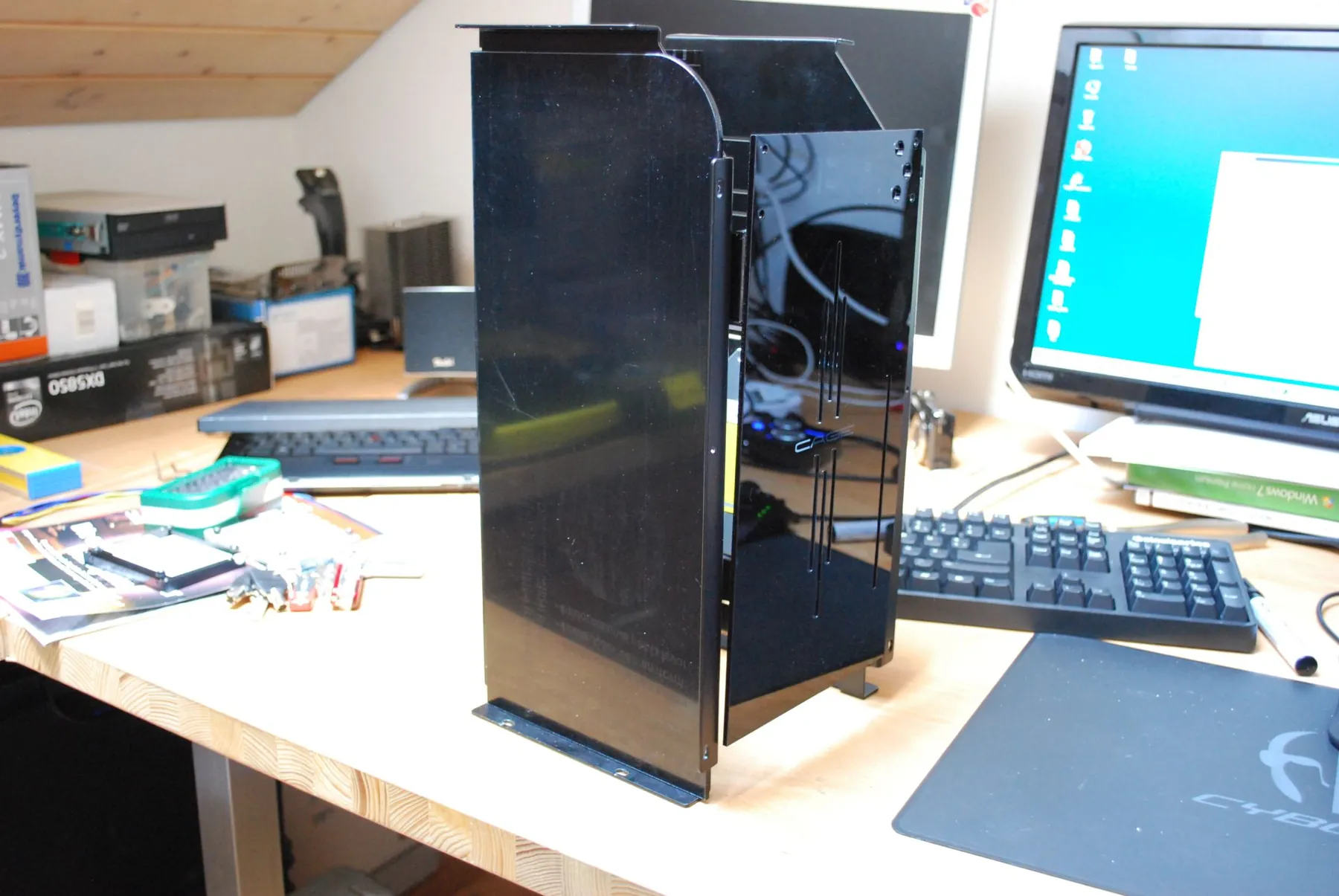

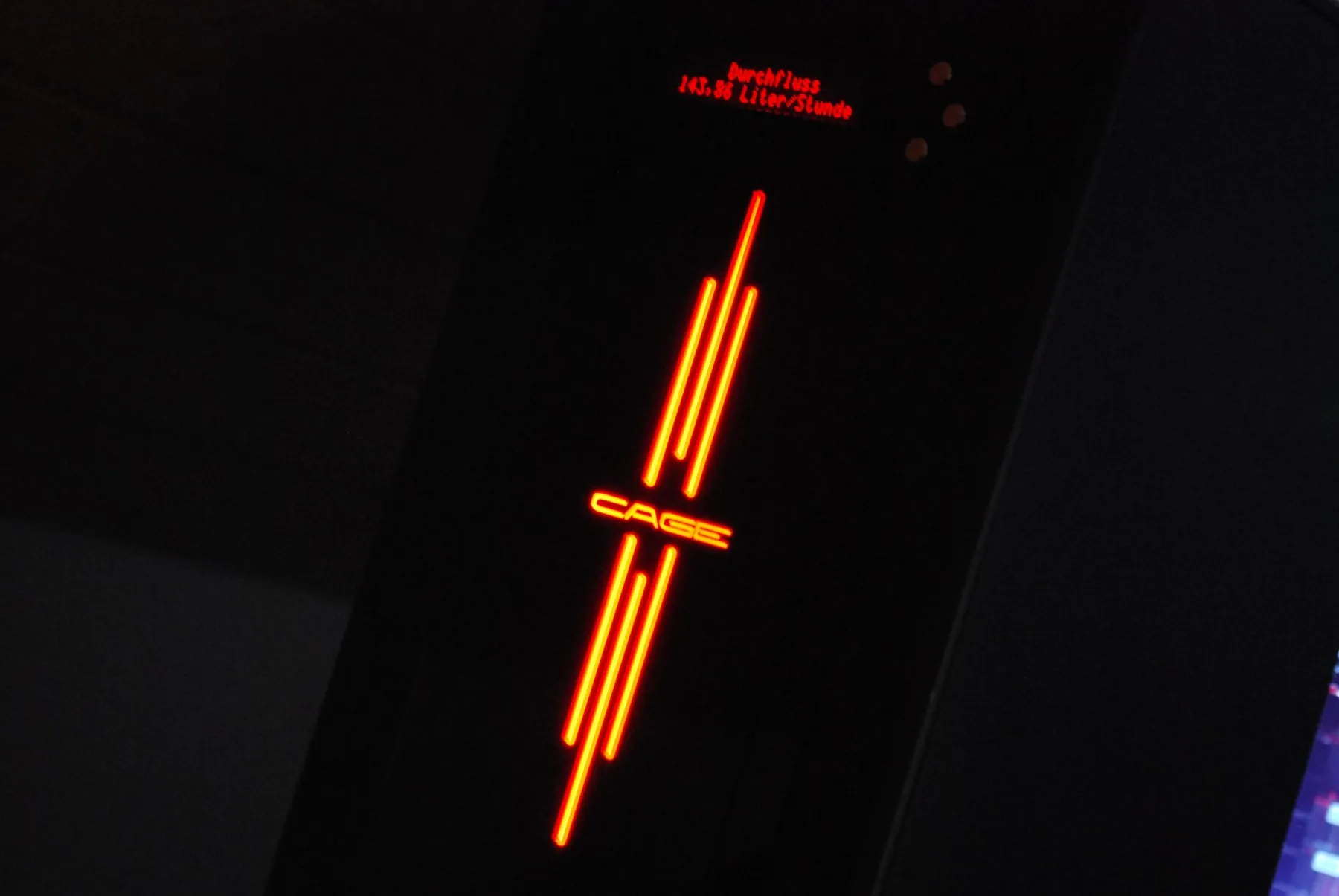

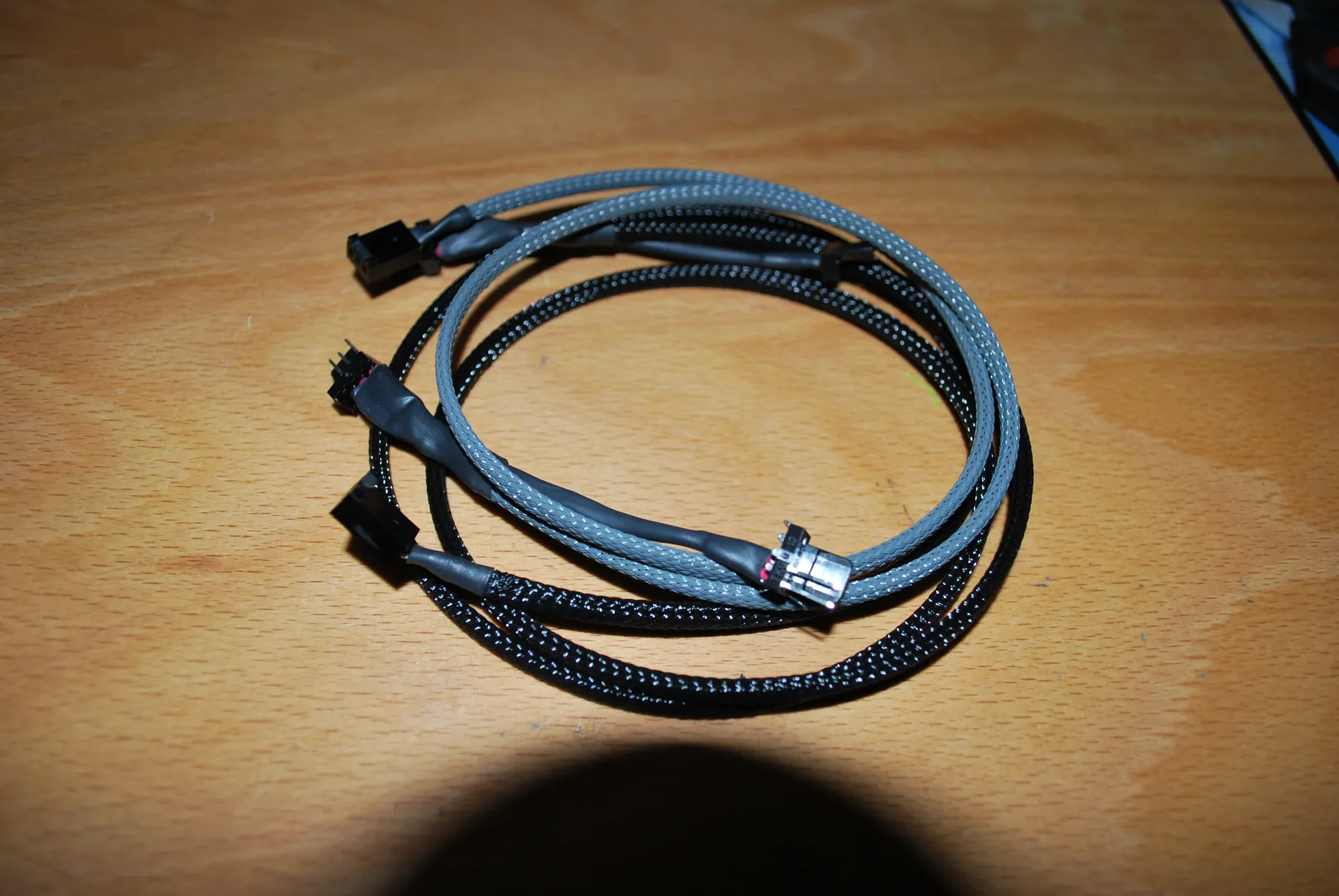

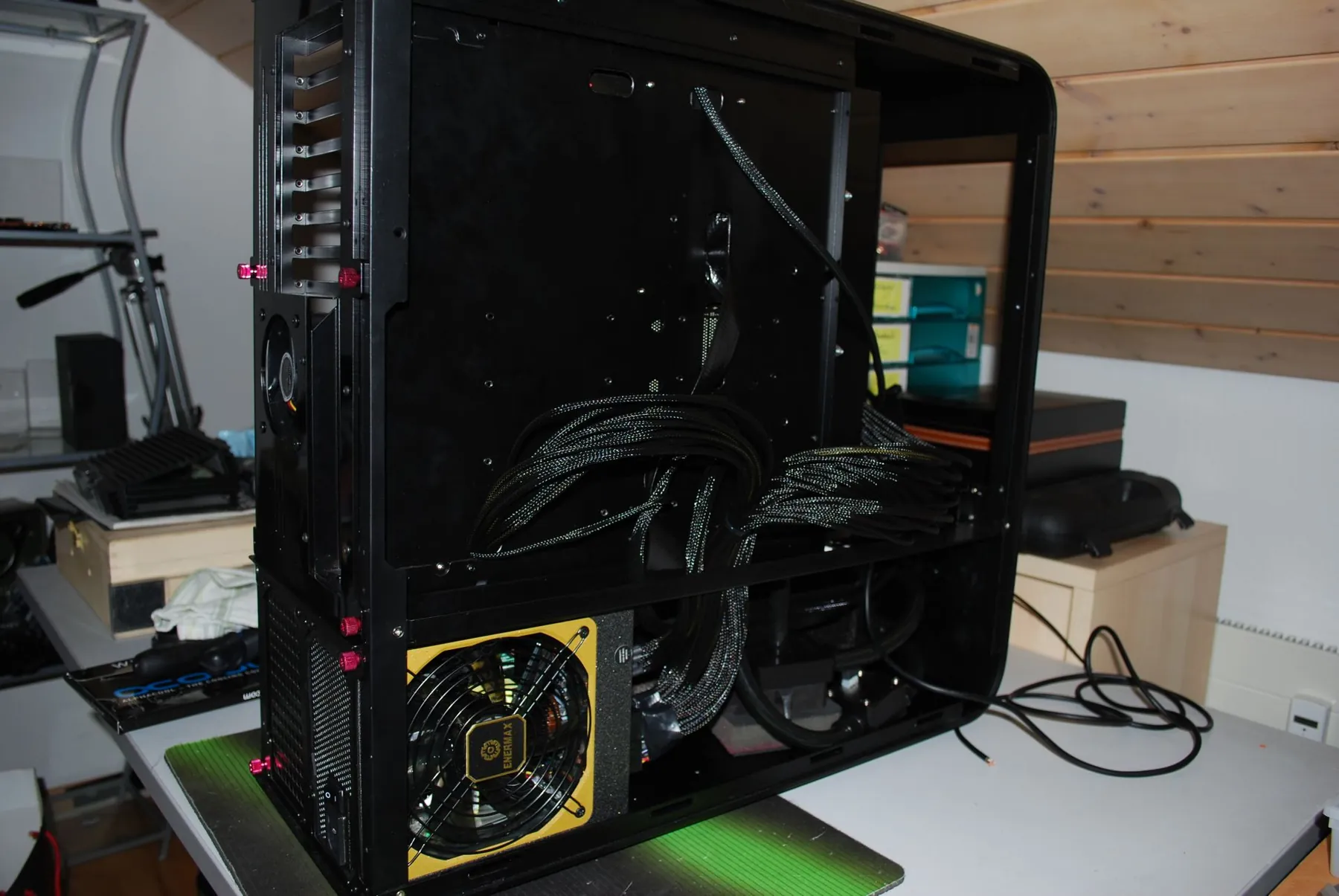

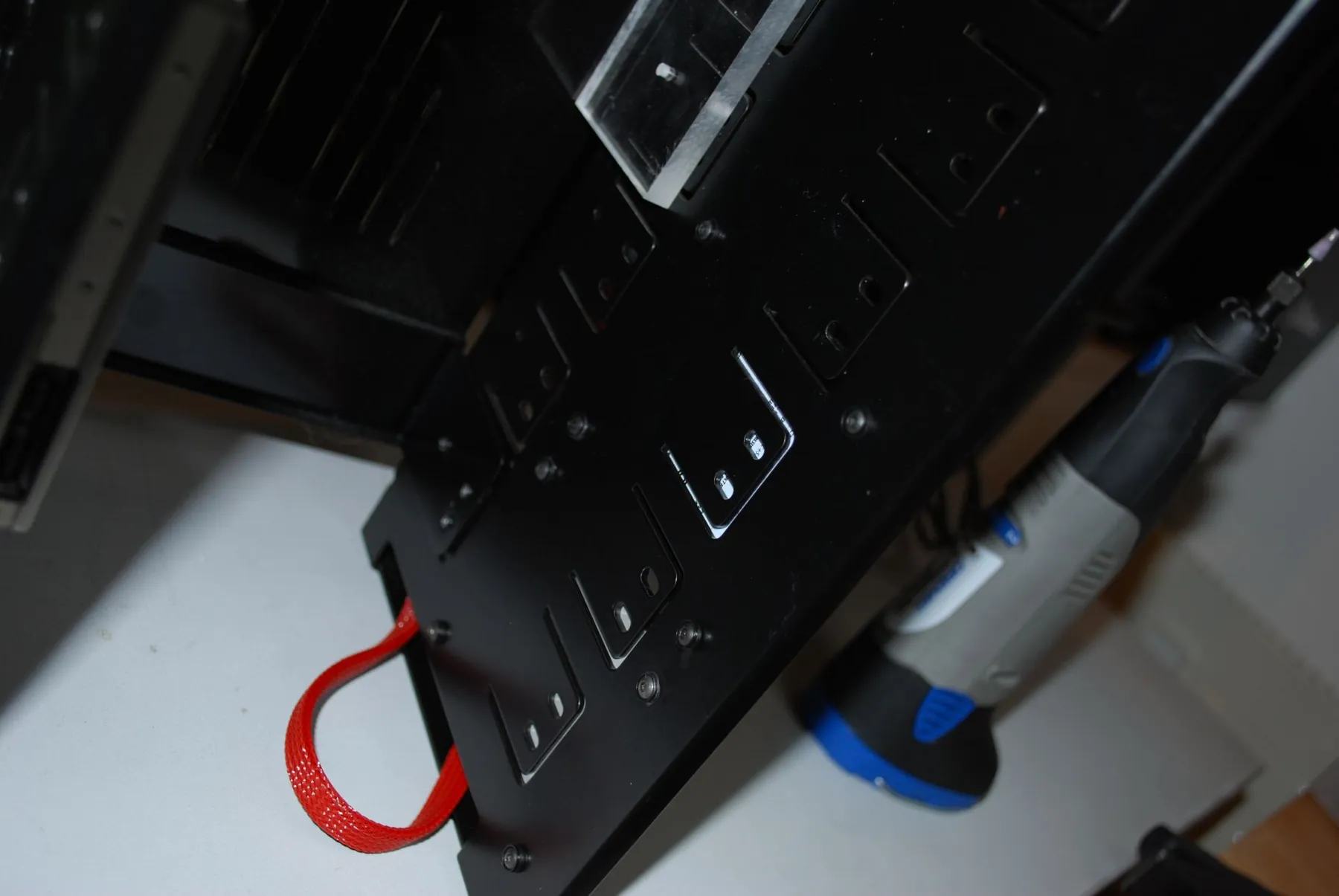

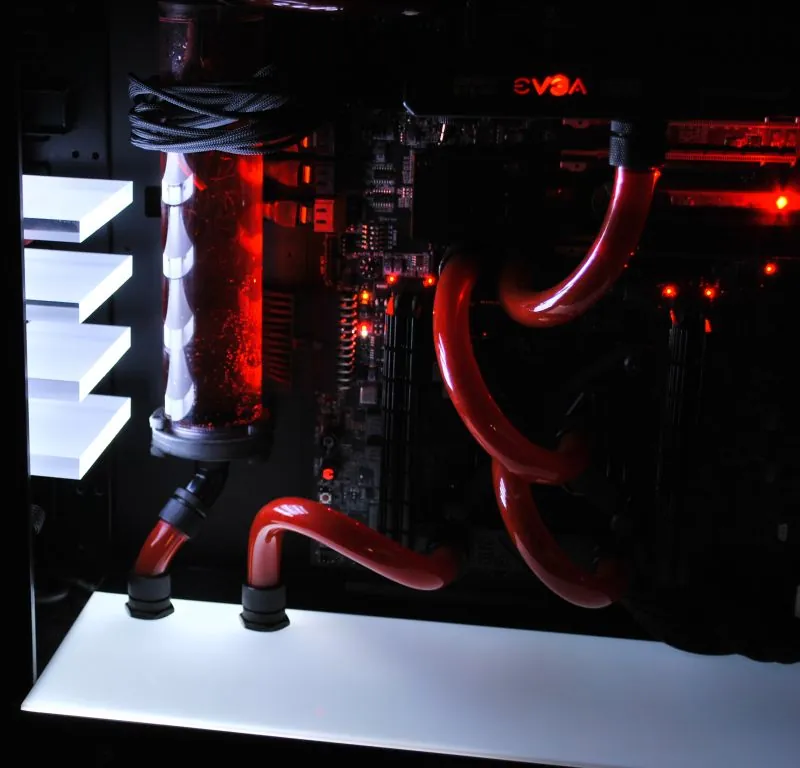

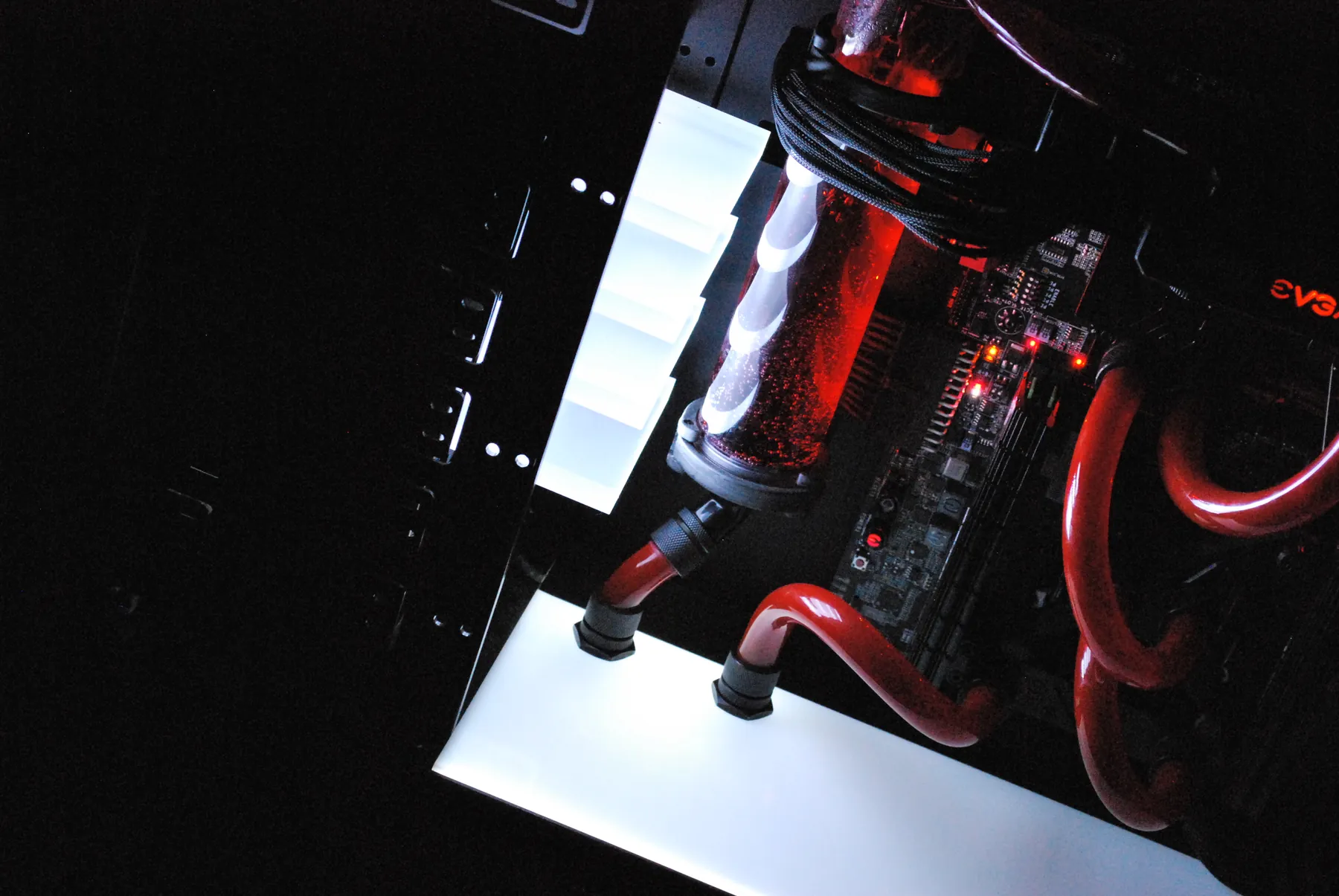

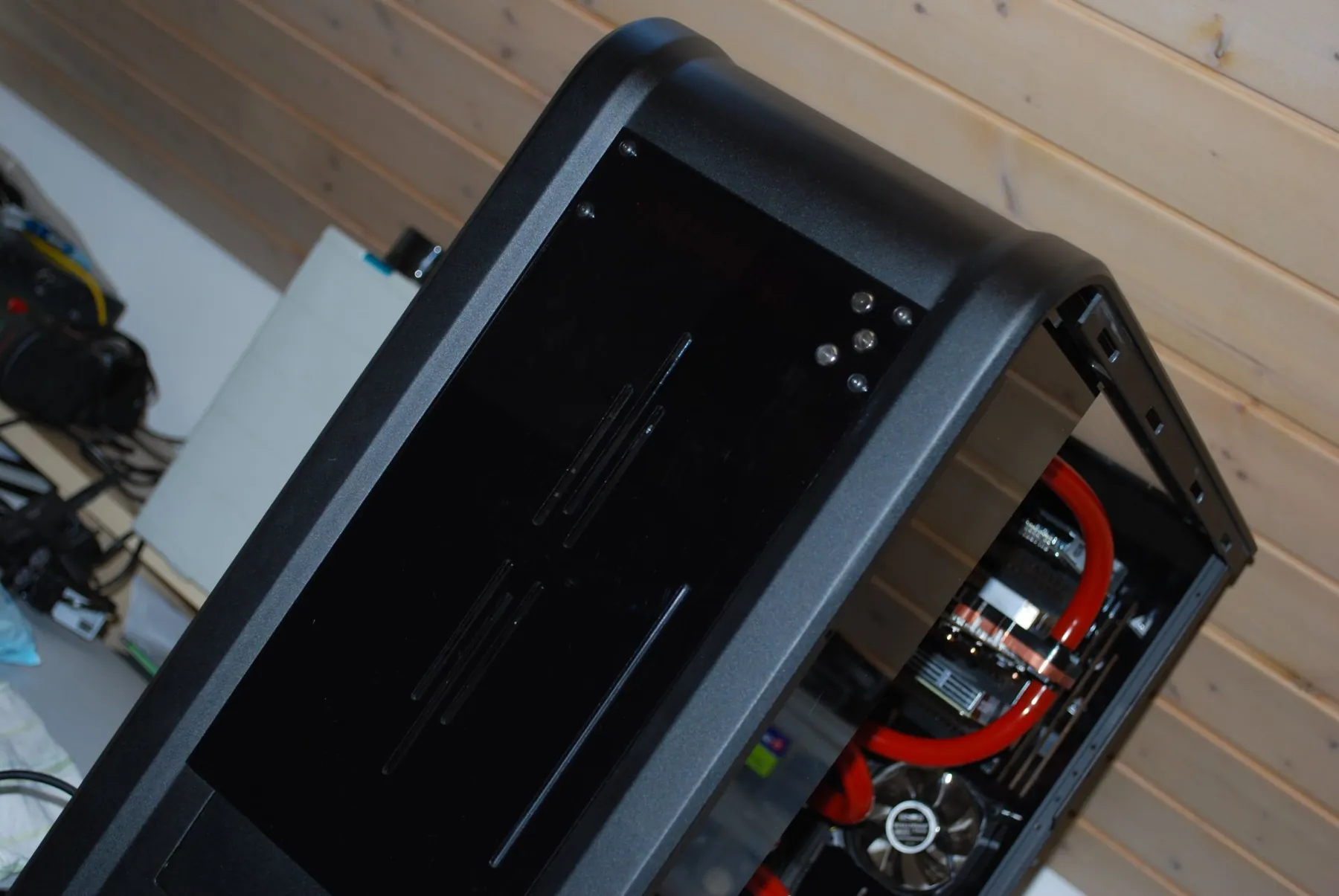

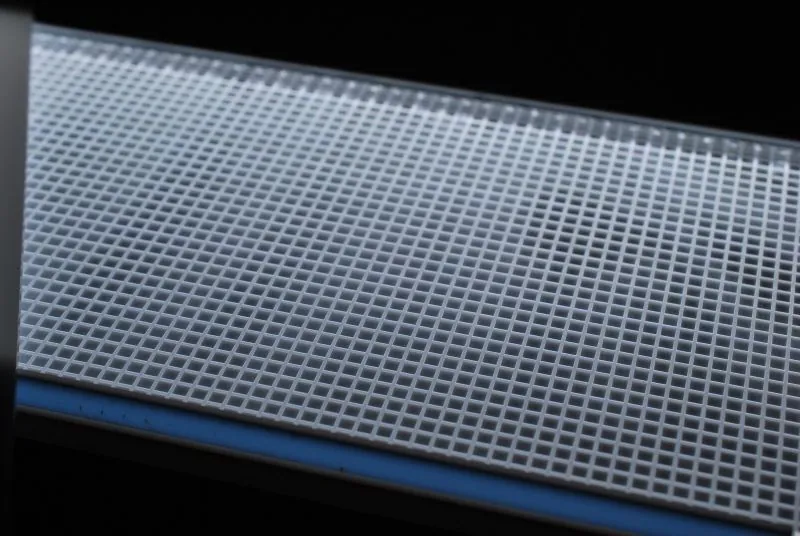

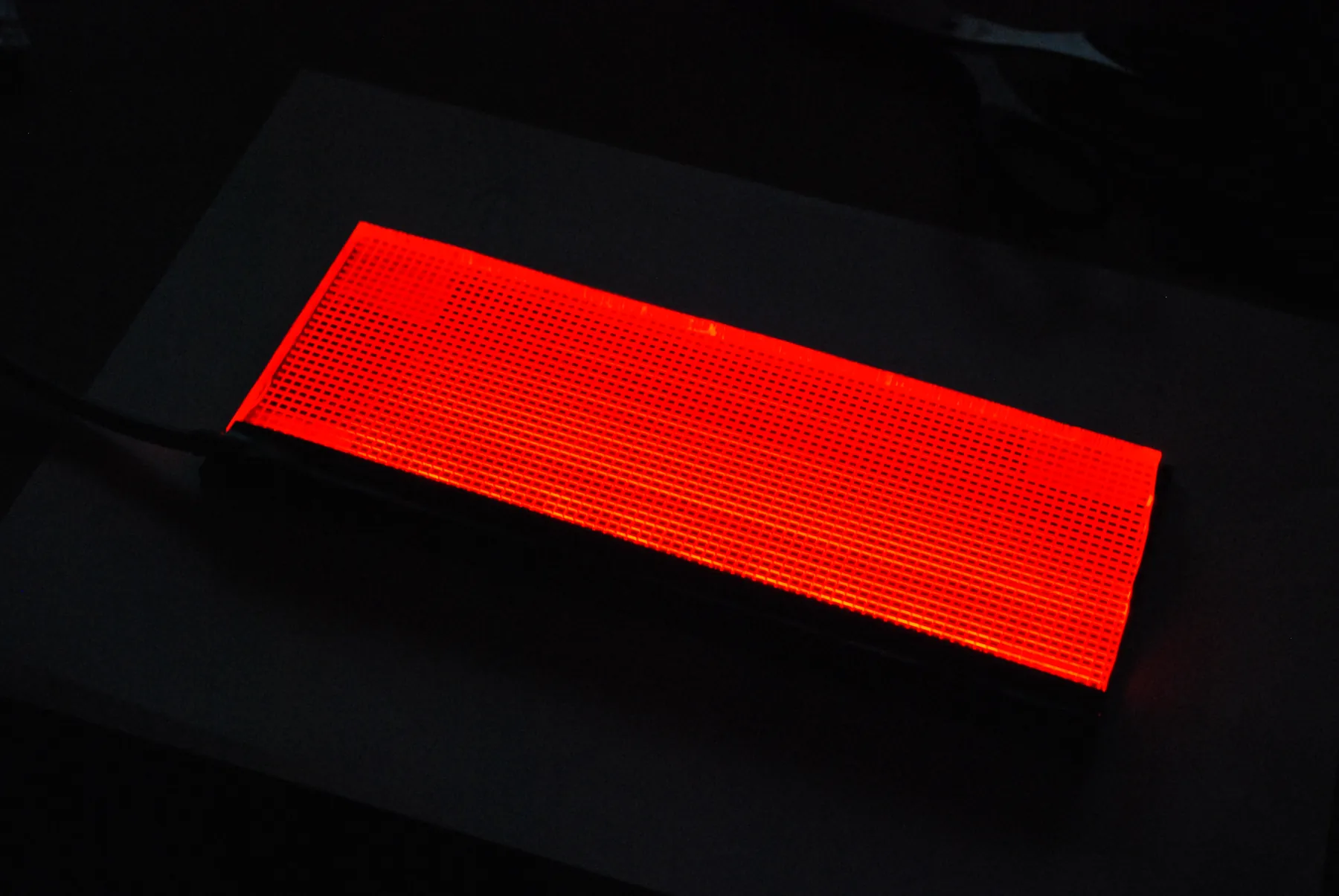

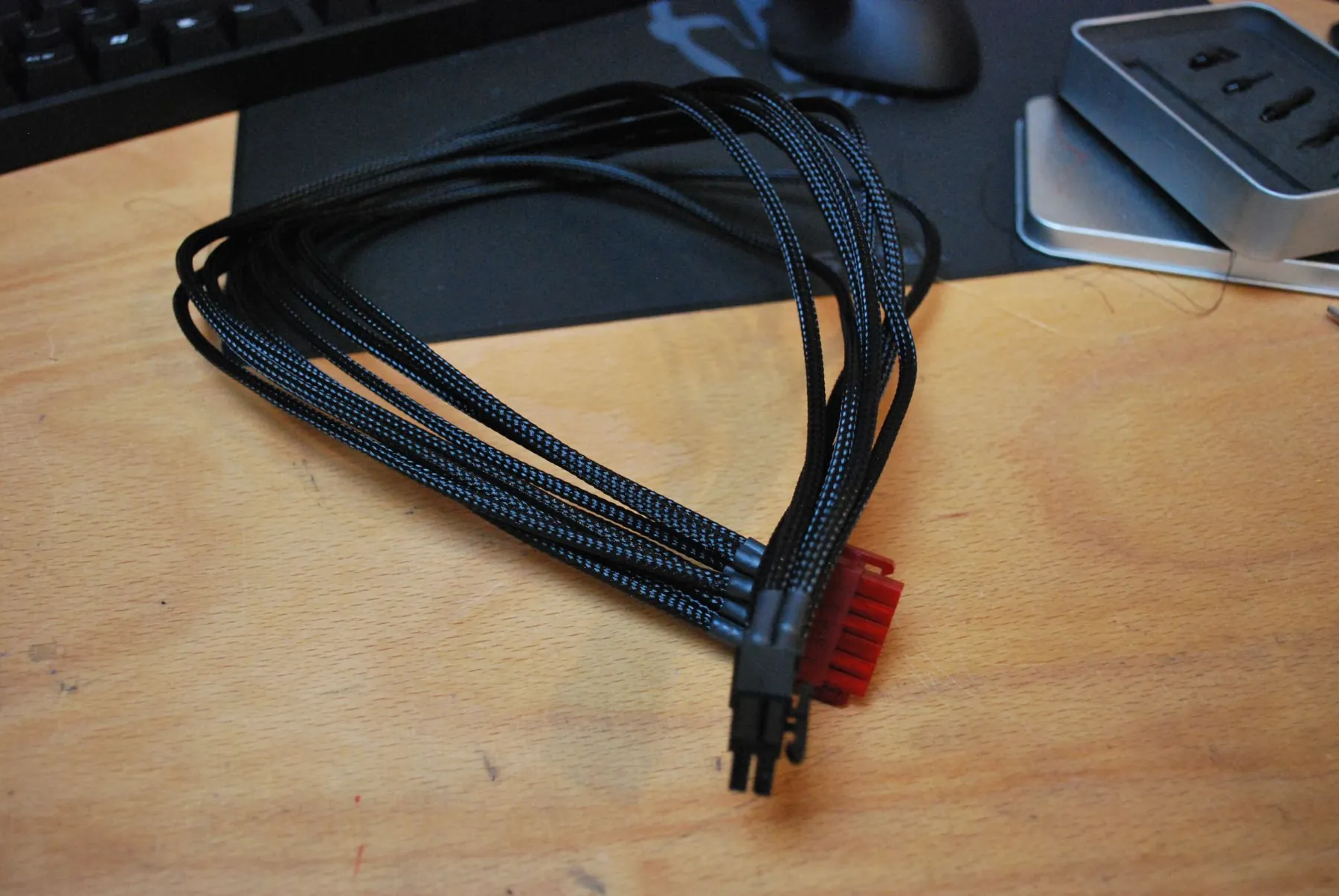

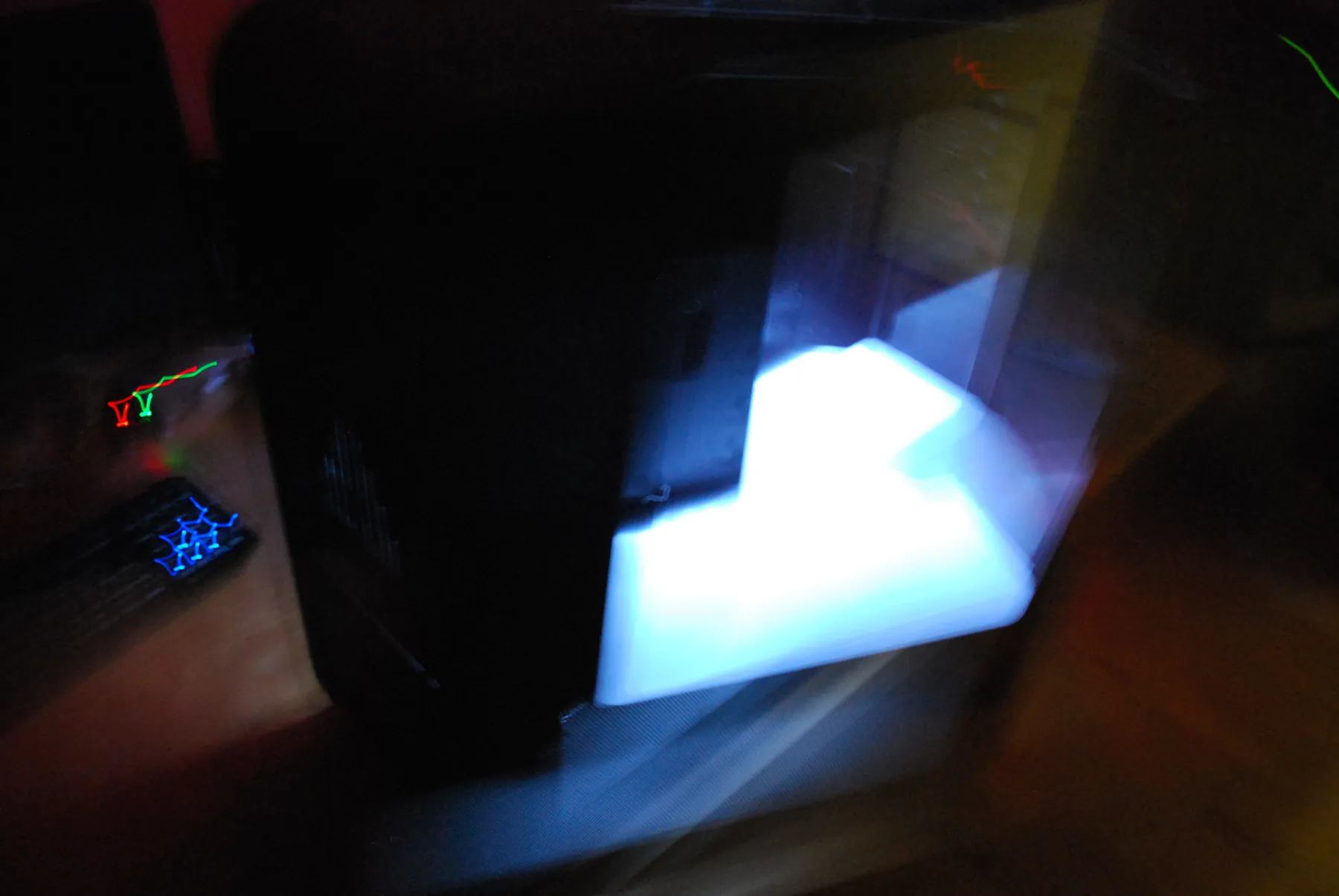

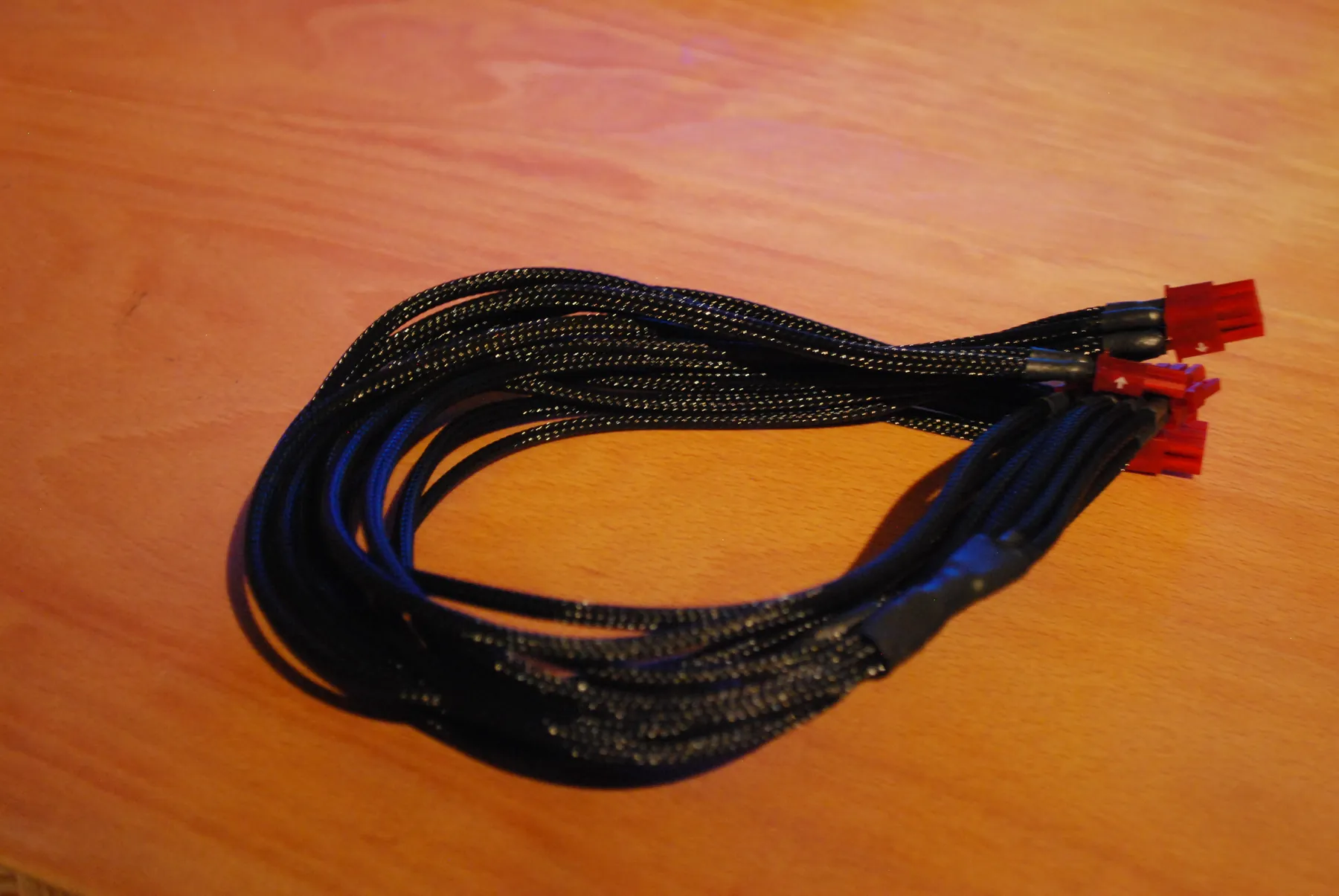

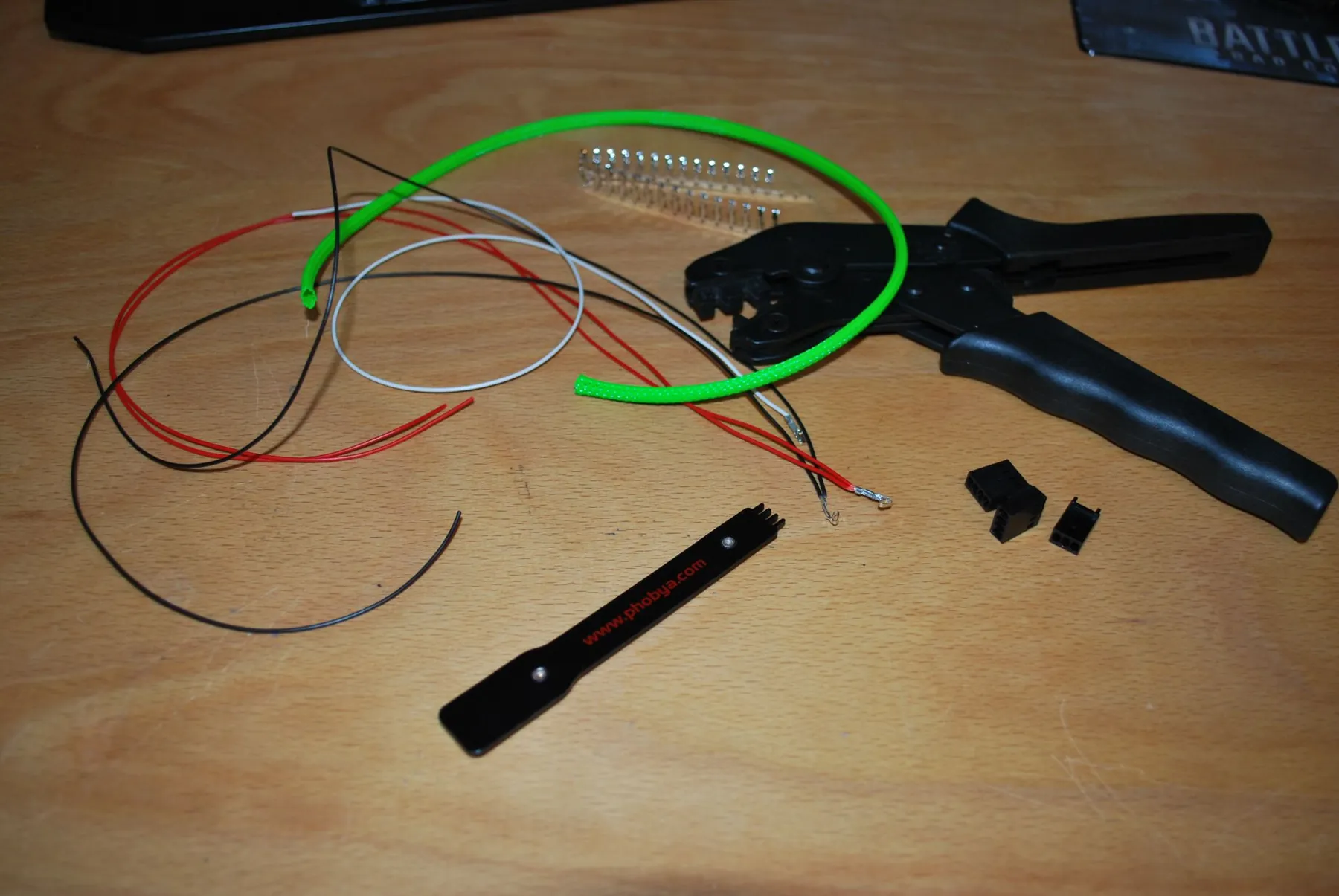

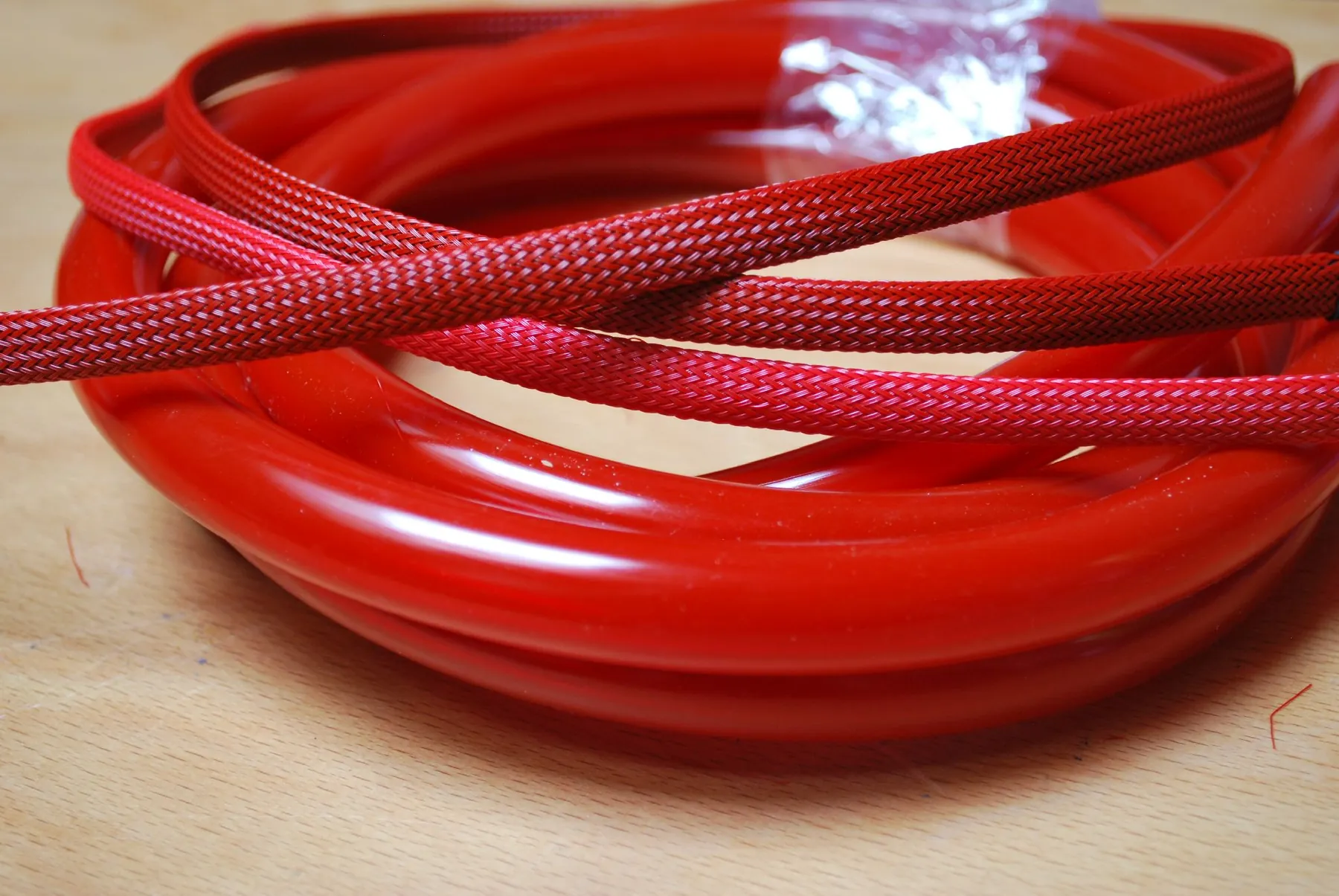

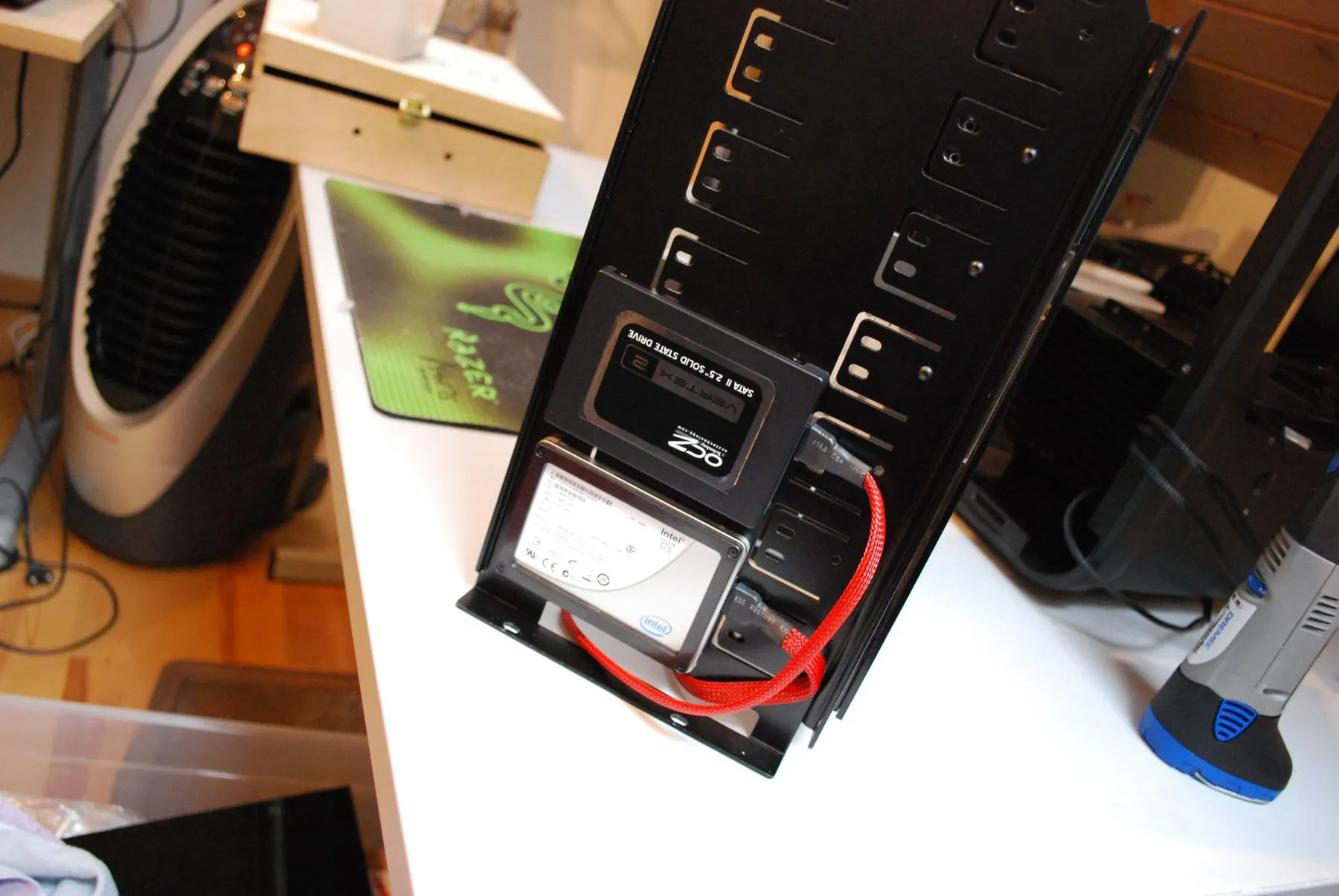

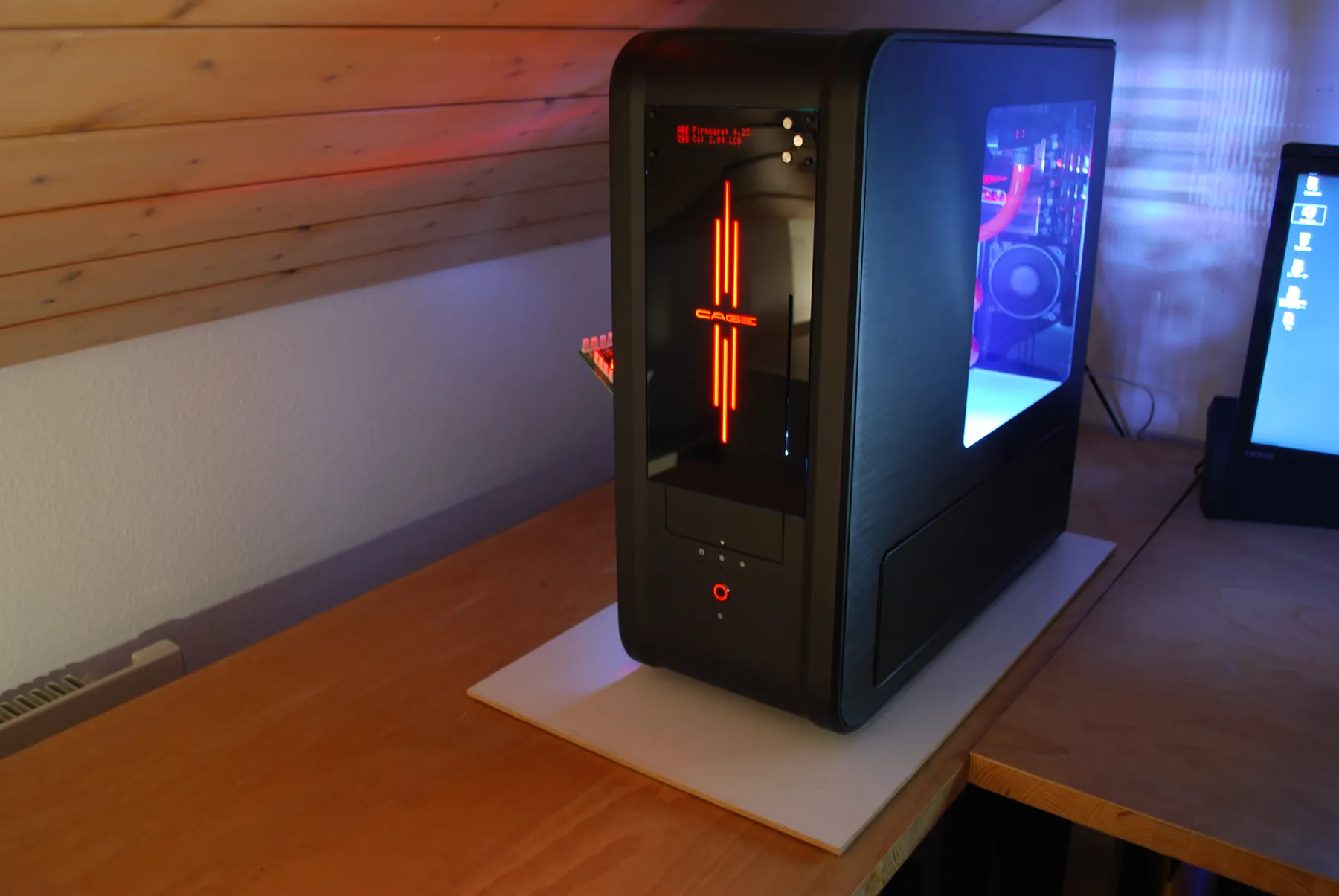

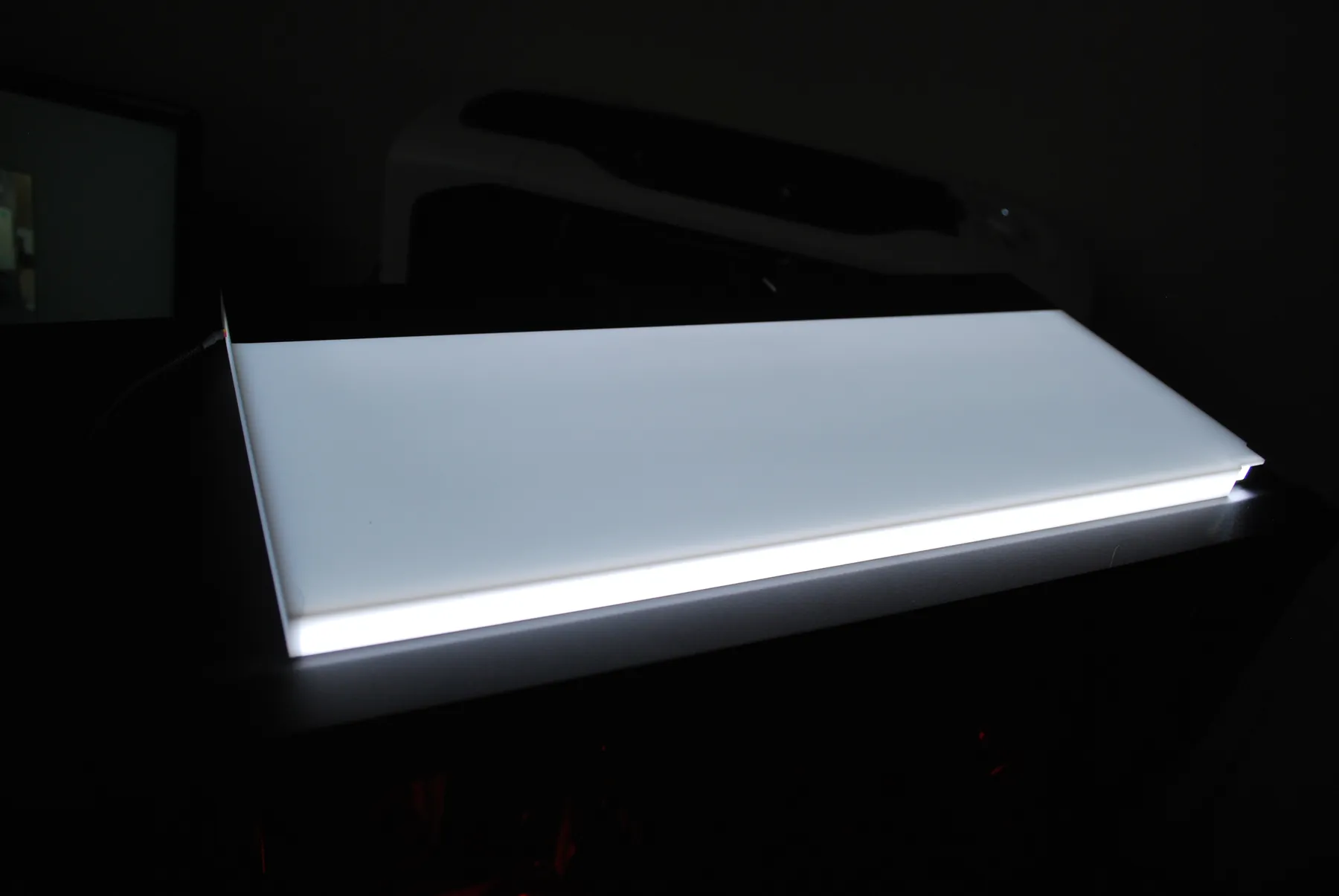

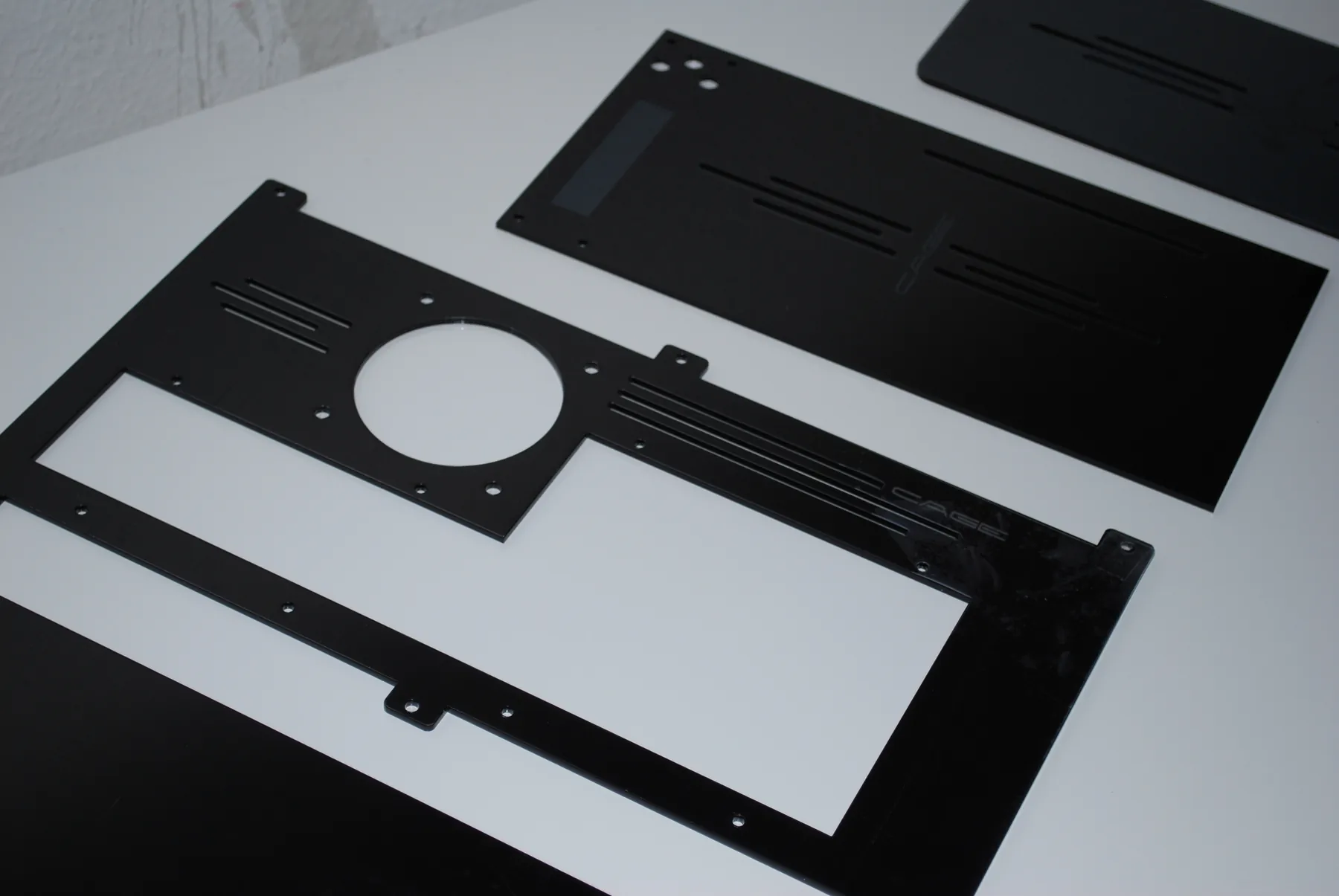

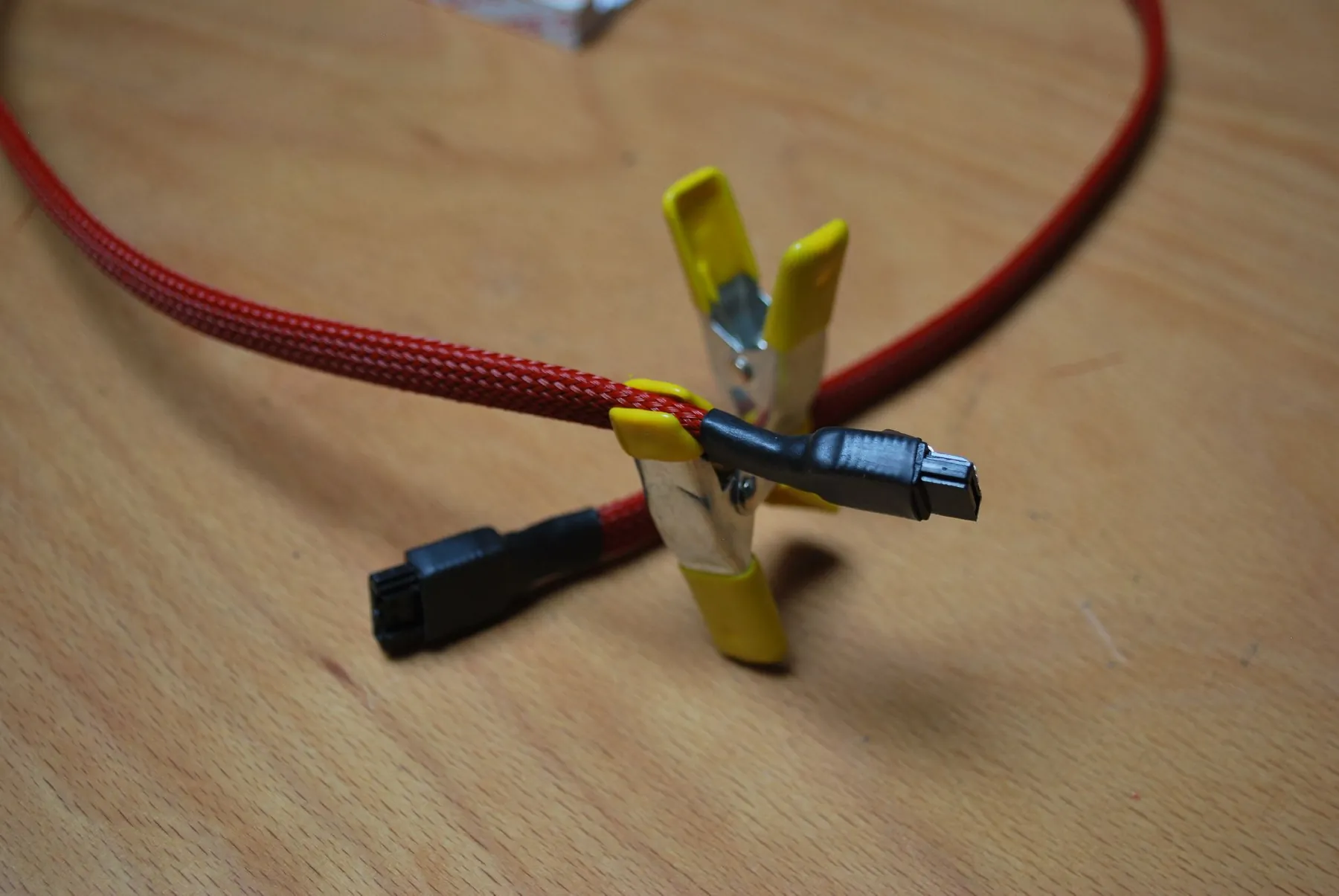

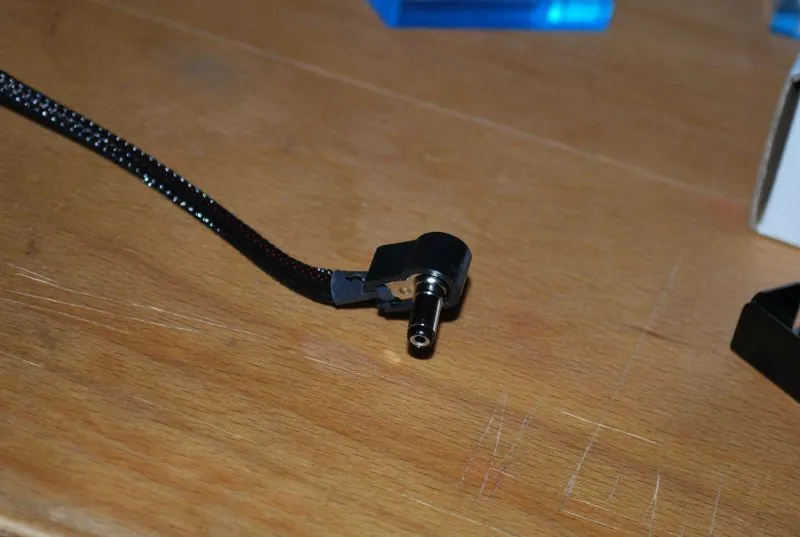

Für den Ausbau kamen eine Front und Abdeckungen von Martma, ein Top Window und ein sLight zum Einsatz. Ein beleuchteter SSD-Mount von Martma und jbfem sowie gesleevte Kabel ergänzten den Innenraum. Die angefertigten Teile halfen dabei, die Hardware zu präsentieren und die einzelnen Bereiche des Gehäuses optisch zusammenzuführen.

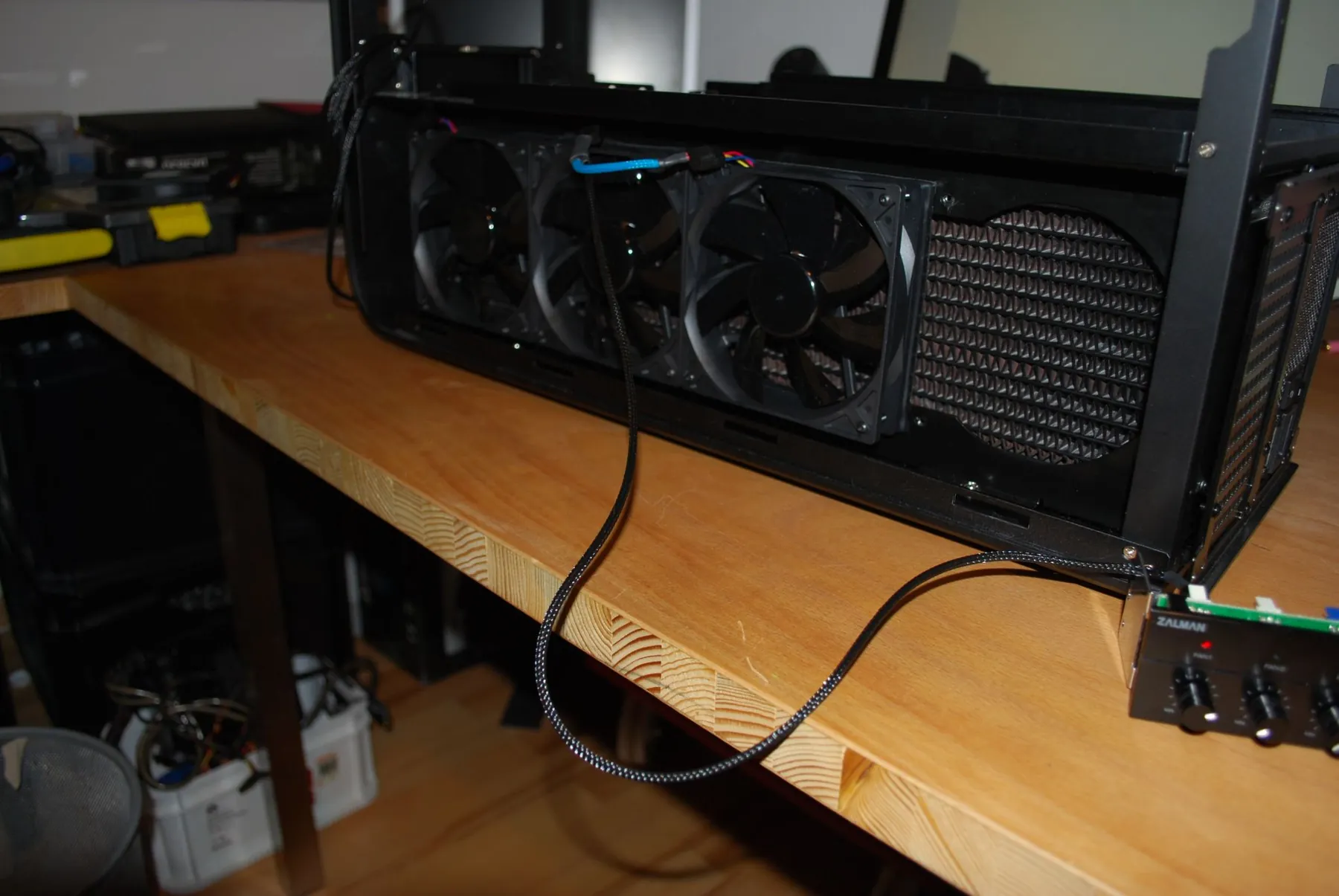

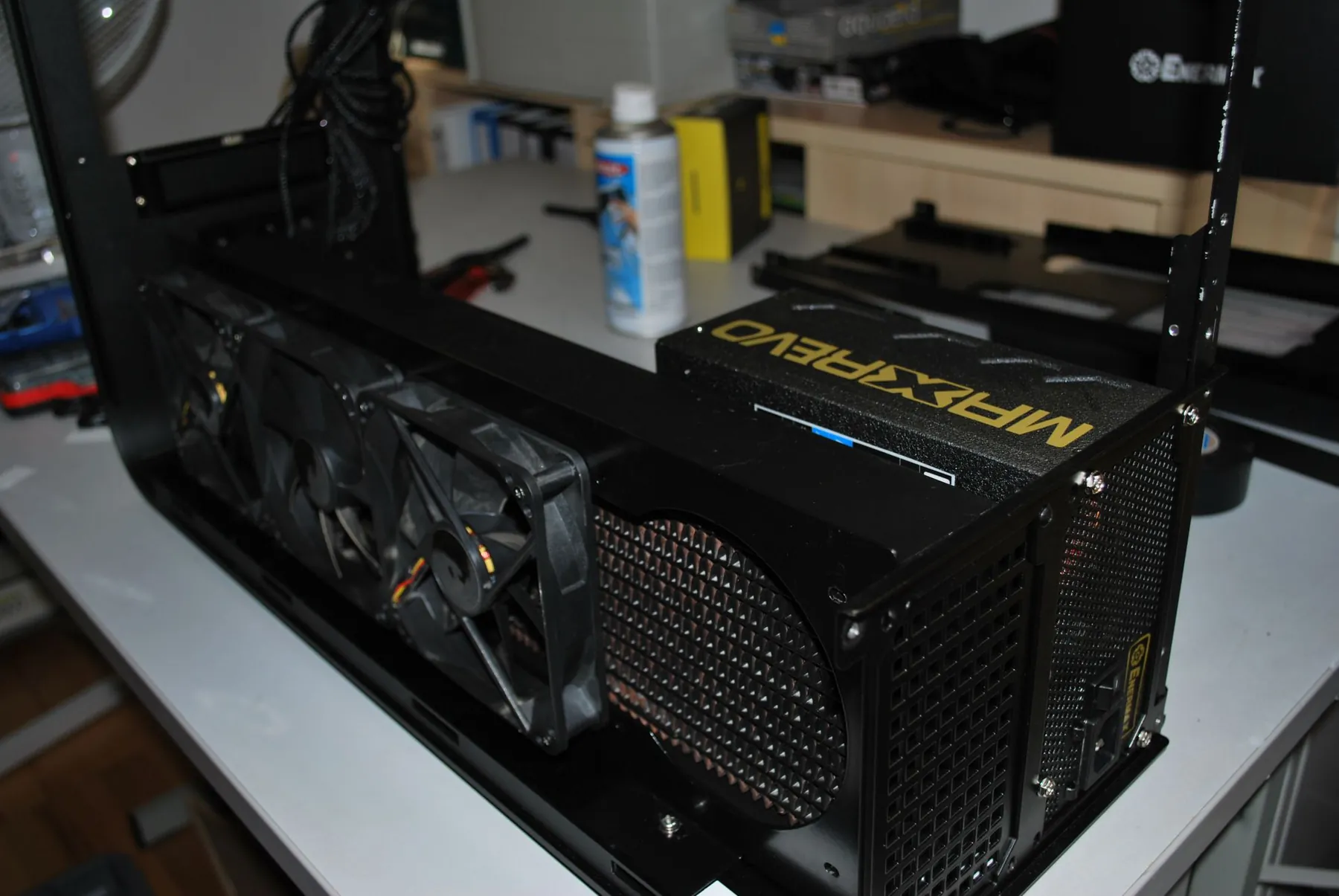

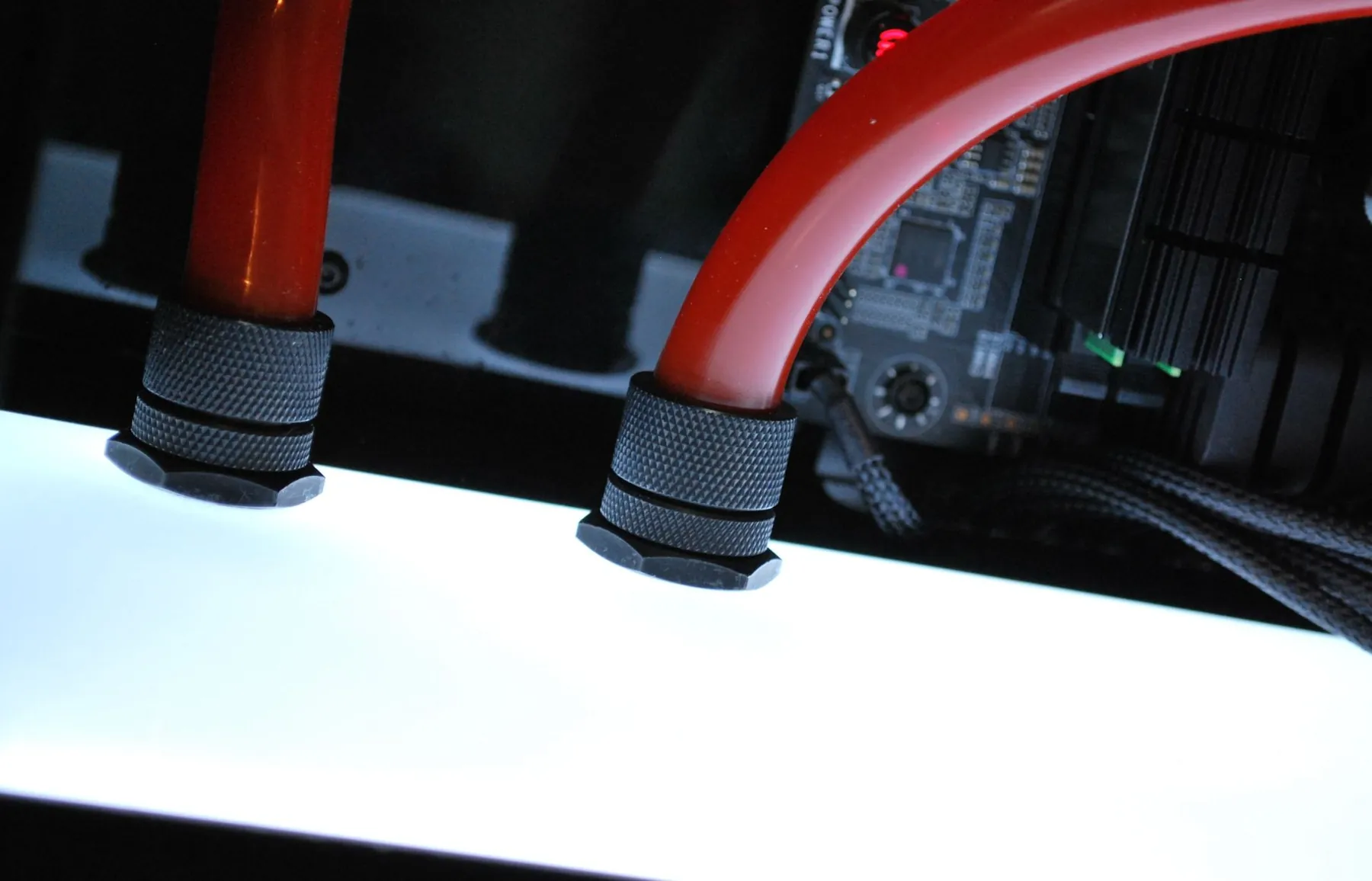

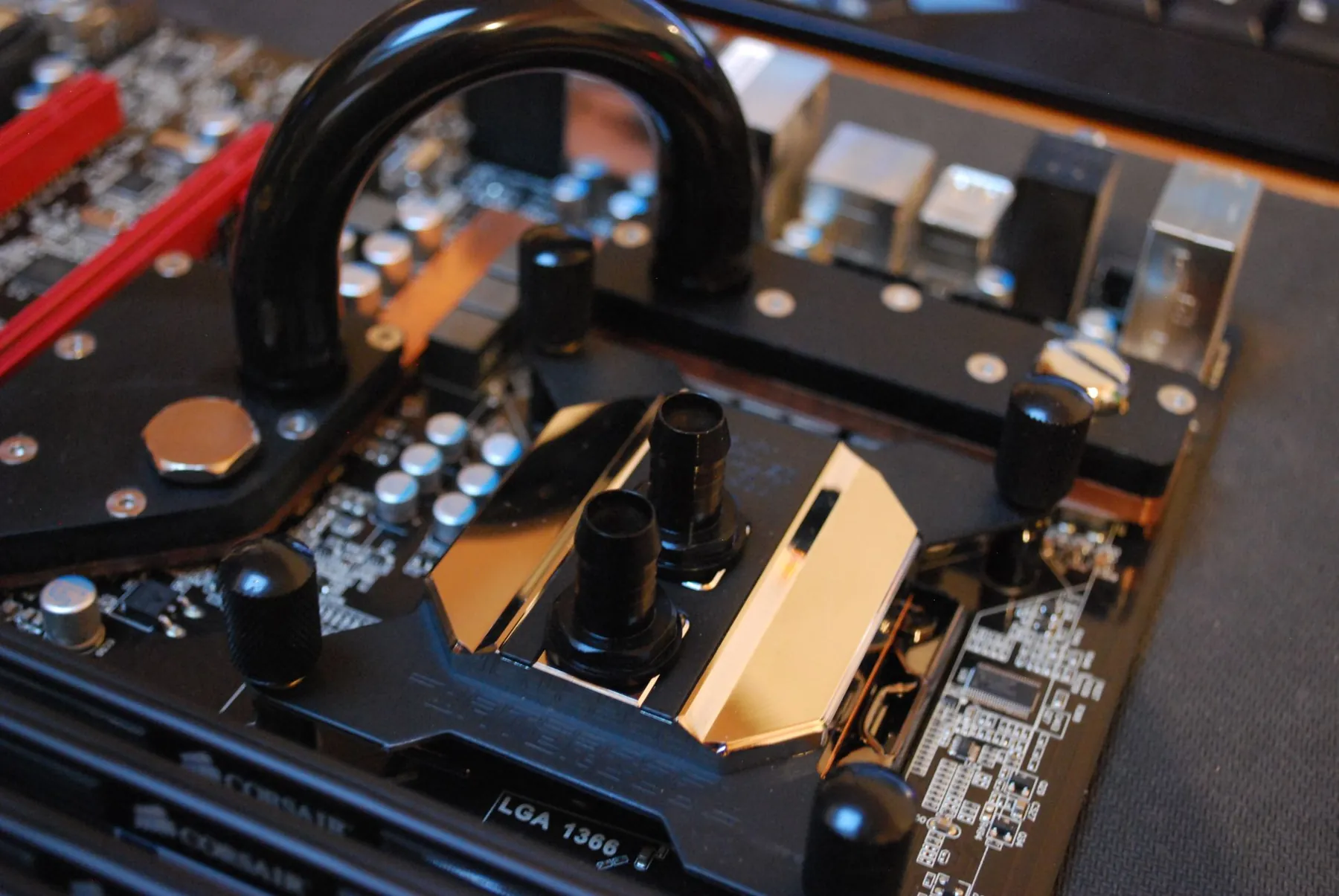

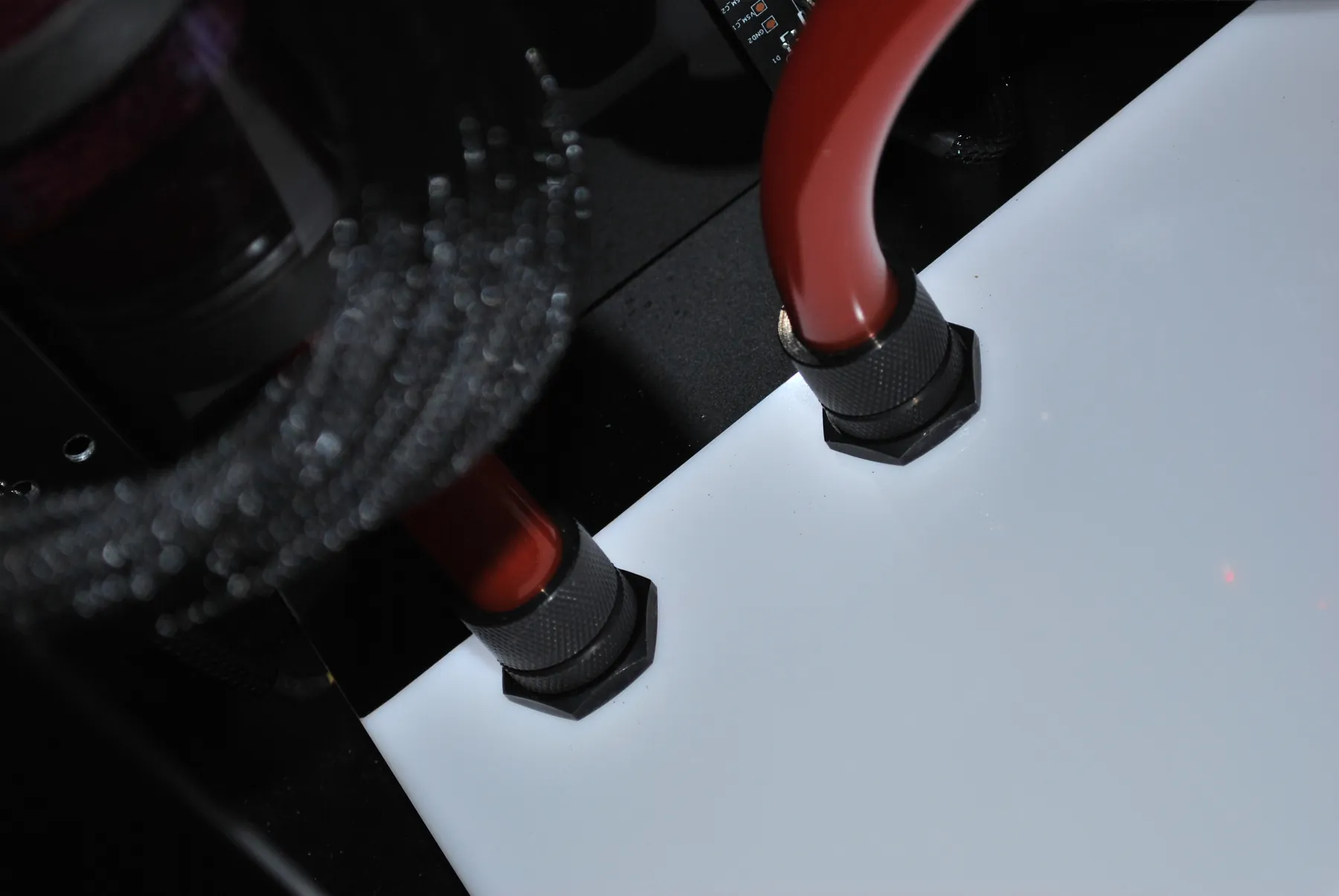

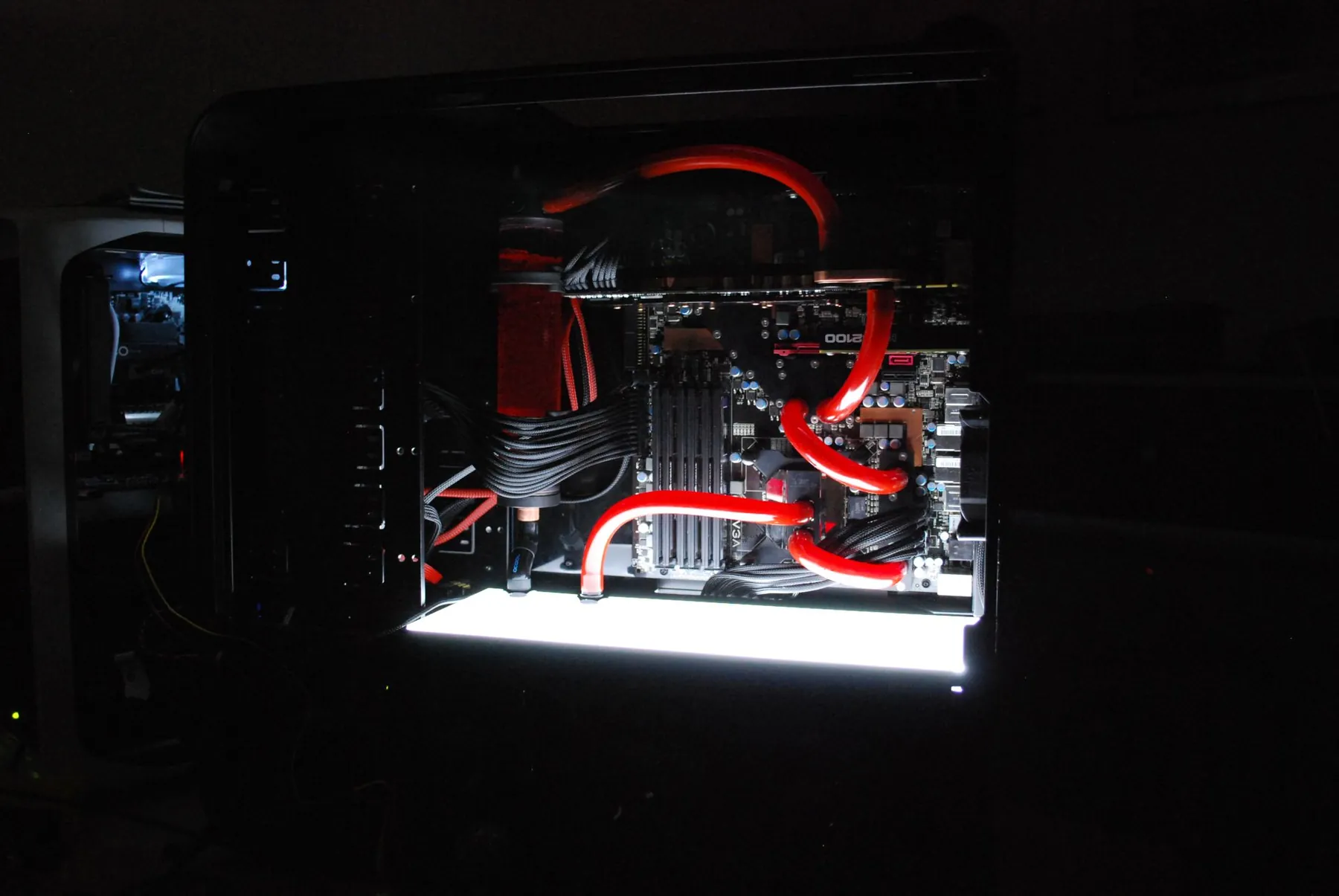

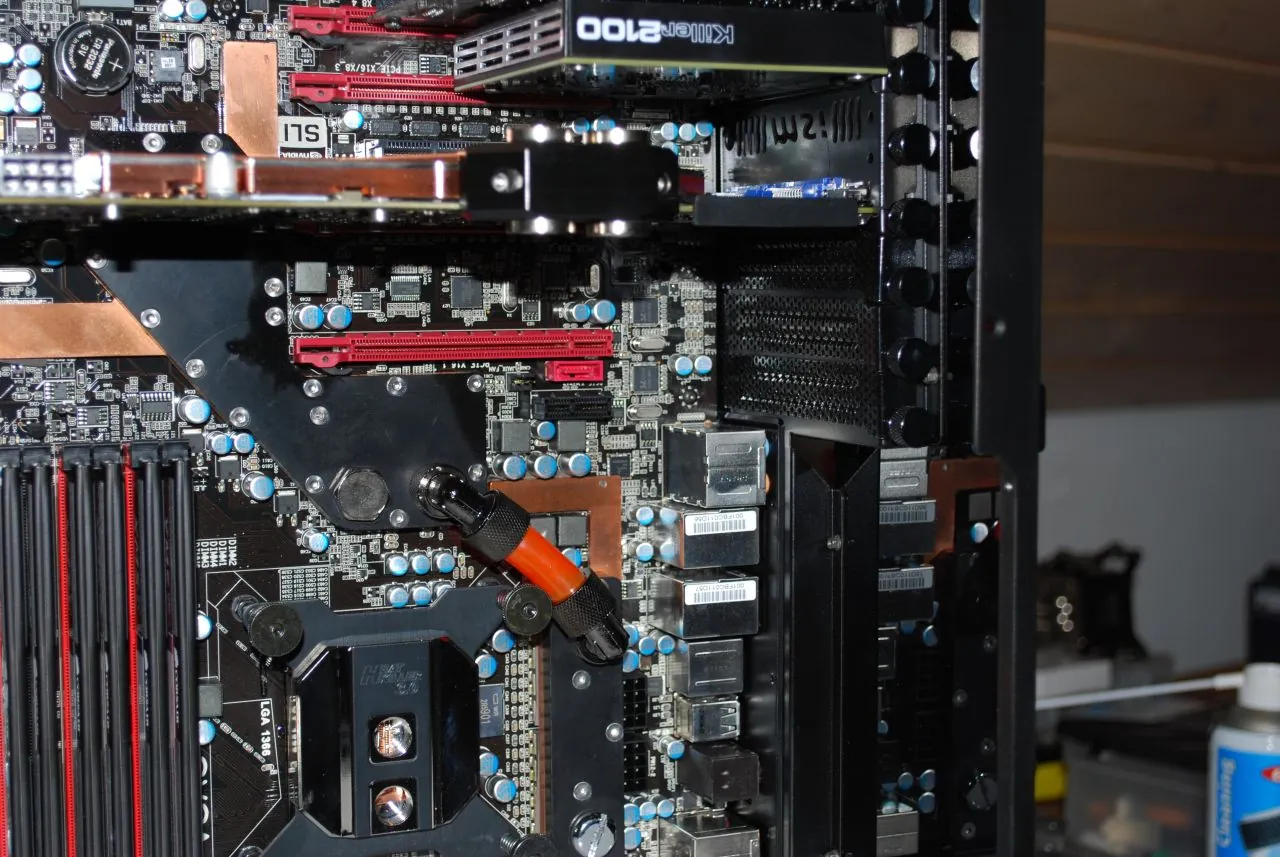

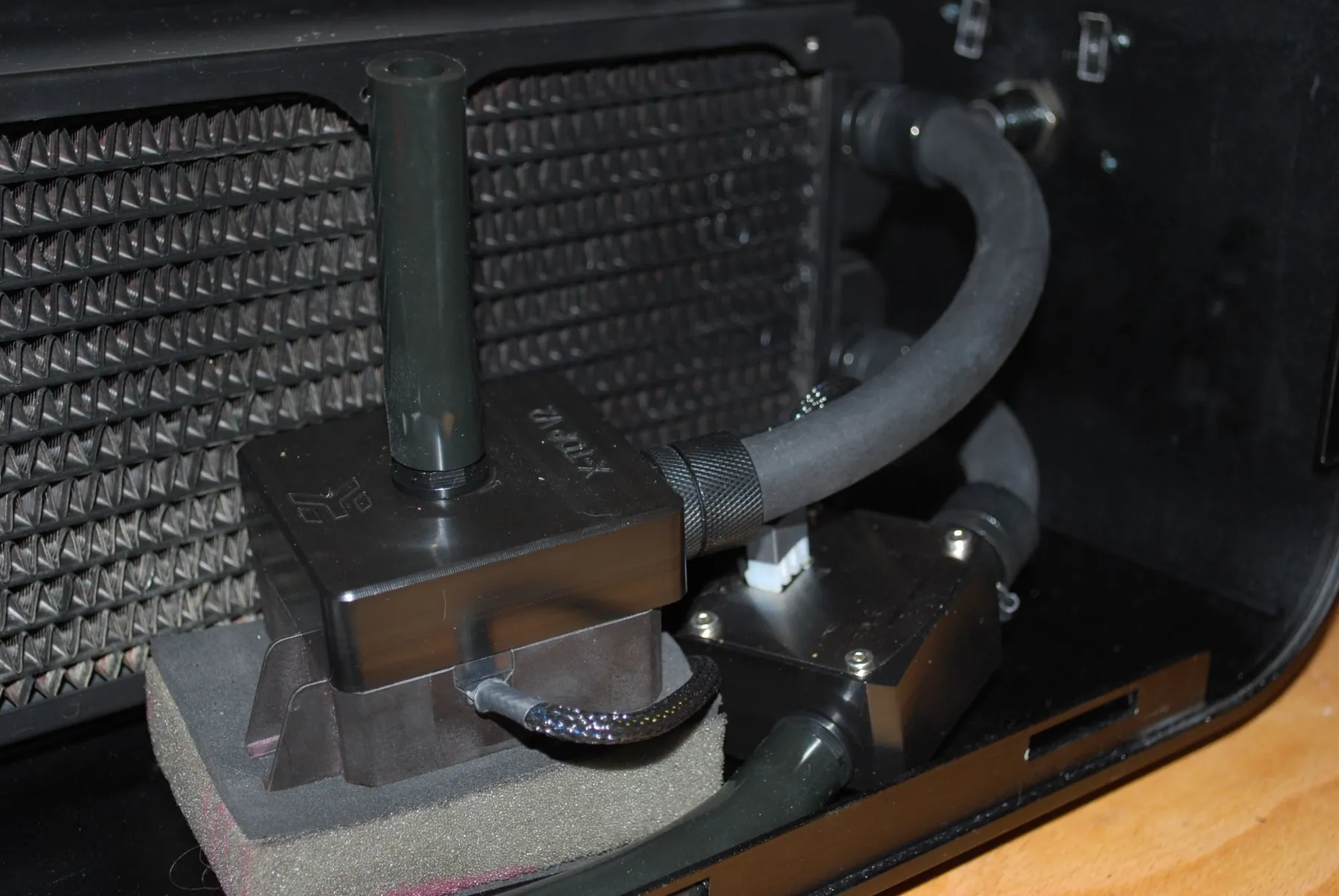

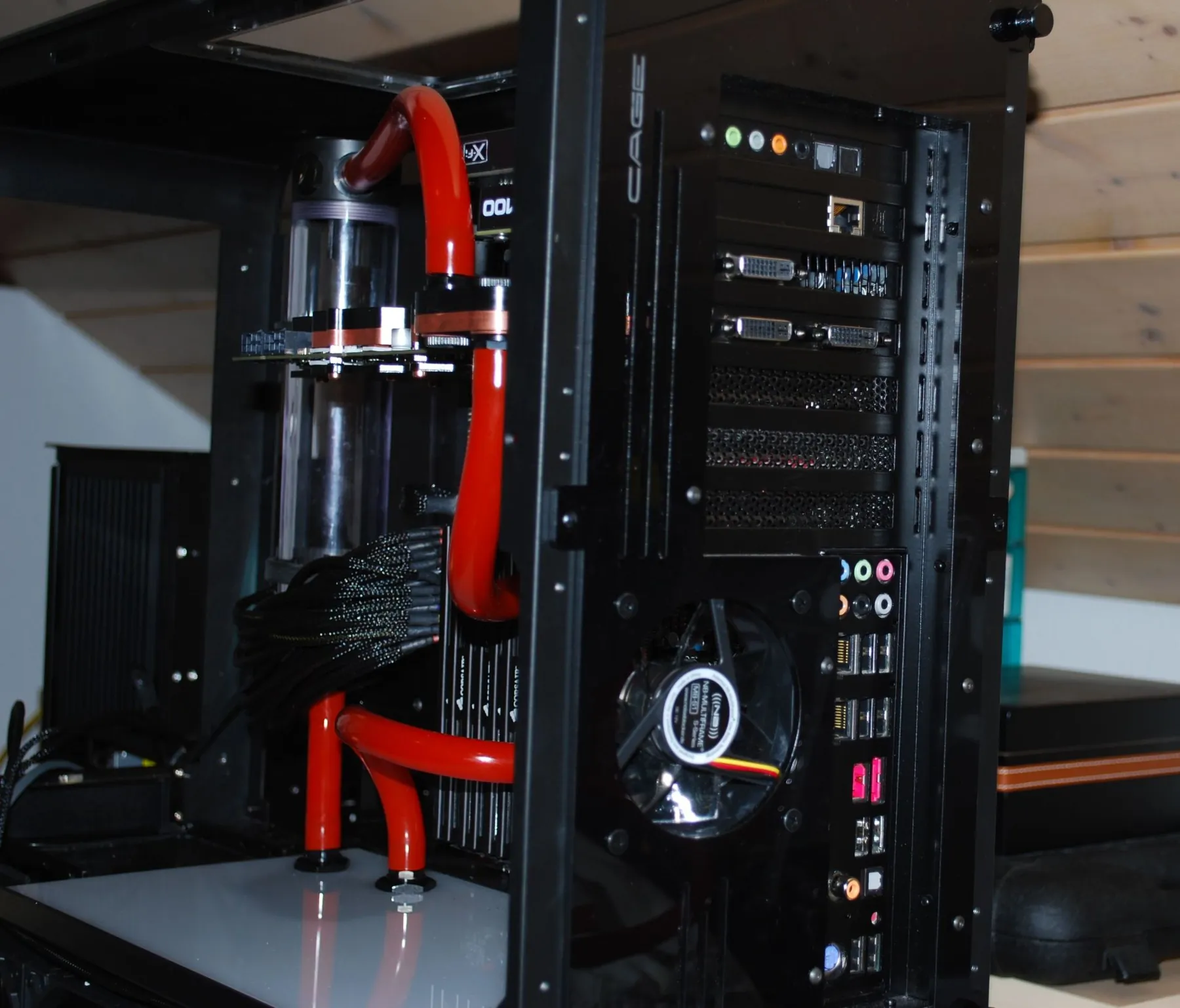

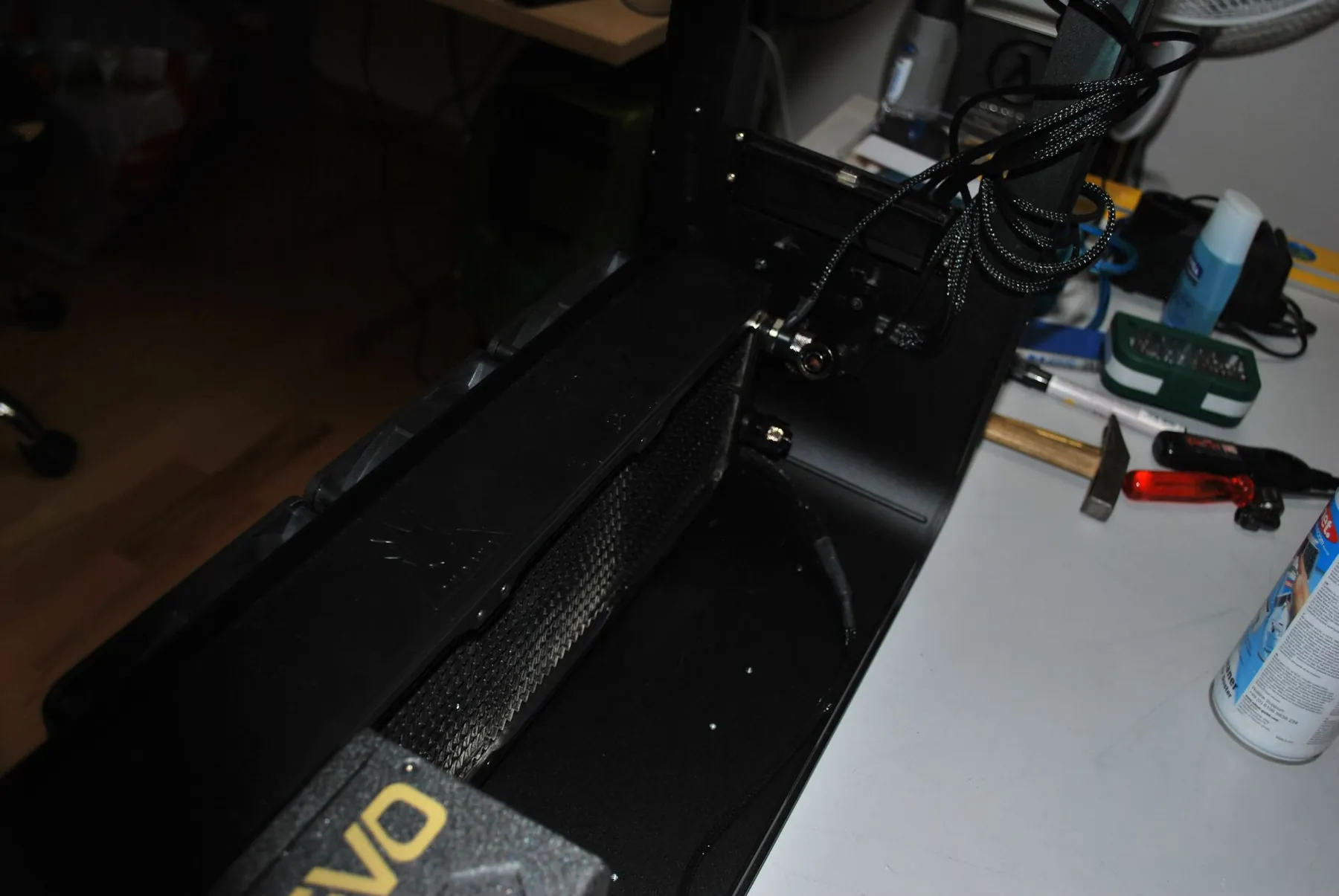

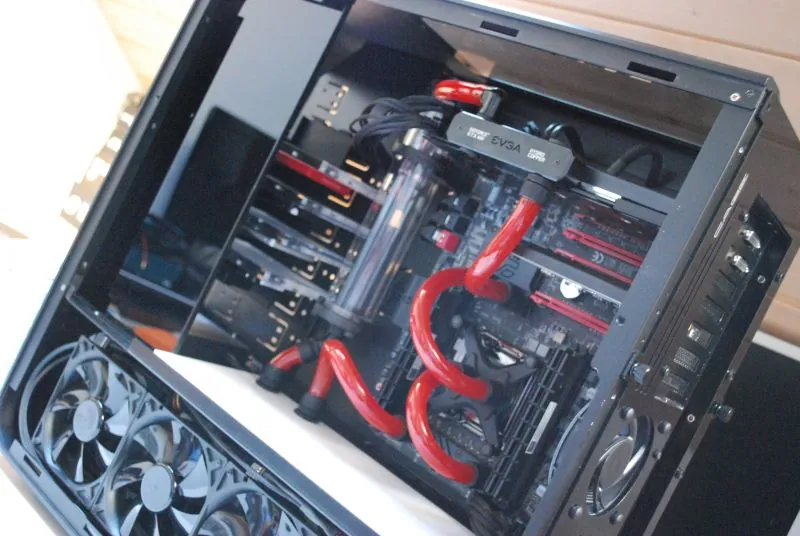

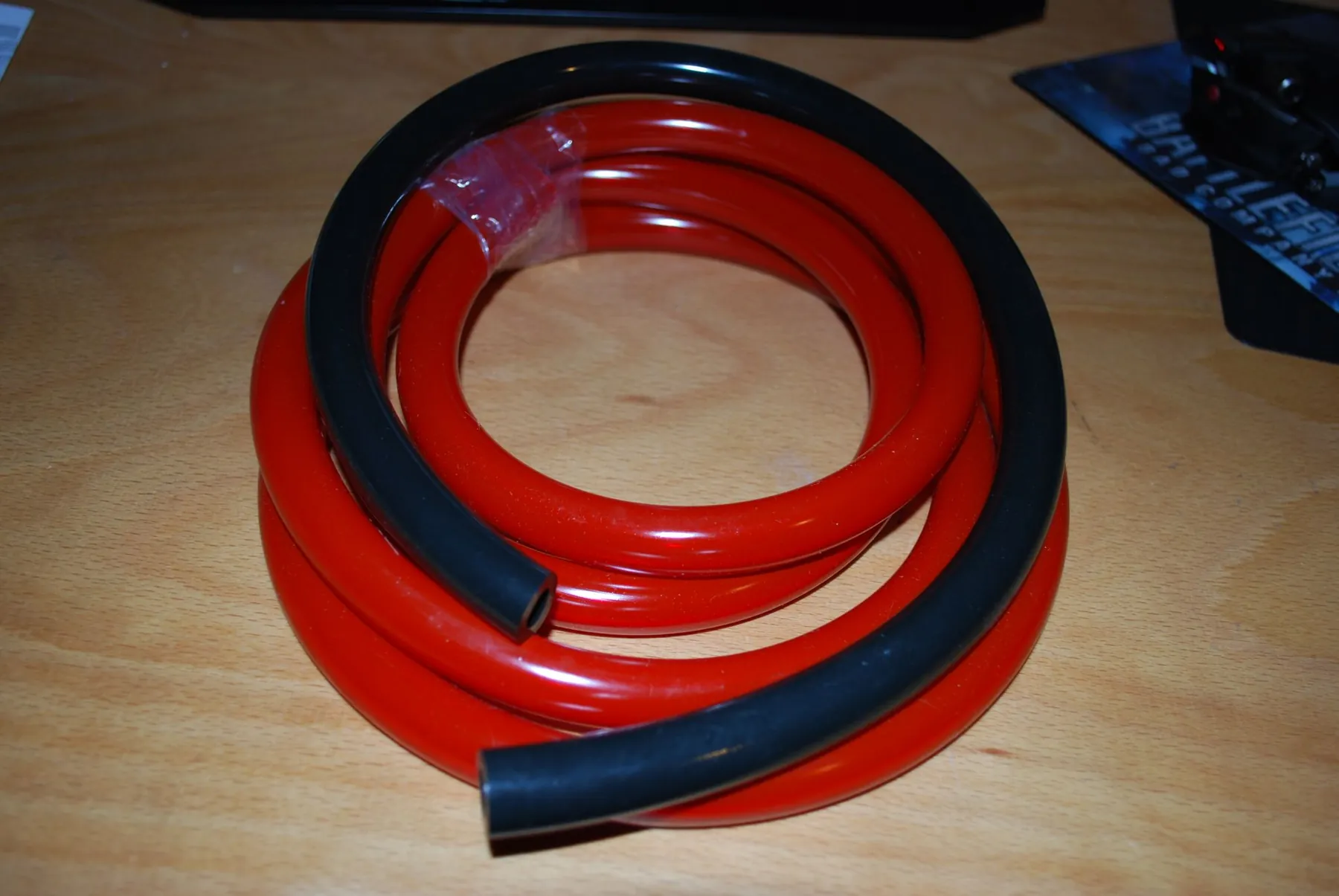

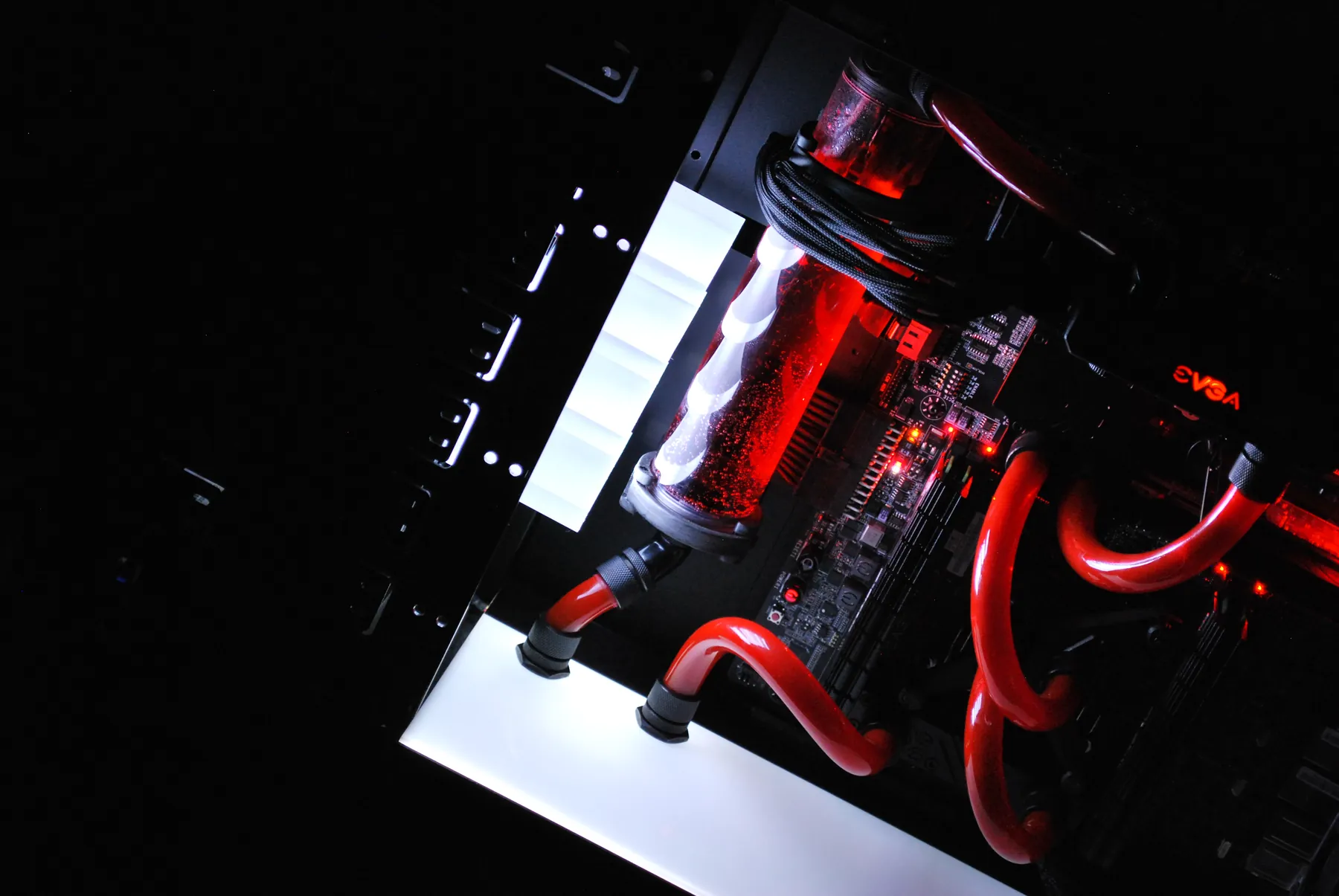

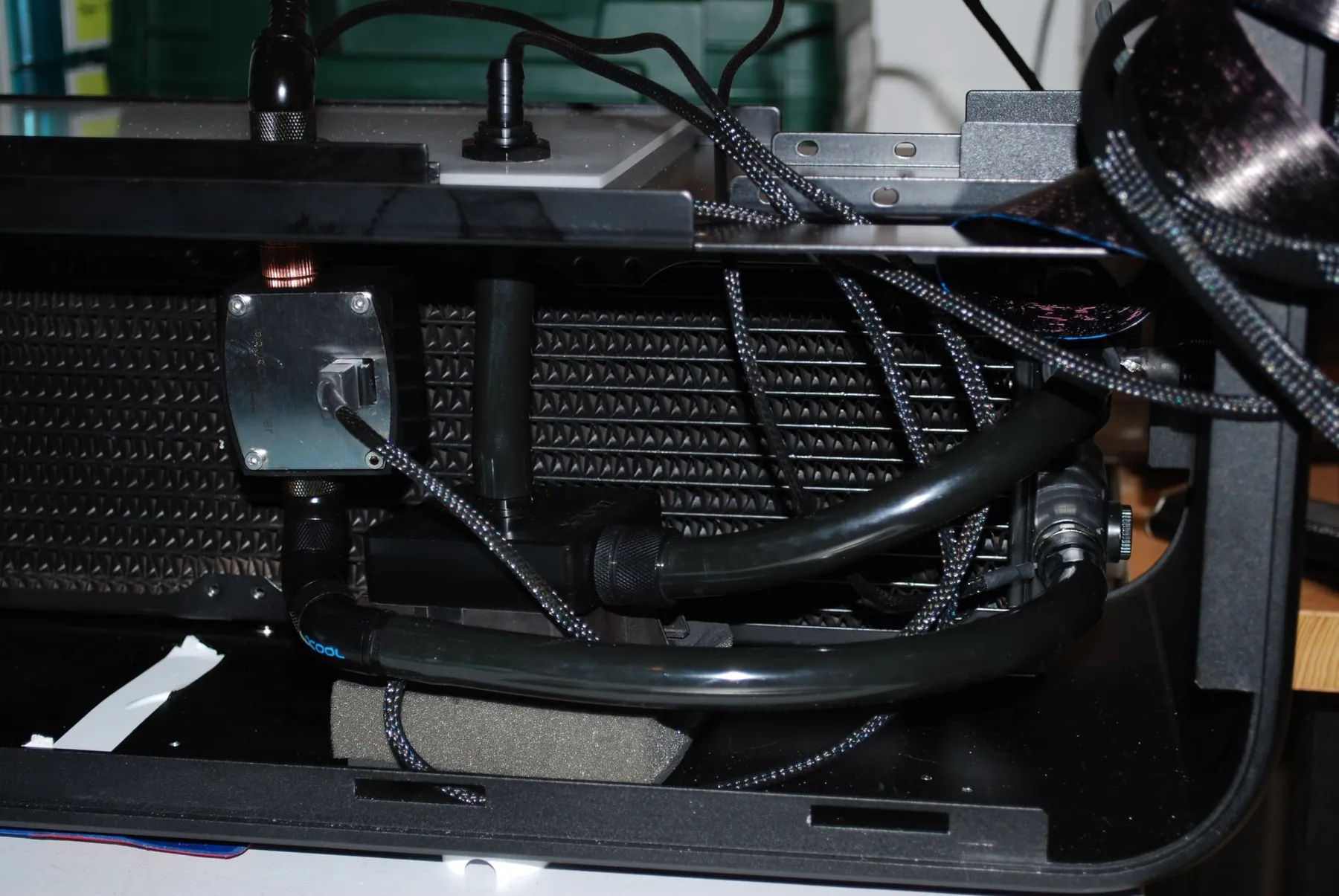

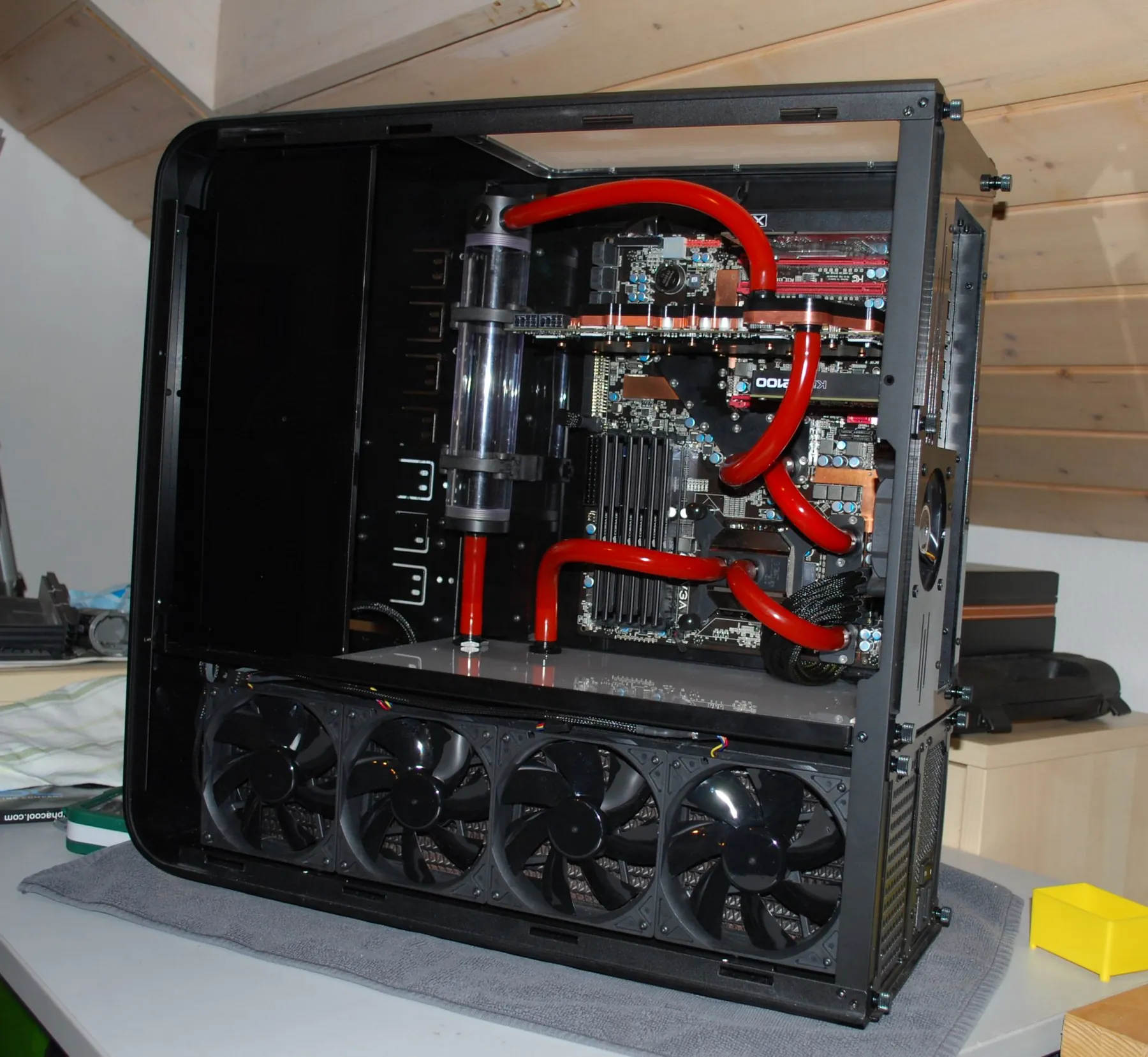

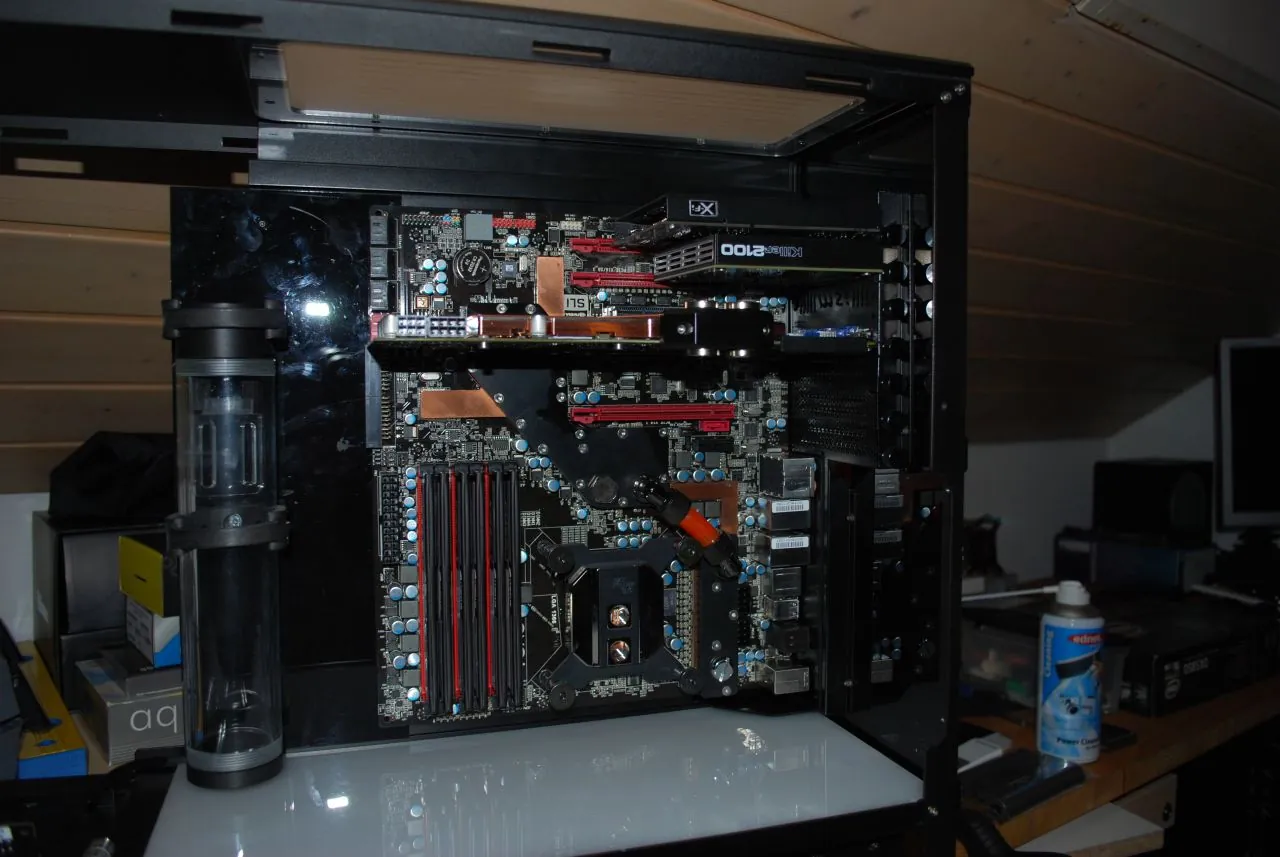

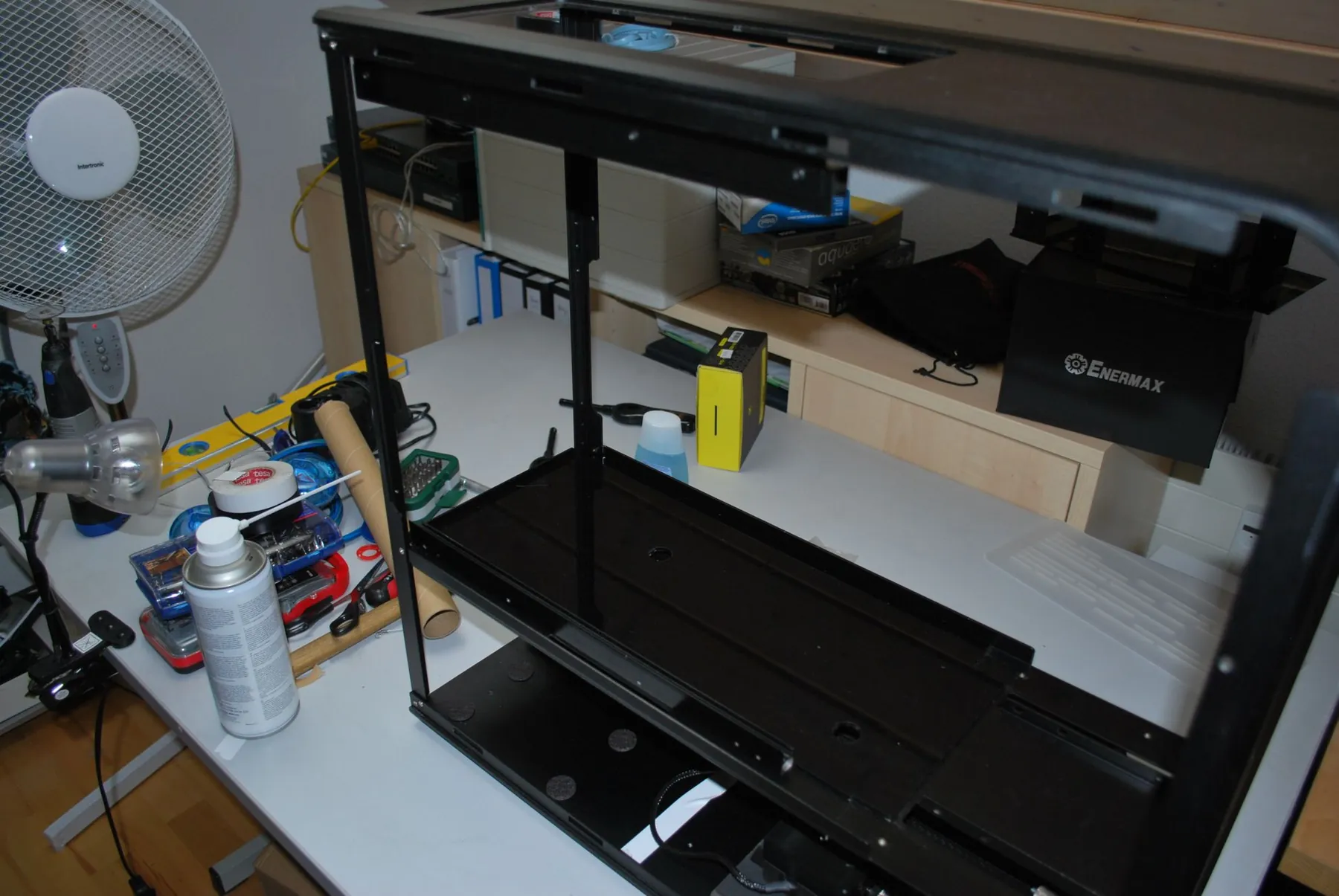

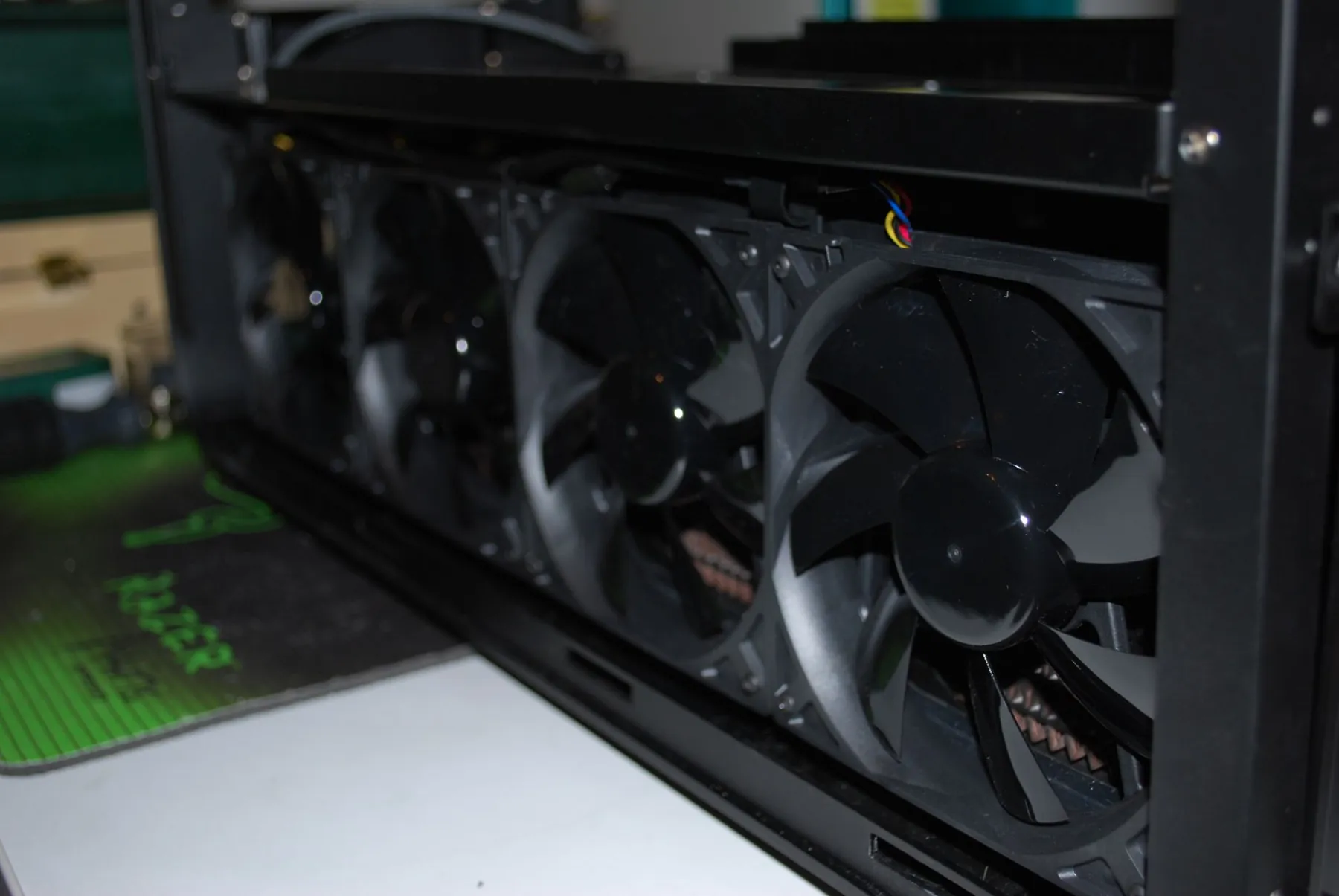

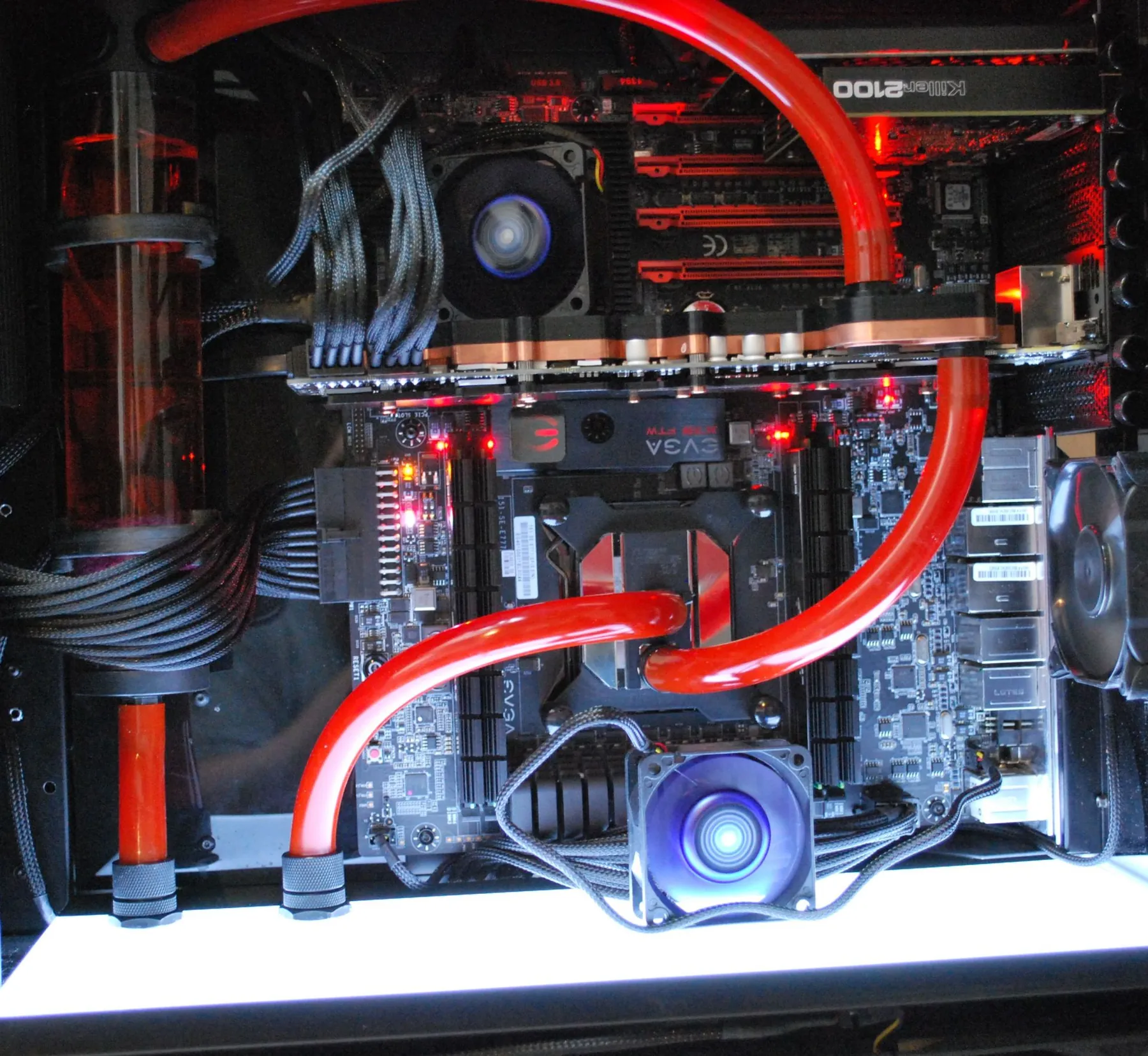

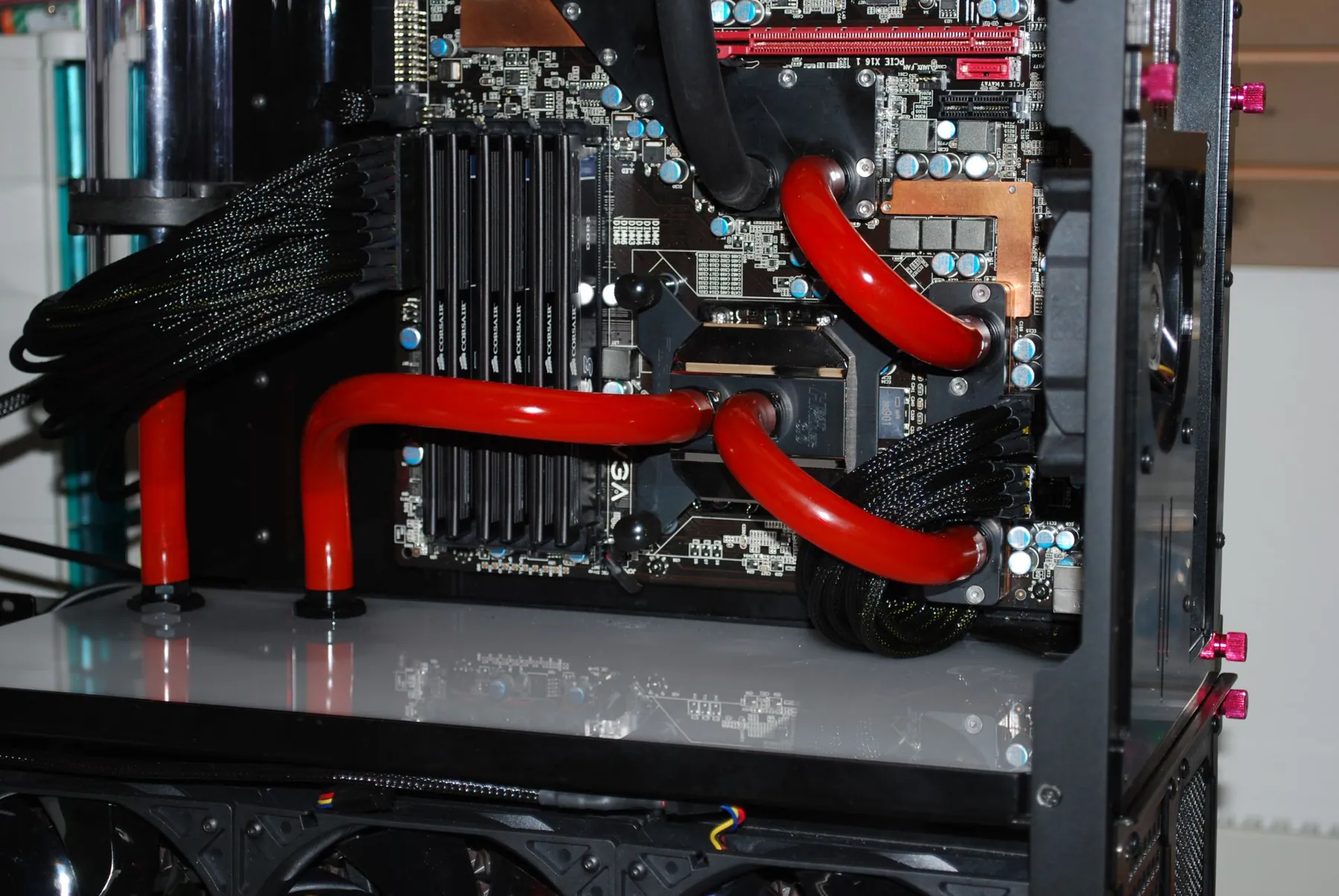

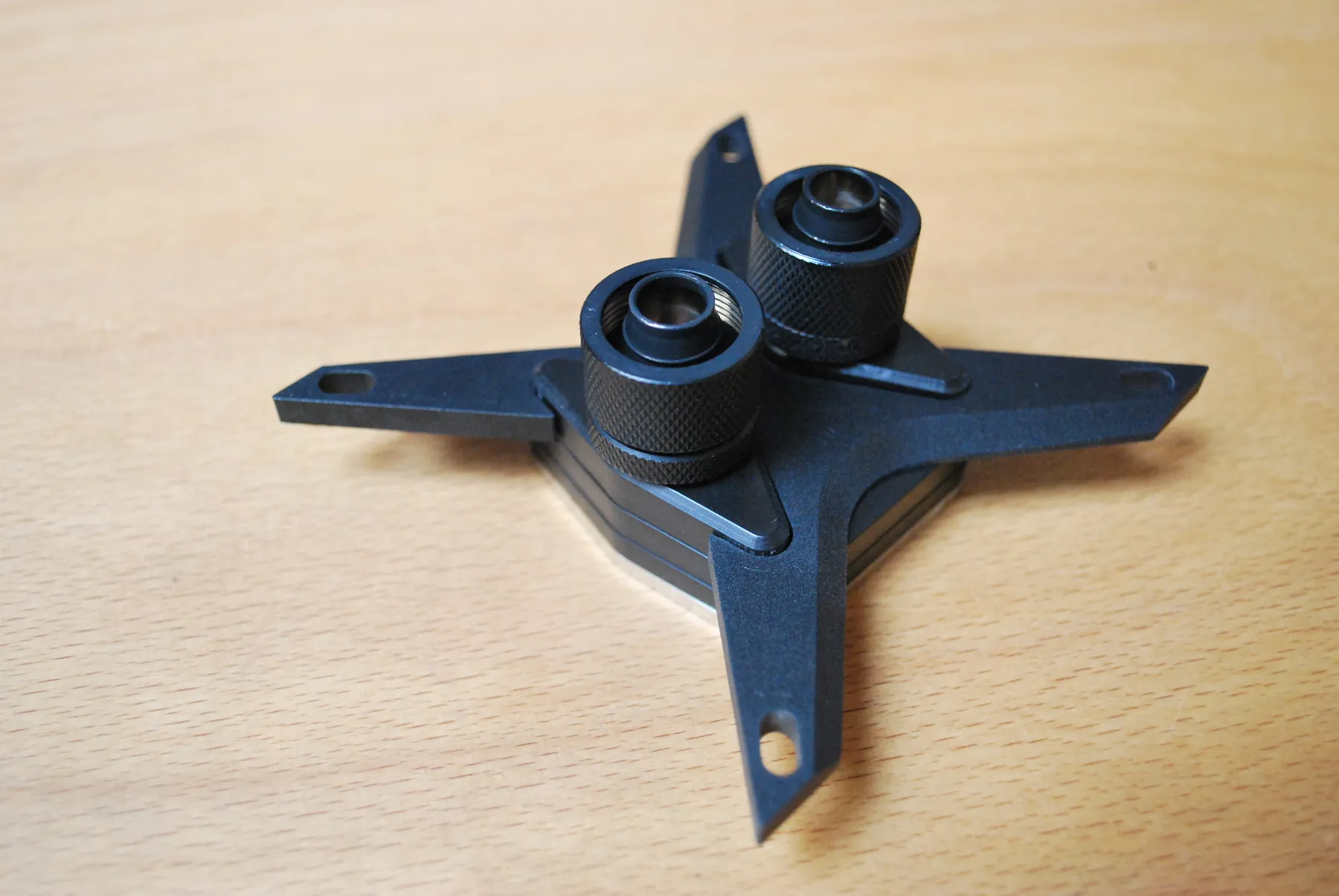

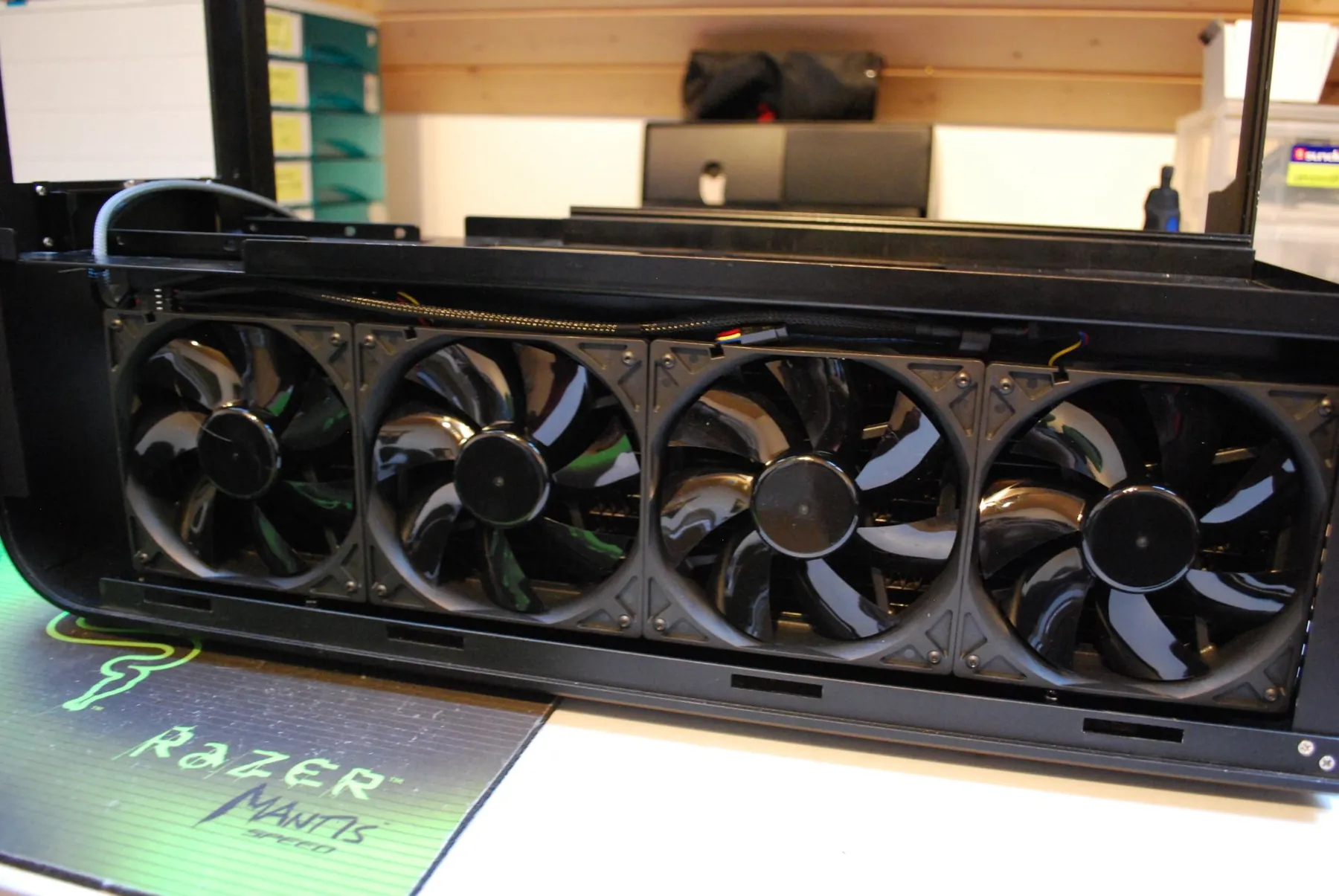

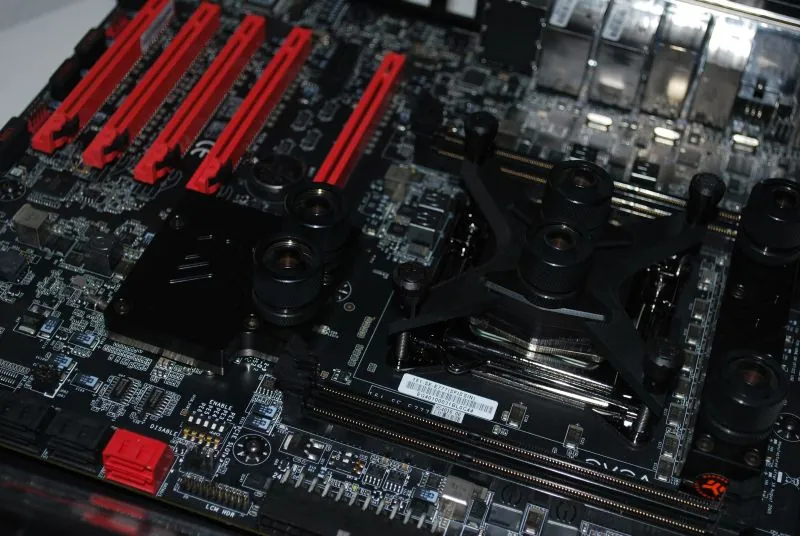

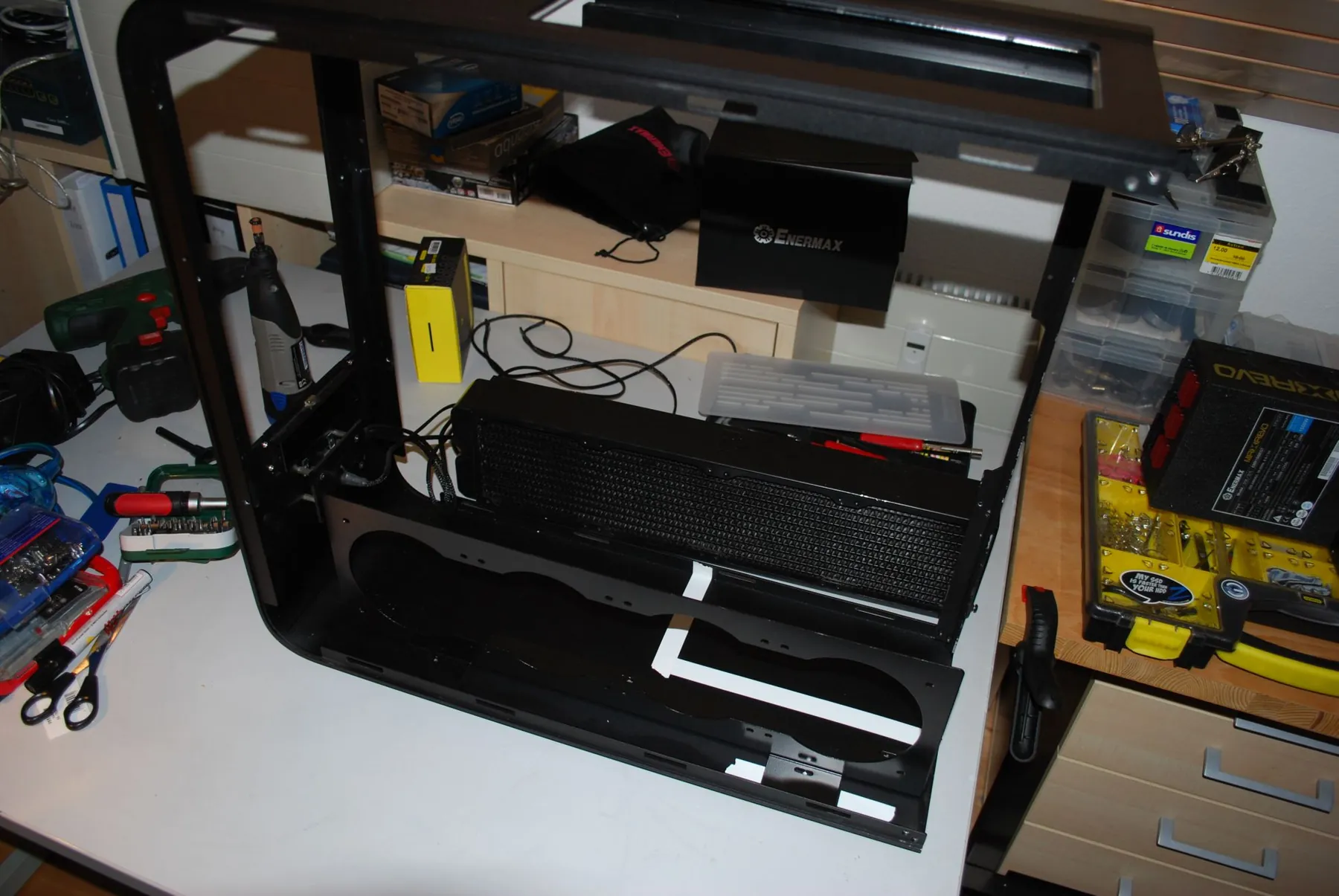

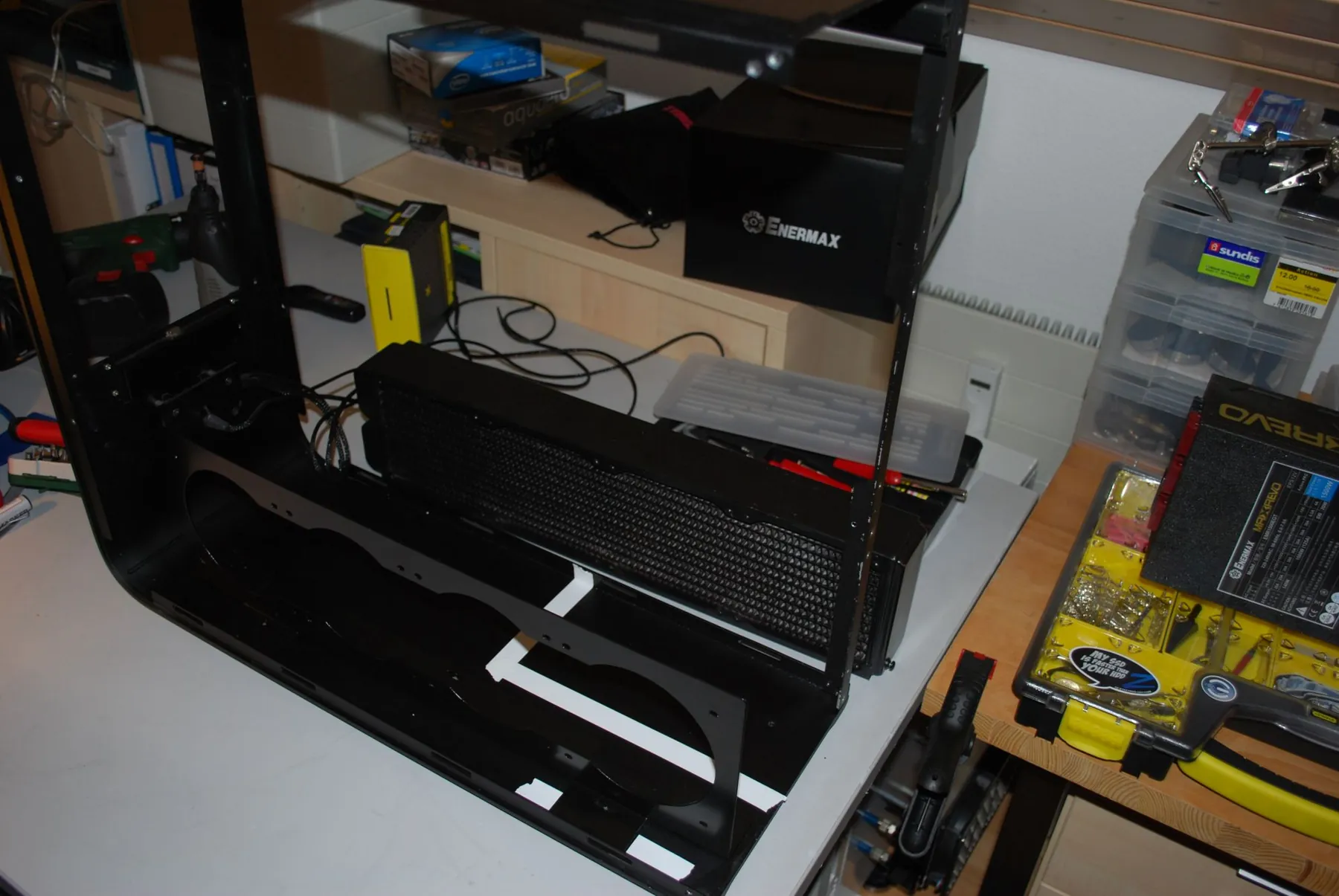

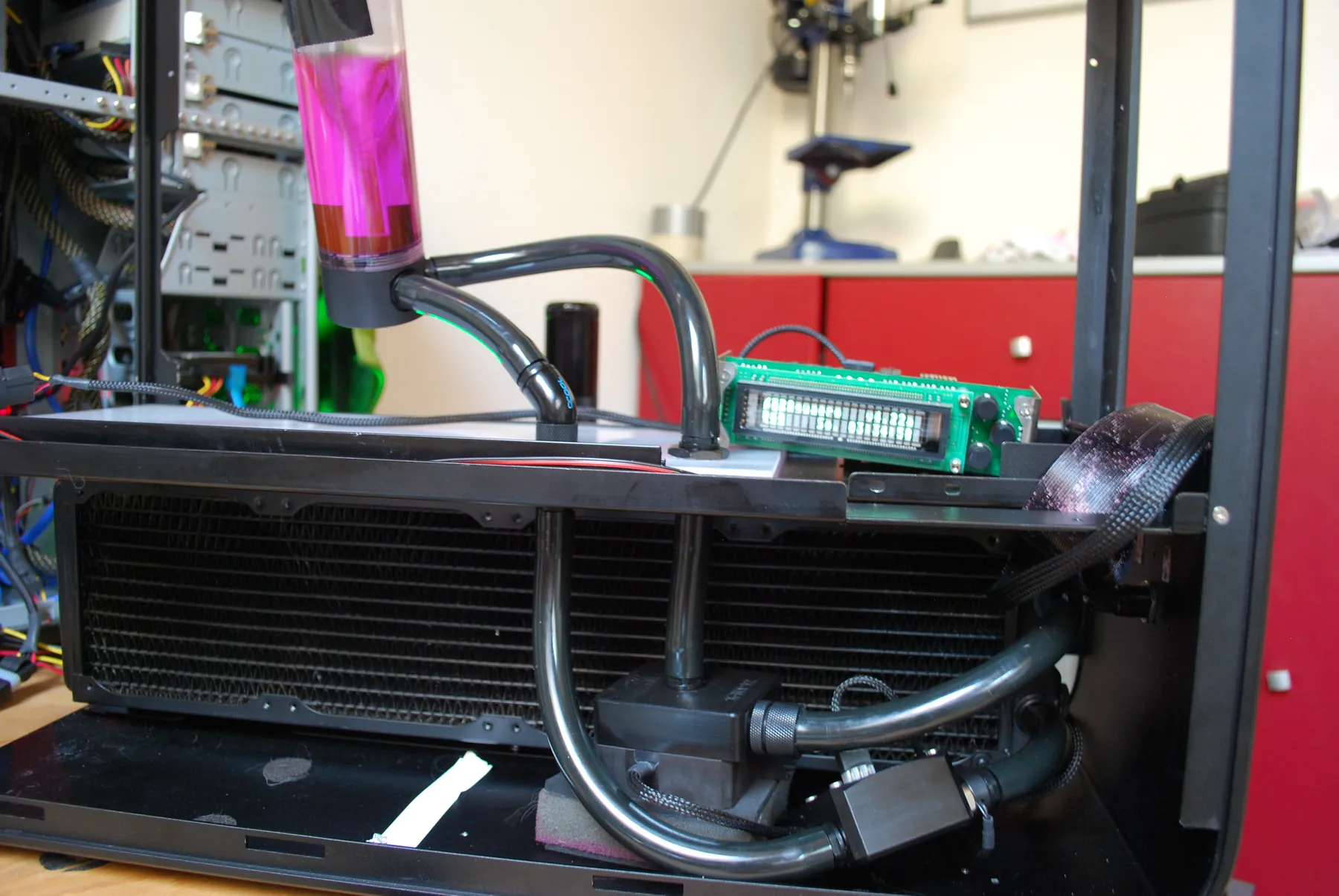

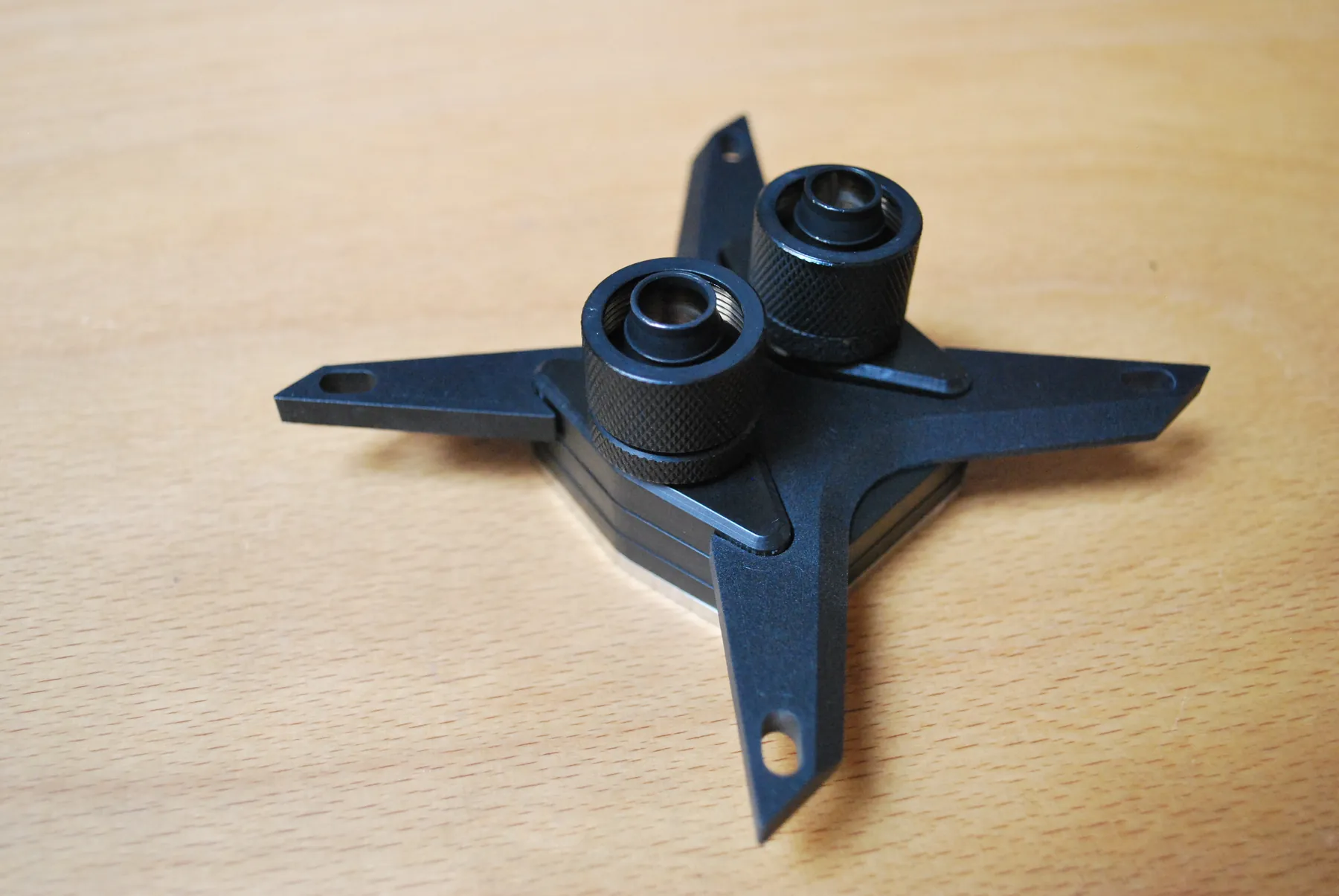

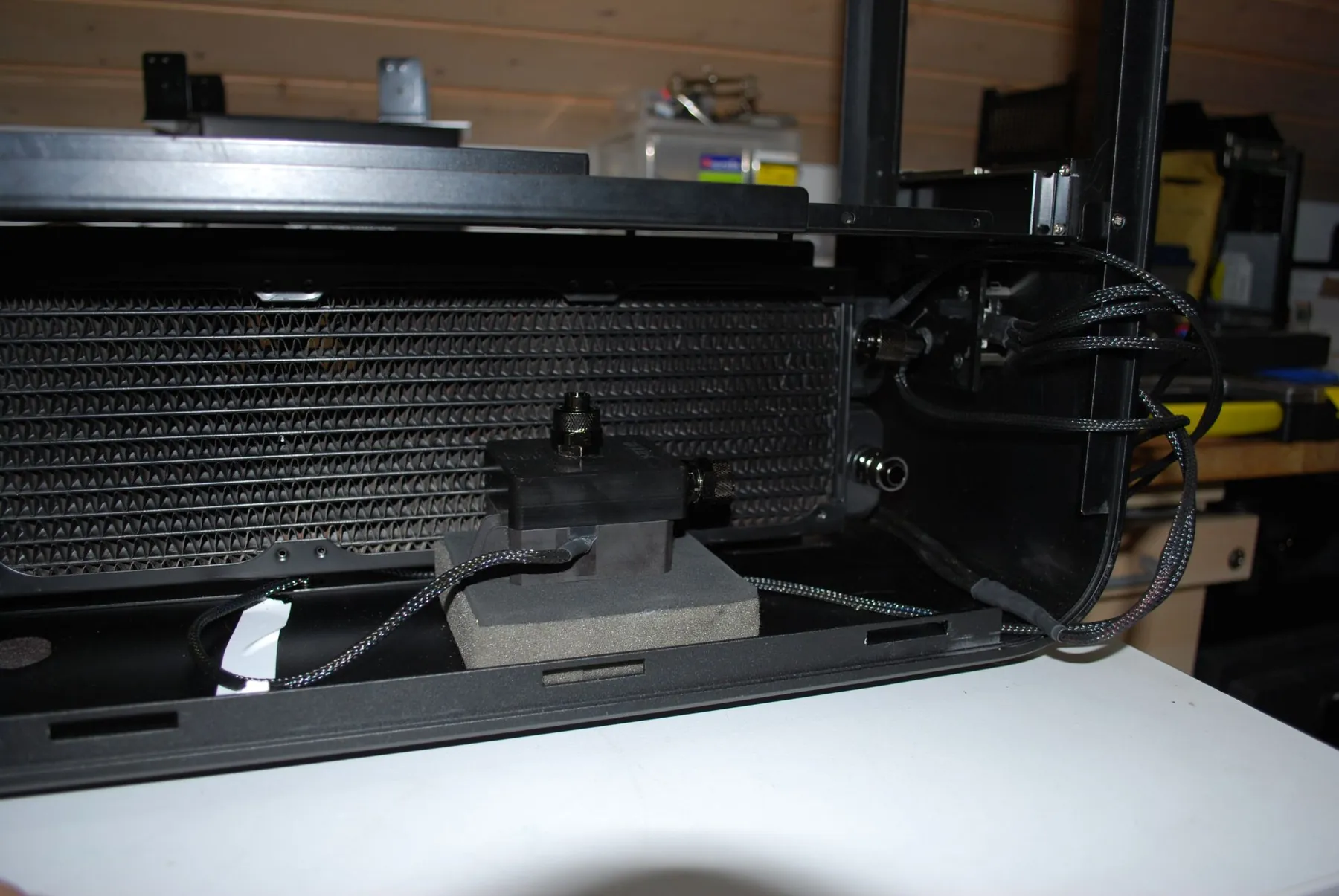

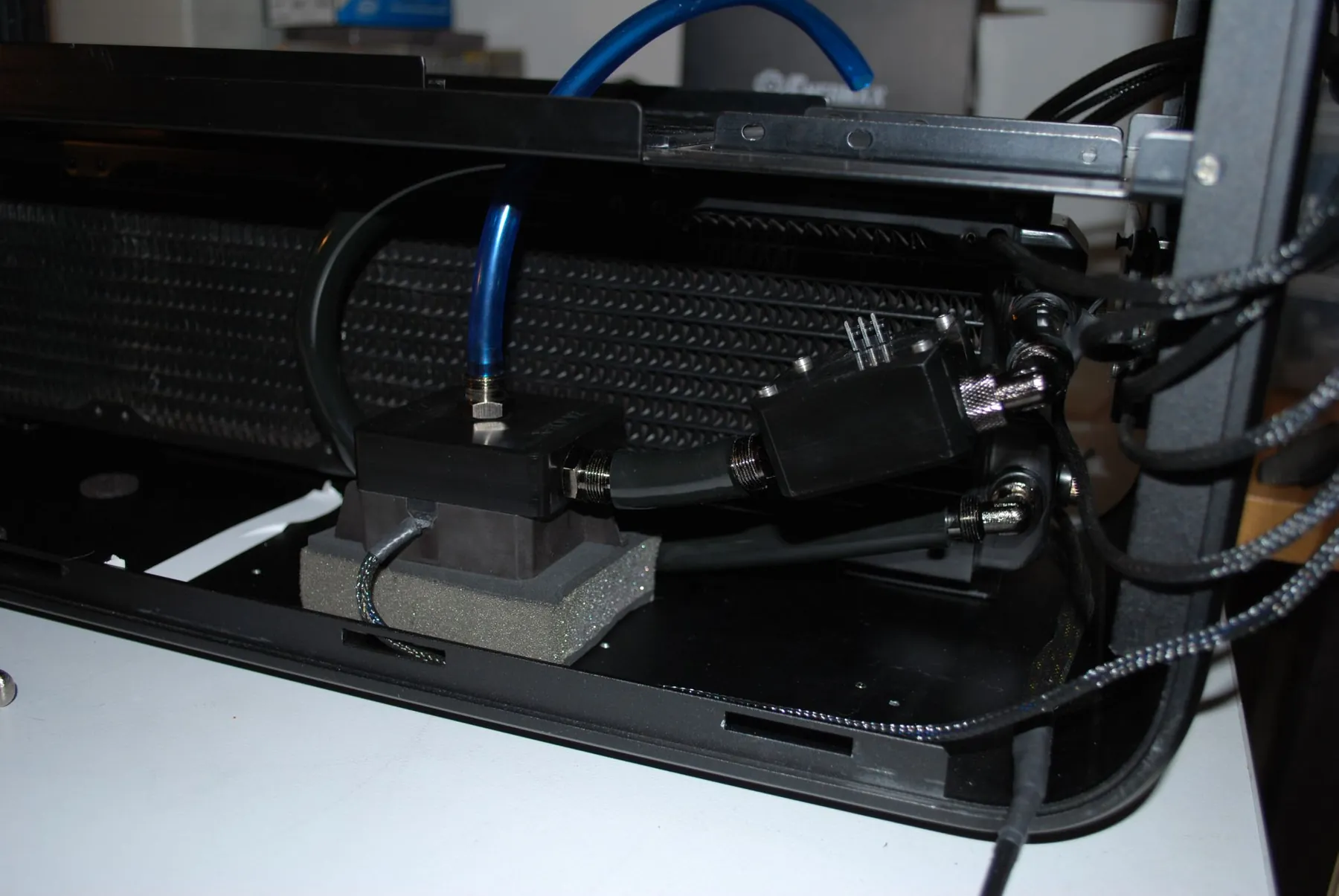

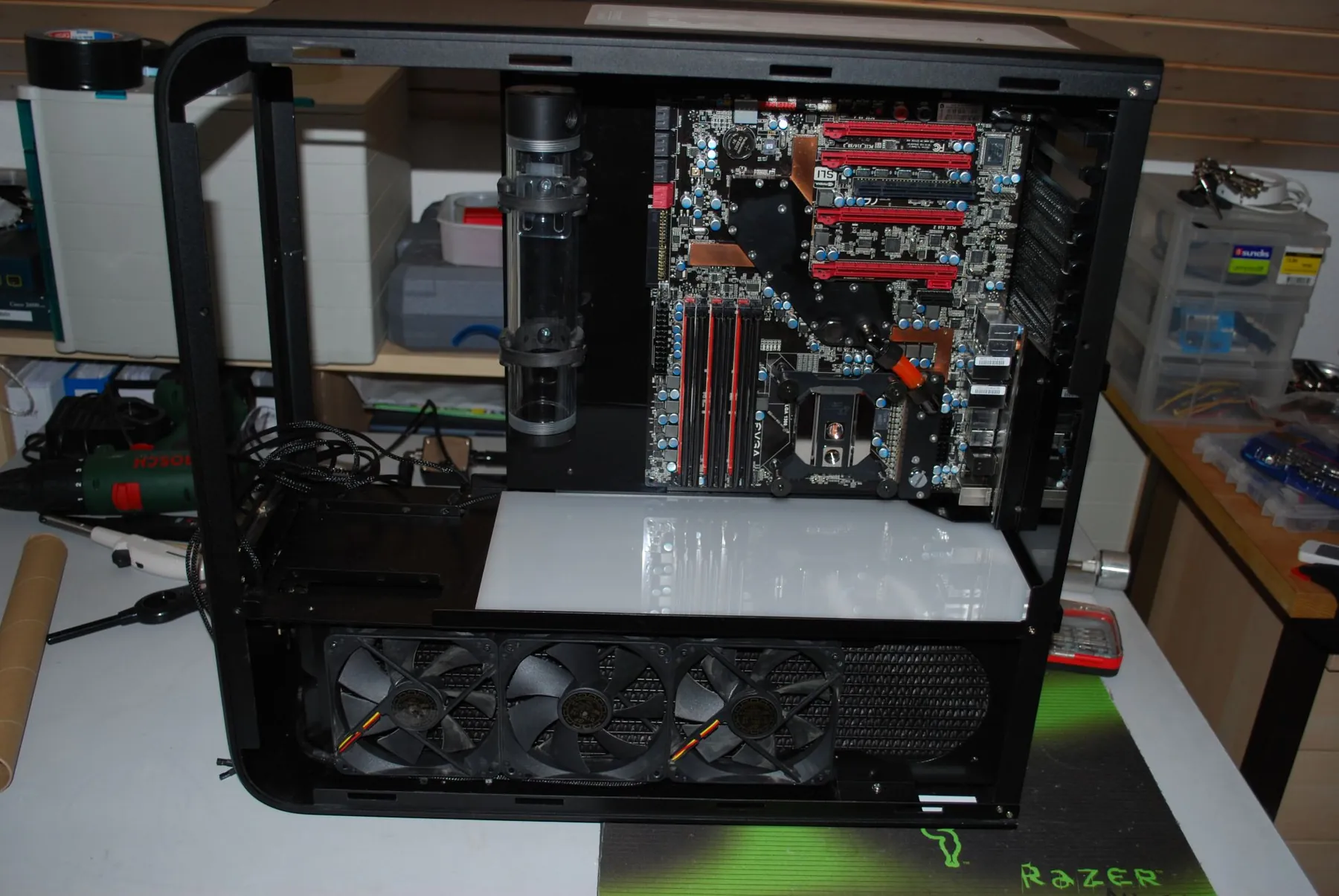

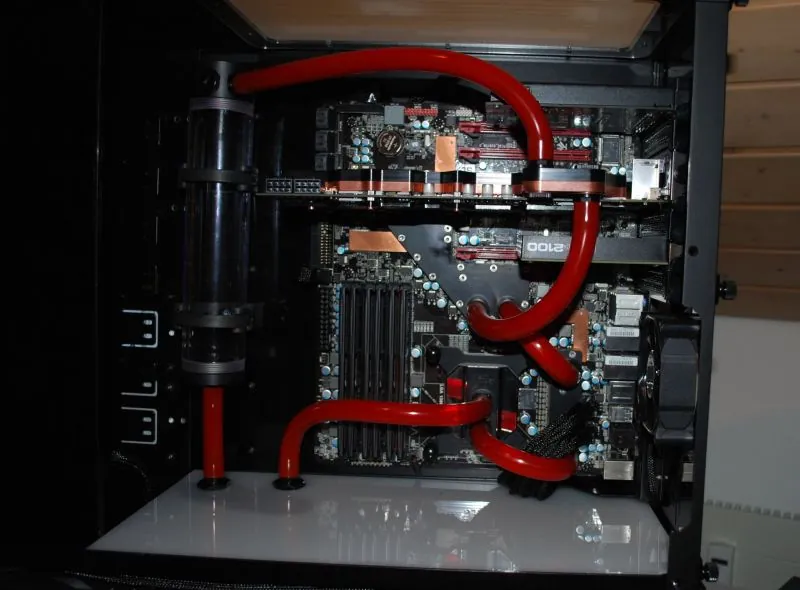

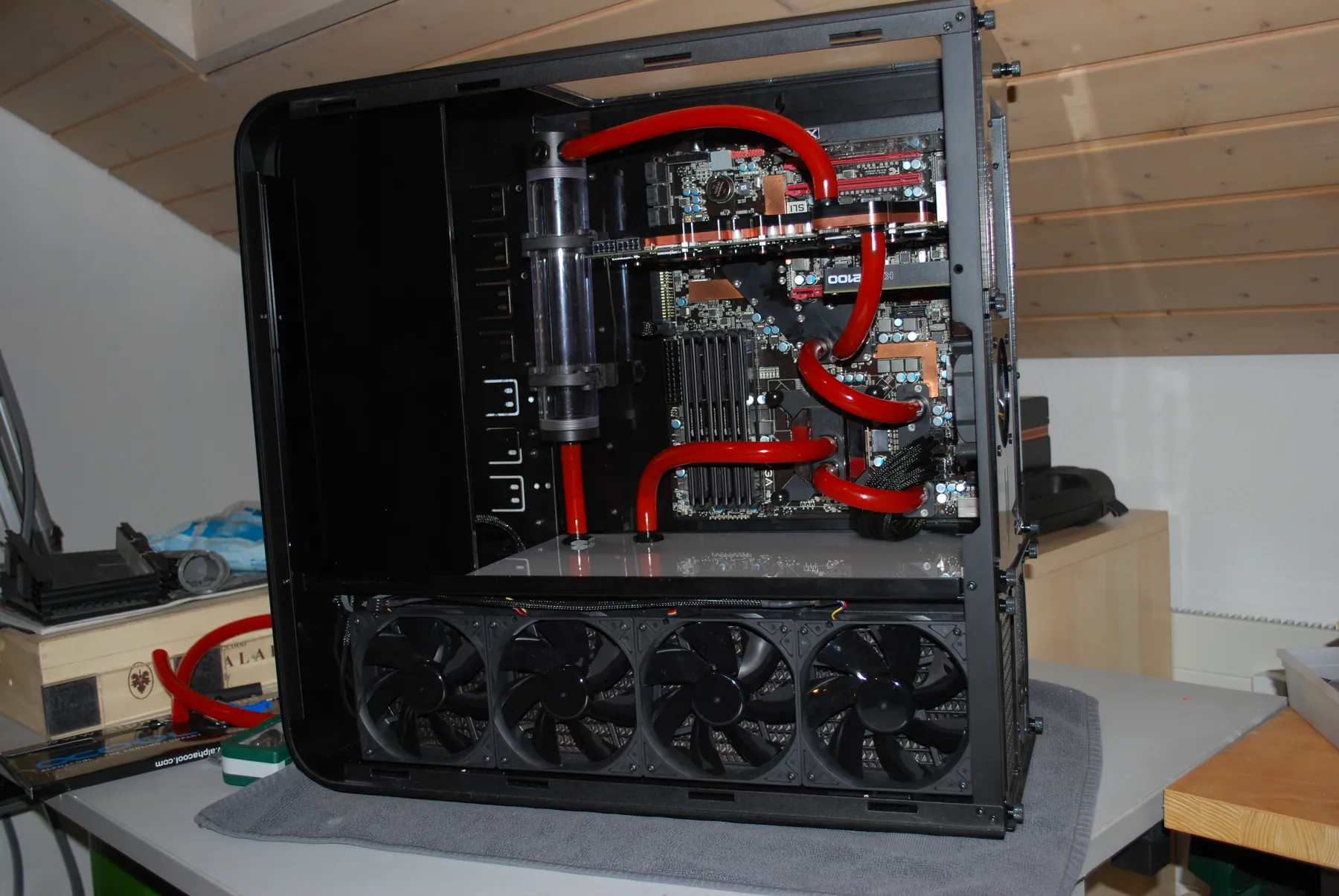

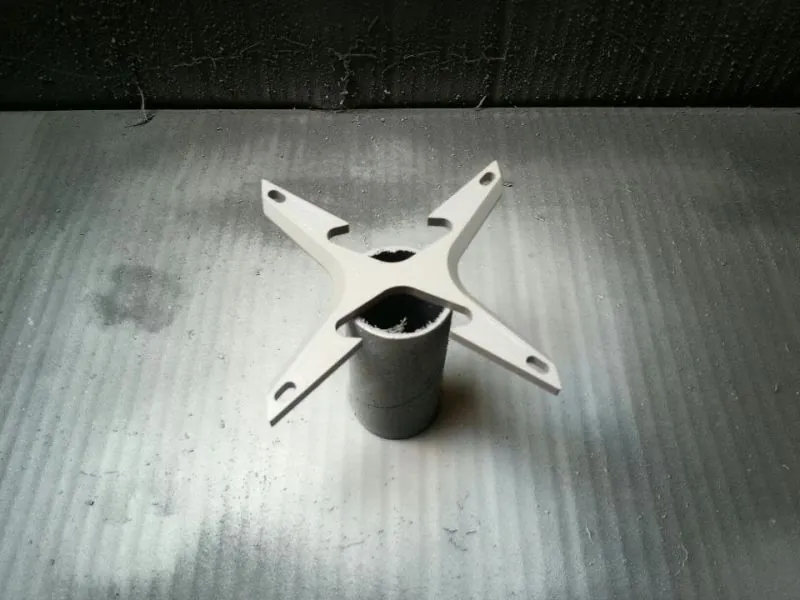

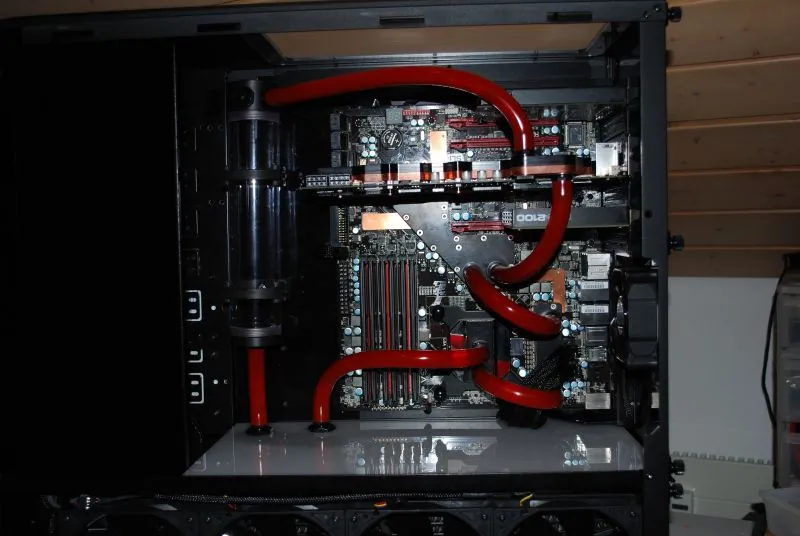

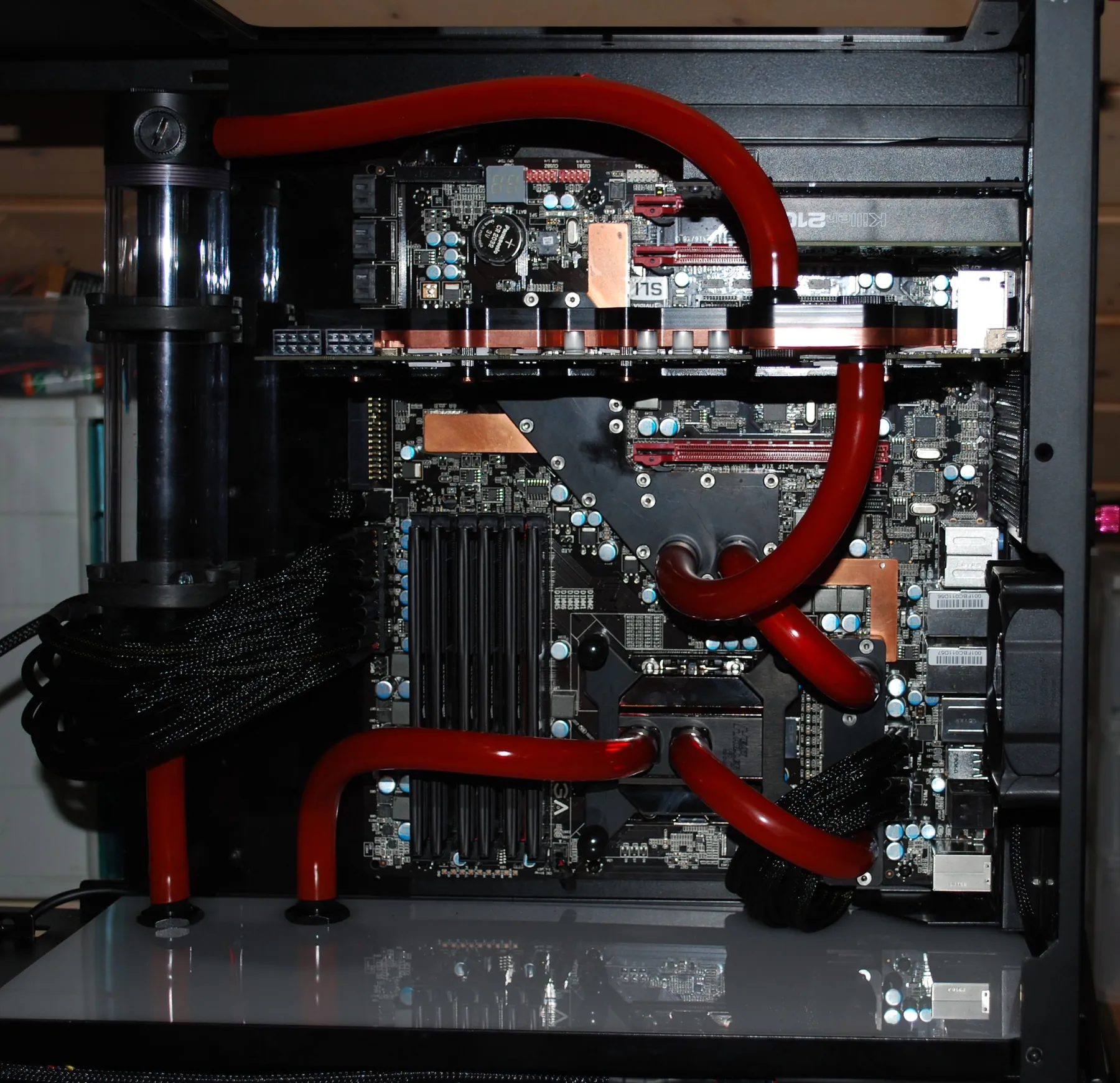

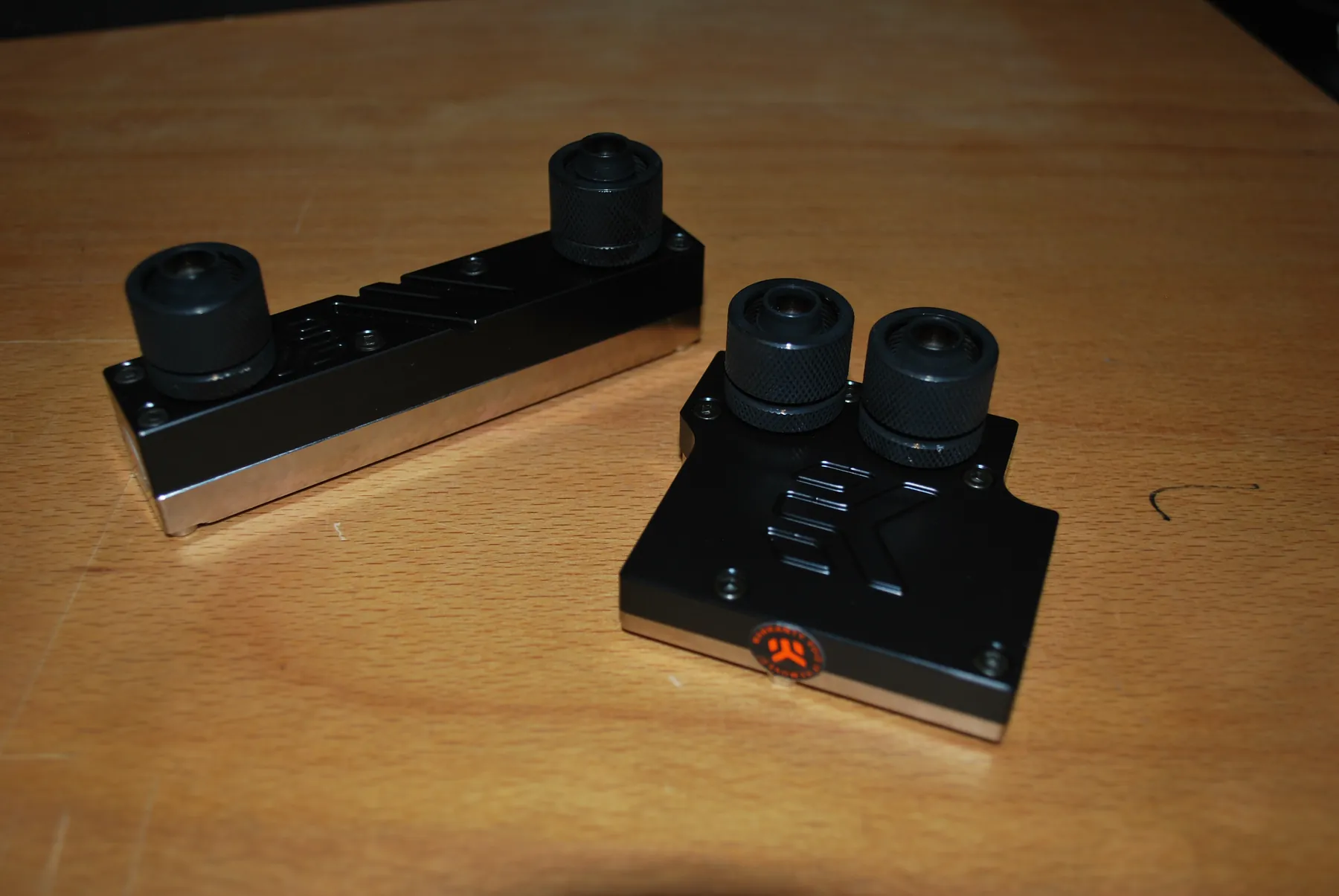

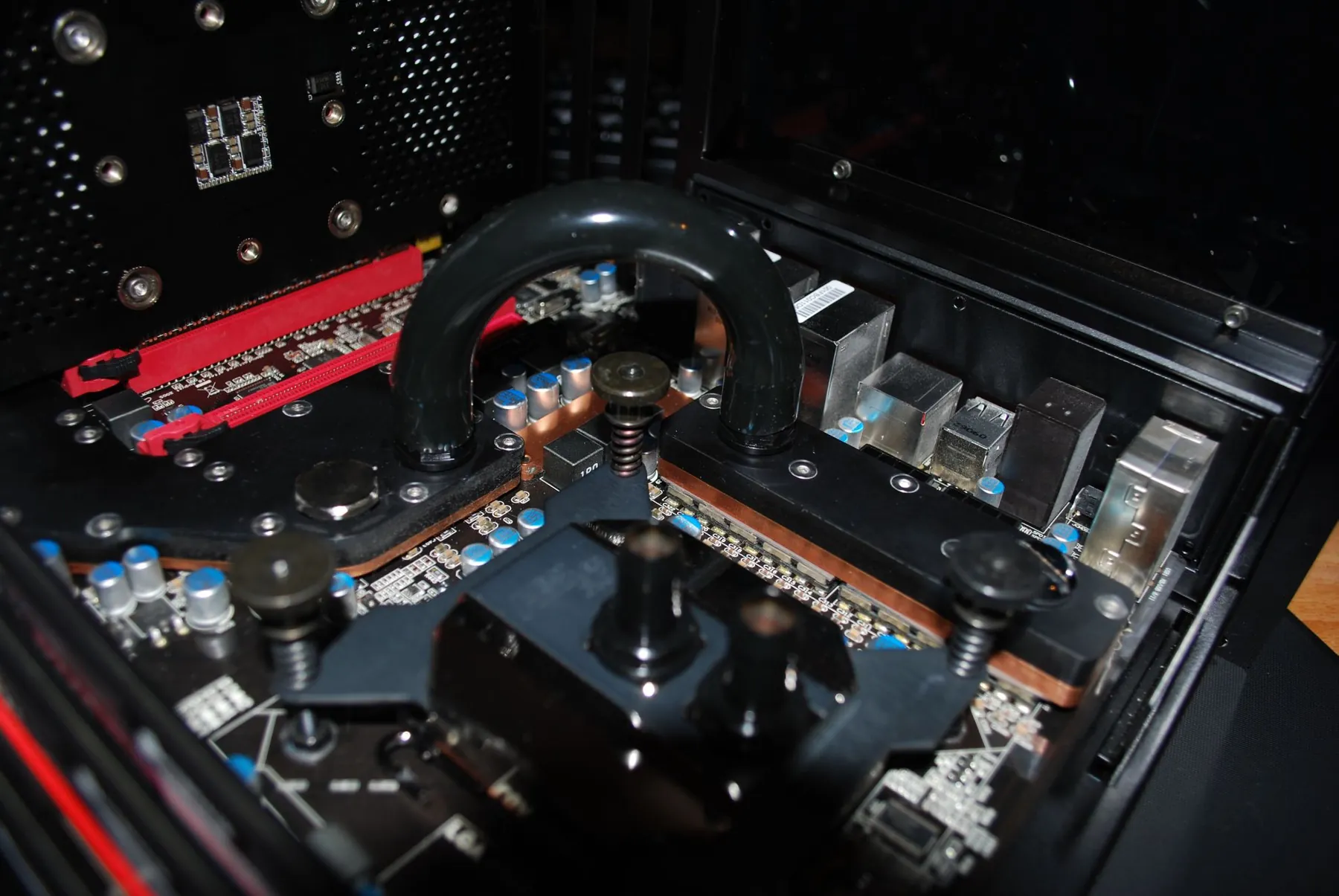

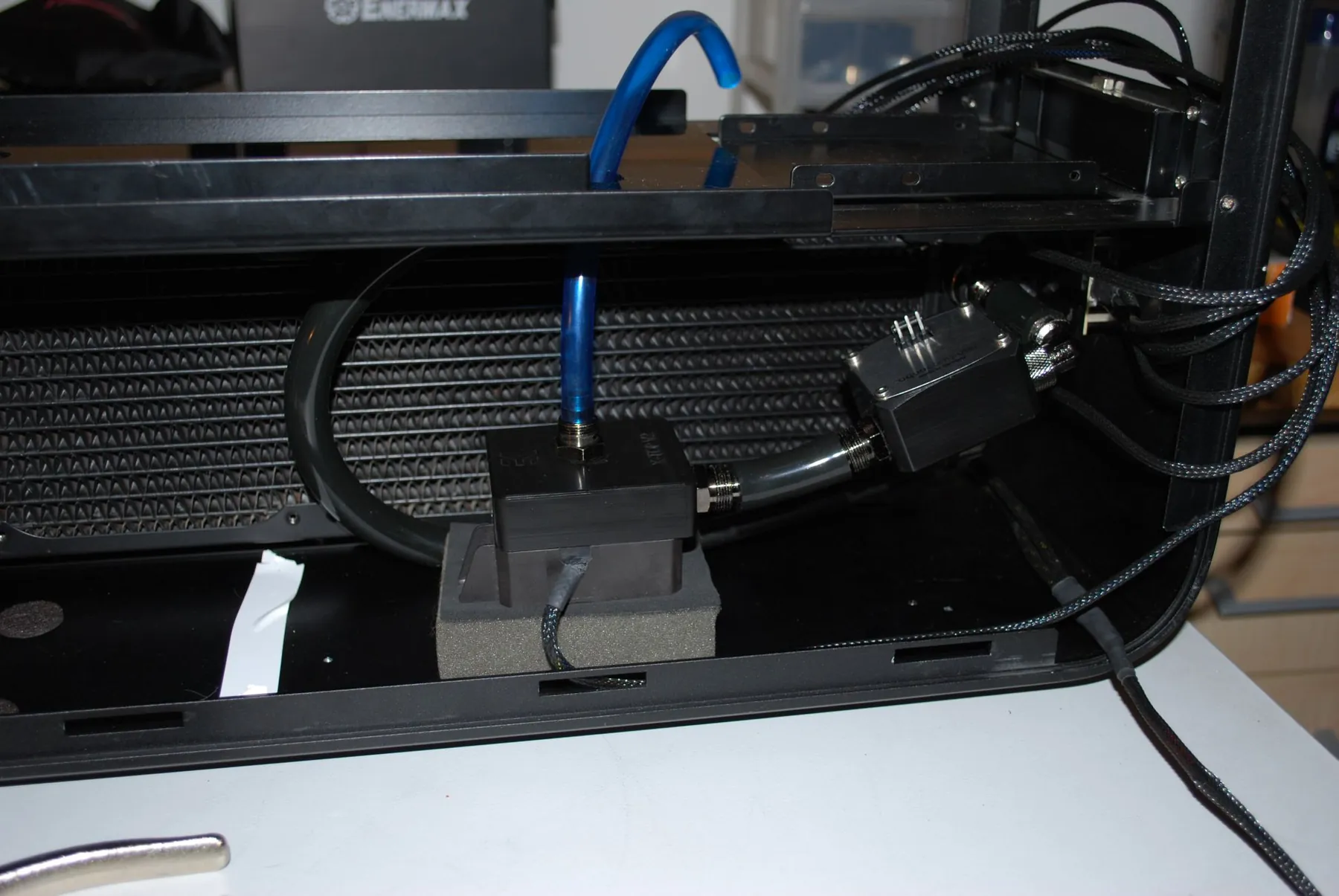

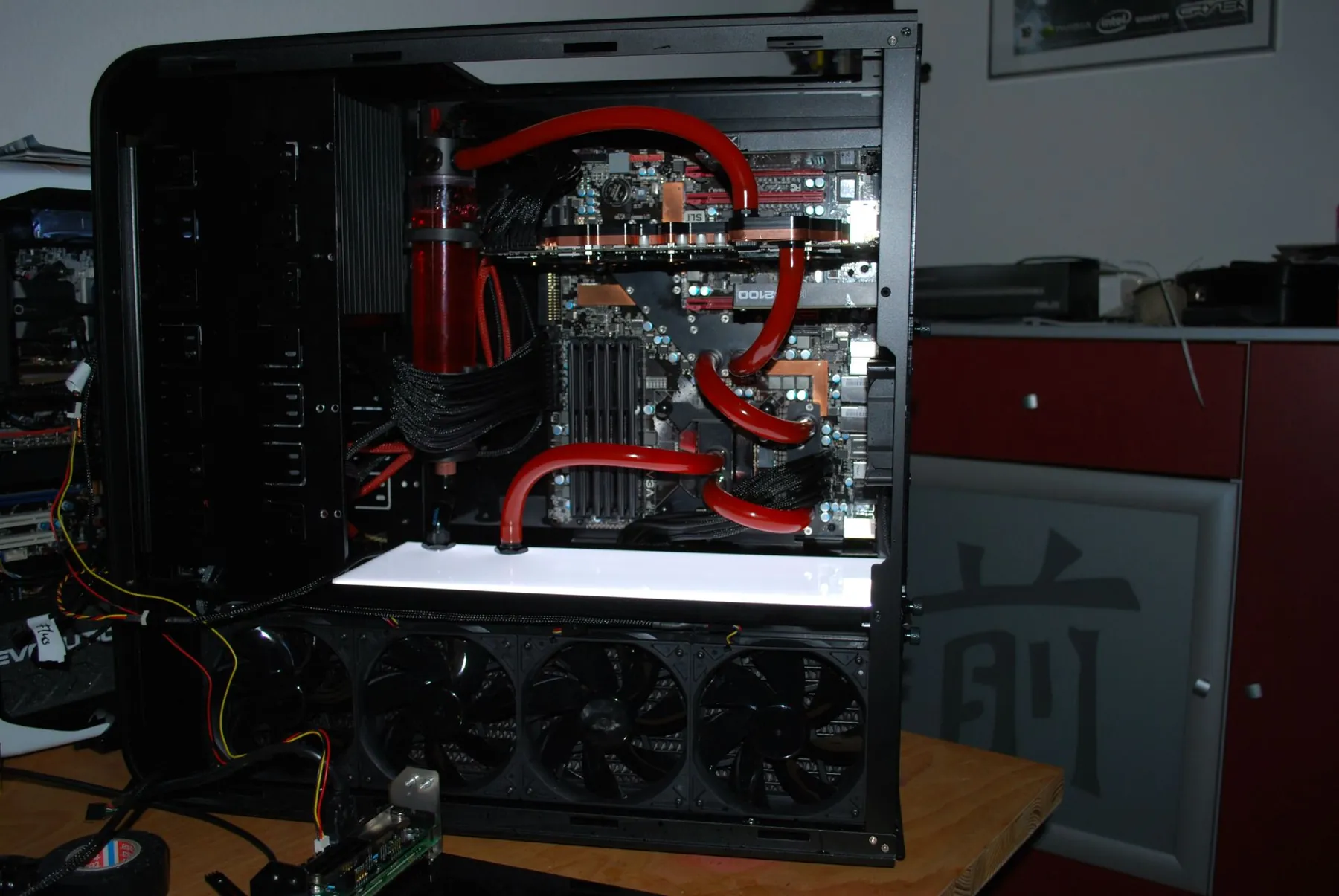

Der Phobya-480er-Radiator und die Laing-Pumpe fanden im unteren Gehäuseteil Platz. Damit blieb im sichtbaren oberen Bereich Raum für Mainboard, Grafikkarte und die Führung des Wasserkreislaufs. Ein Aquaero 4 mit Durchfluss- und Temperatursensoren übernahm die Überwachung und Steuerung. Auch bei den Kühlern entwickelte sich der Aufbau weiter, unter anderem mit einem MIPS Iceforce HF und EK-Mainboardkühlern.

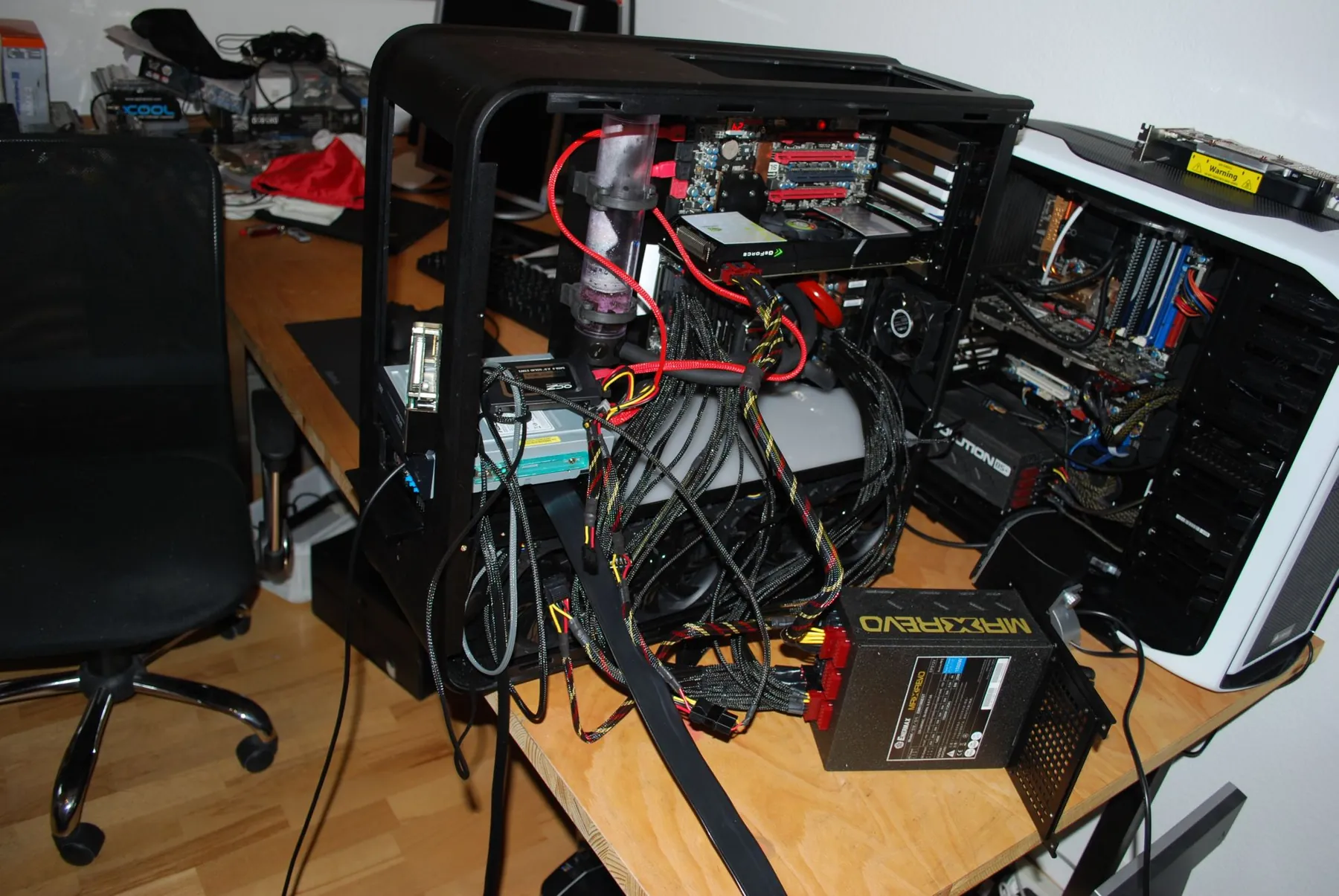

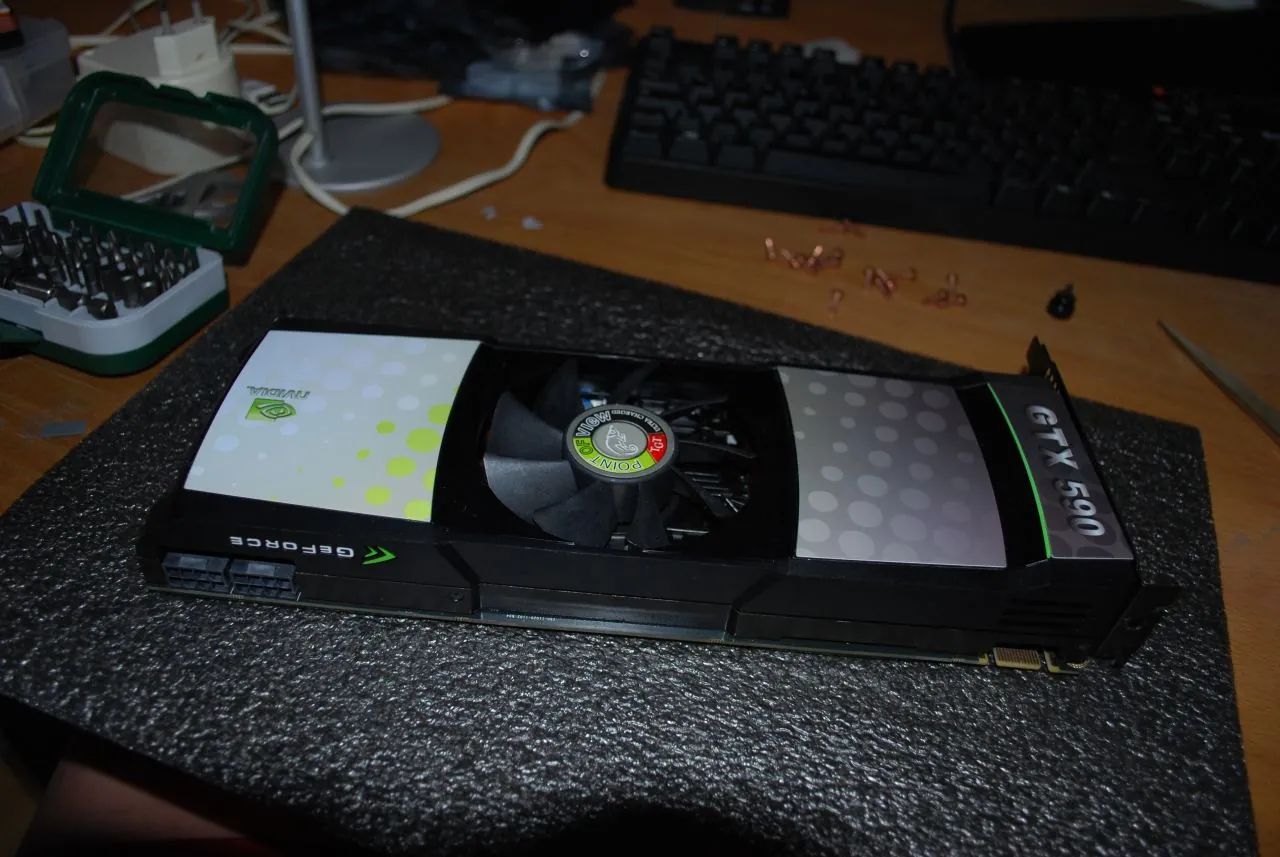

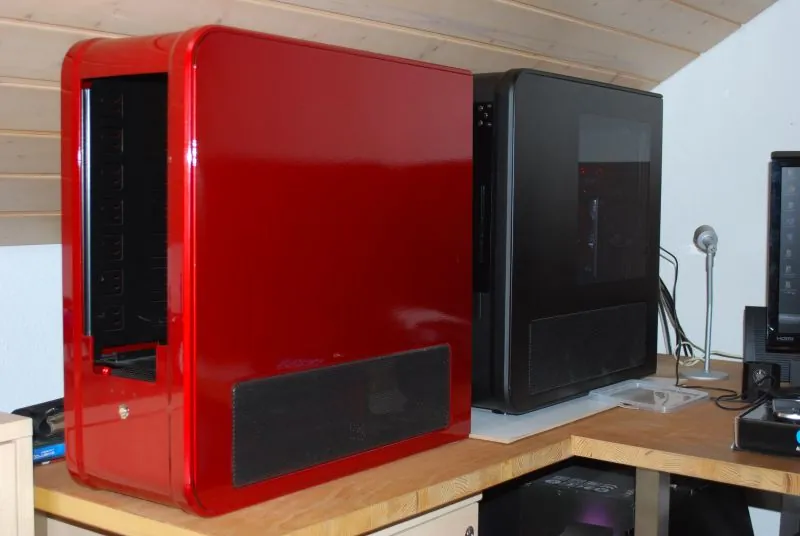

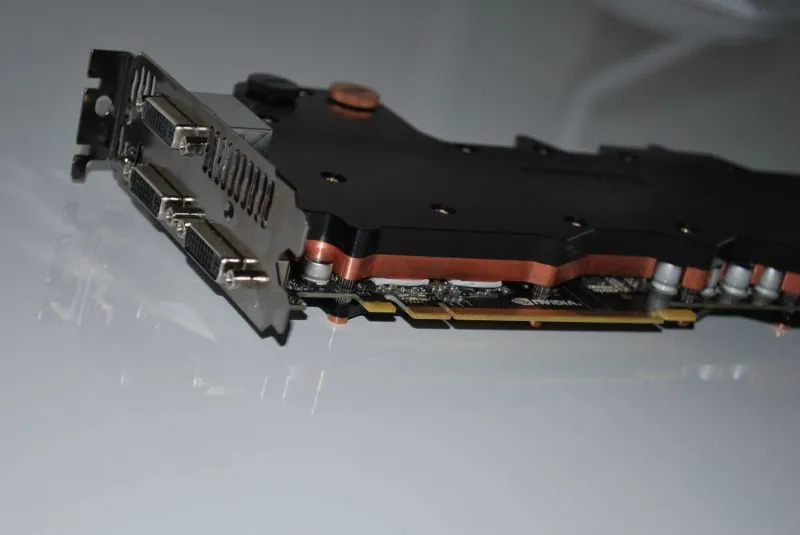

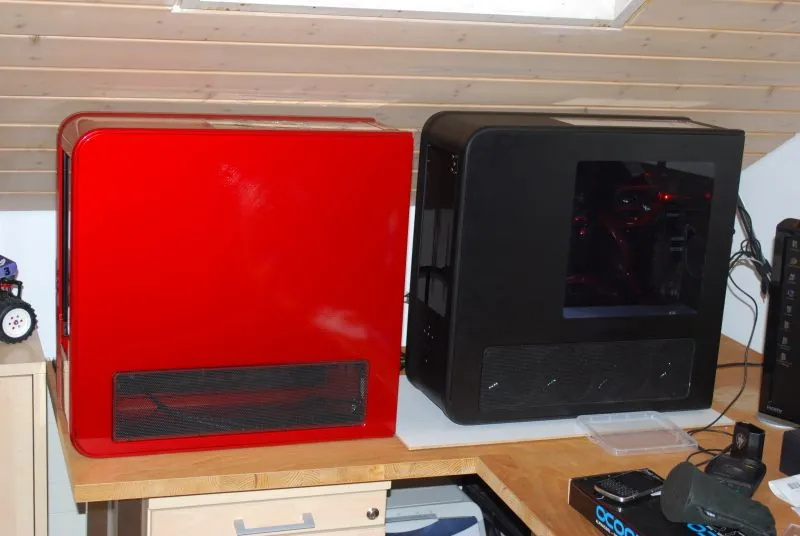

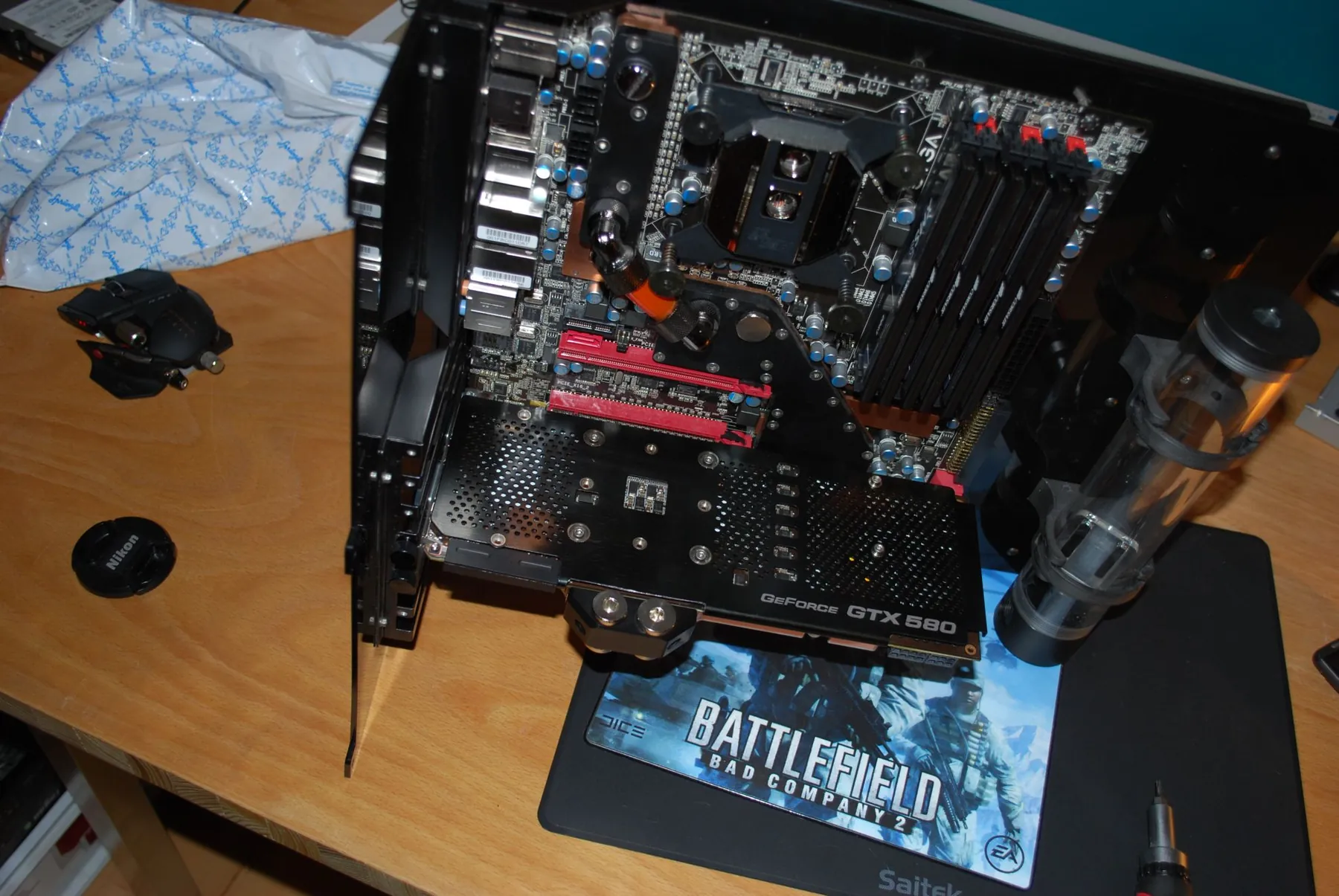

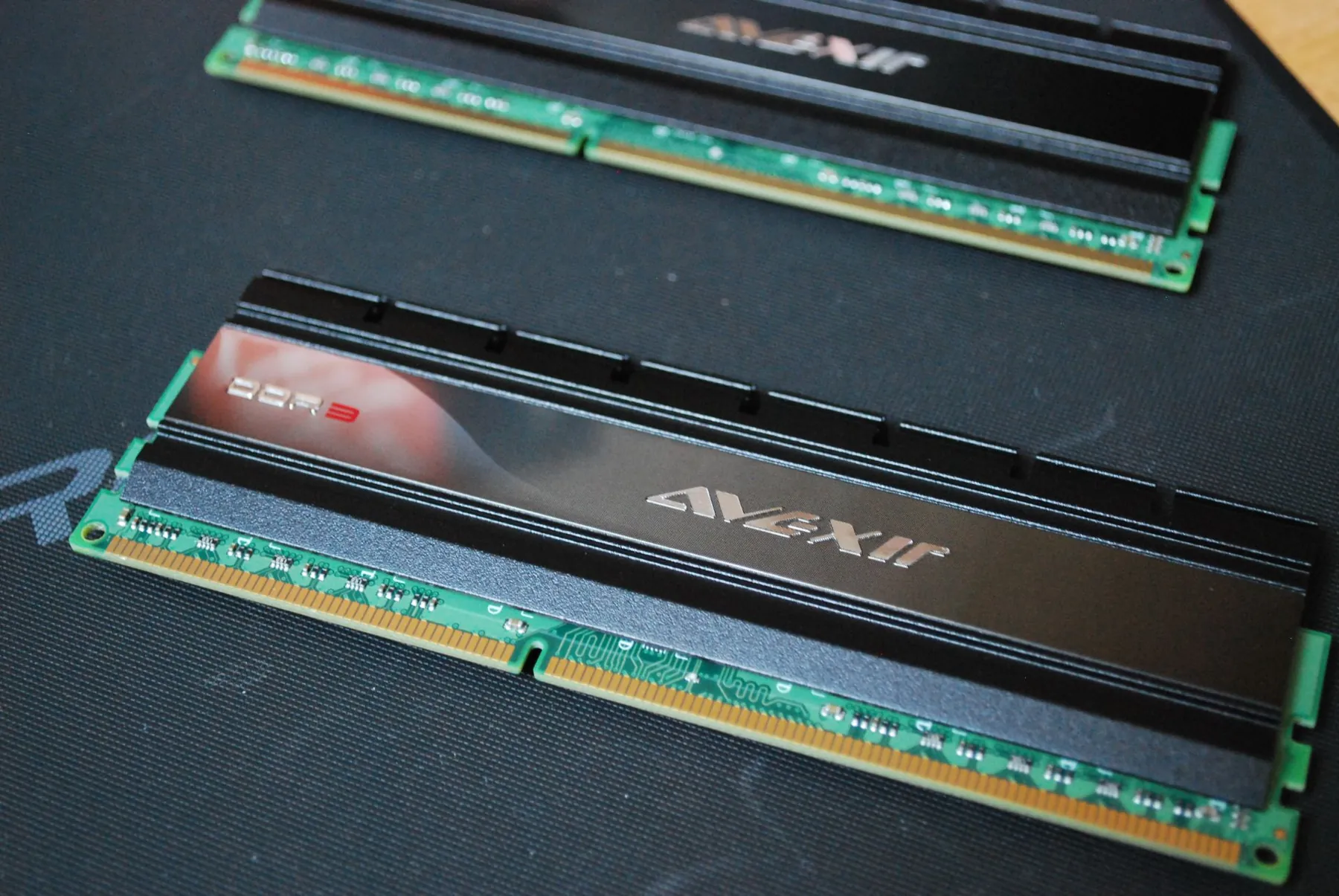

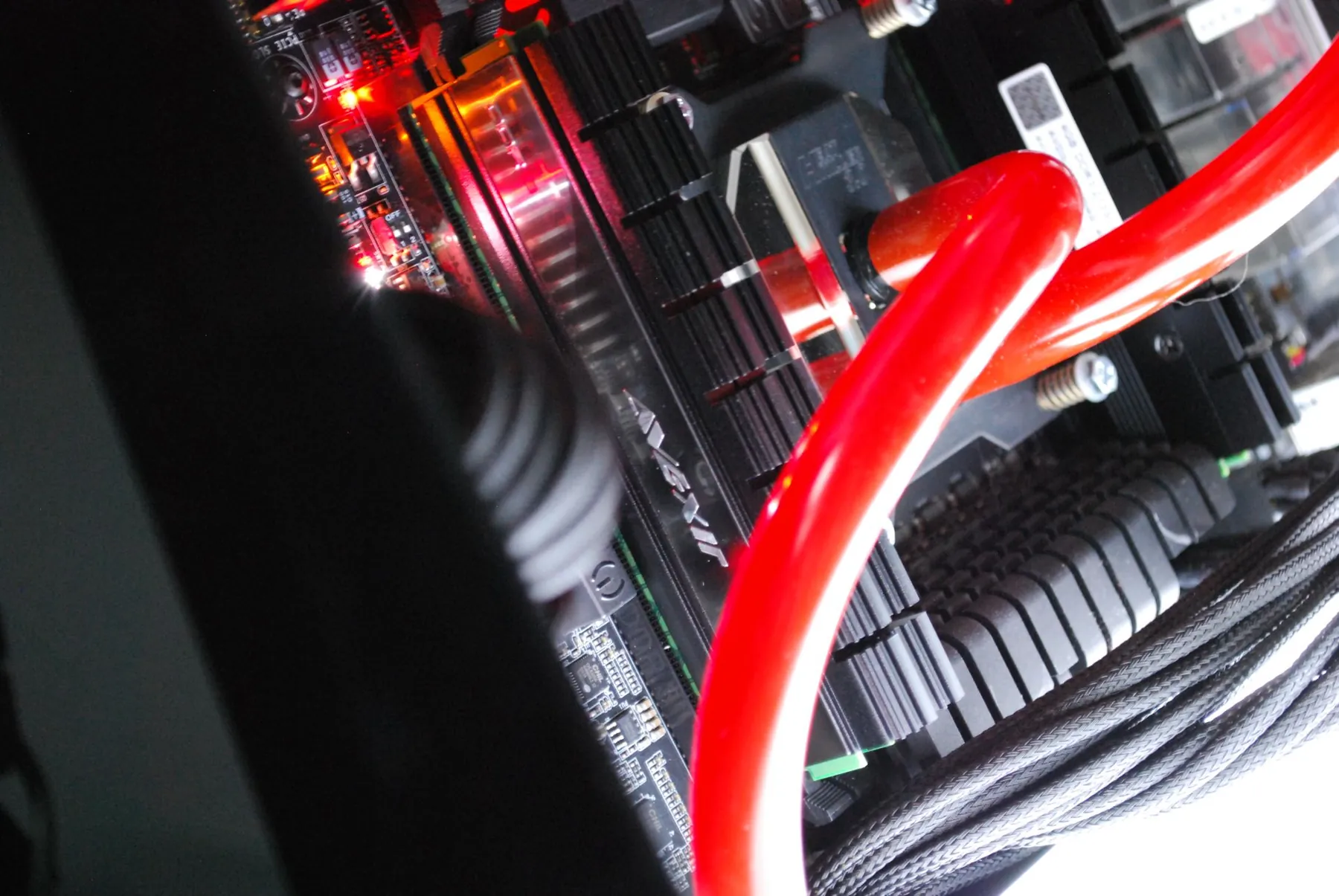

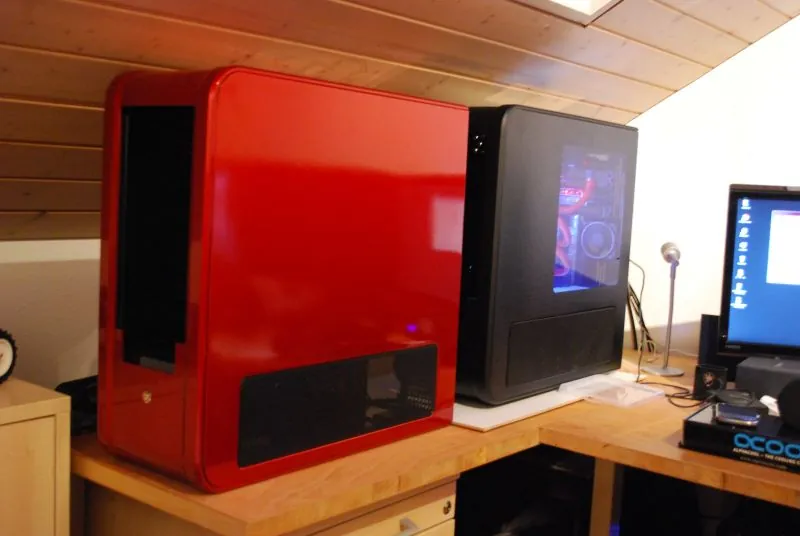

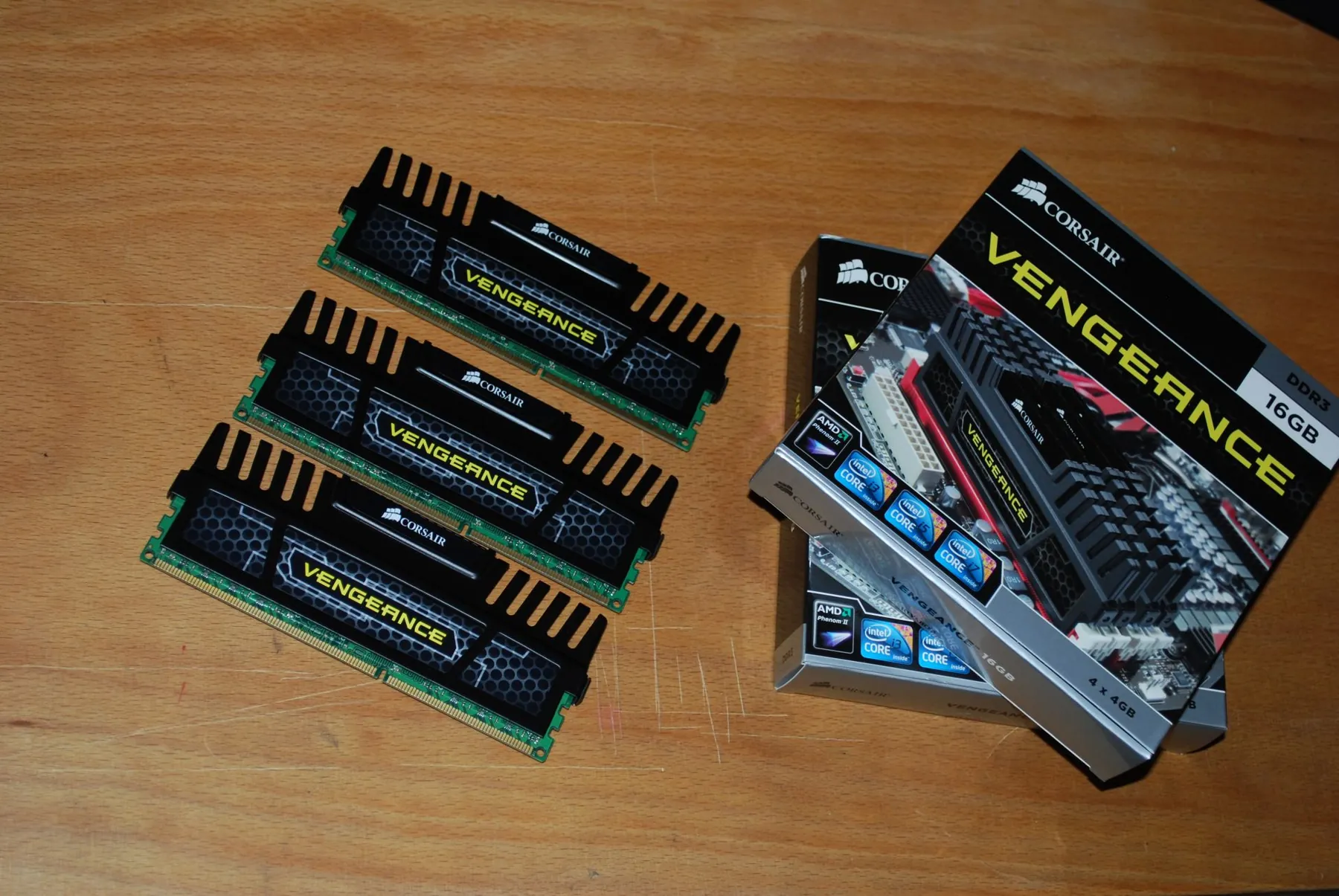

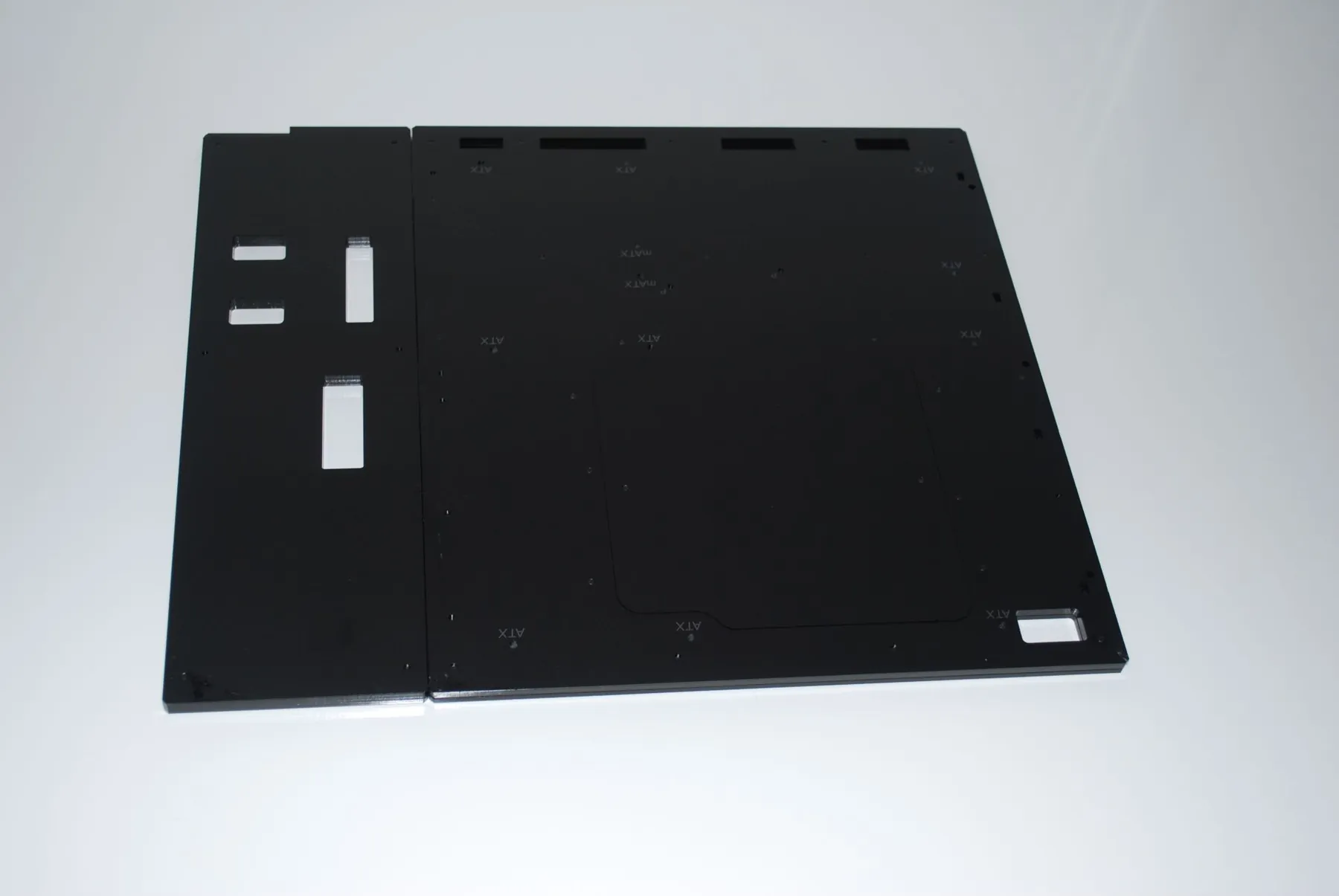

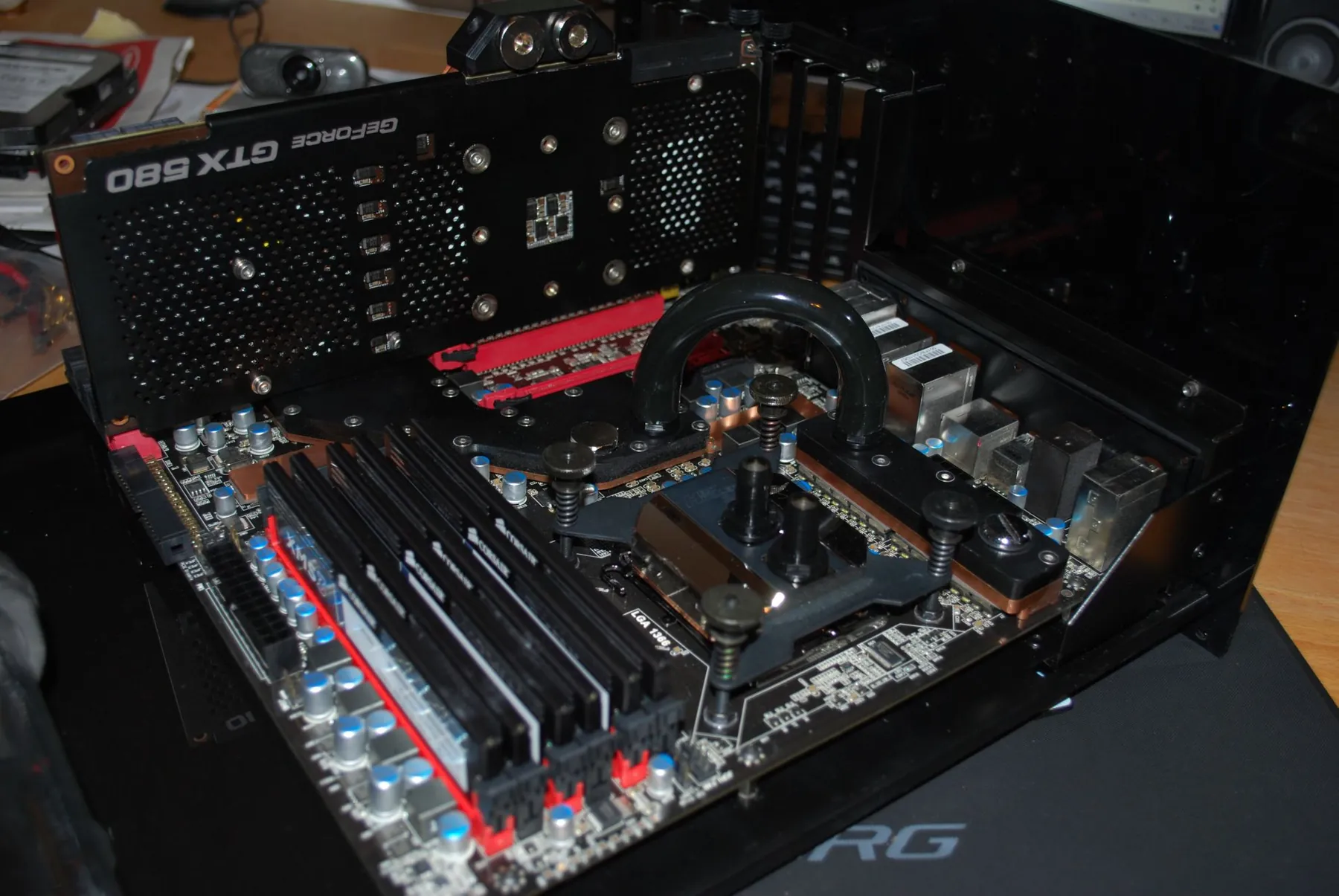

2012 wechselte ich von der X58- auf die X79-Plattform mit einem Core i7-3960X und EVGA X79 FTW. Dazu kamen später 24 GB AVEXIR-Arbeitsspeicher und ein ColdZero-Mainboard-Tray mit passenden Kabeldurchführungen. Bei den Grafikkarten führte der Weg von der MSI GeForce GTX 580 Hydrogen über die Point of View GTX 590 UC zur einzelnen EVGA GeForce GTX 680 Hydro Copper. Hardware und ausgewählte Teile dieses Aufbaus bildeten anschliessend die Basis für das rote TJ07 Dormant Red.
Hardware-Verlauf und Specs findest du unter der Fotogalerie ↓
Fotogalerie 174 Aufnahmen · chronologisch
Die Galerie folgt dem Aufbau und den späteren Umbauten von August 2011 bis Juli 2012.
Erste Ausbaustufe · August 2011 bis Januar 2012 118 Aufnahmen
Umbau auf X79 · April 2012 13 Aufnahmen
Letzte Ausbaustufe · Juni bis Juli 2012 43 Aufnahmen
Hardware im Verlauf
- CPU
- Intel Core i7-965 Extreme Edition → Intel Core i7-3960X (C2)
- Mainboard

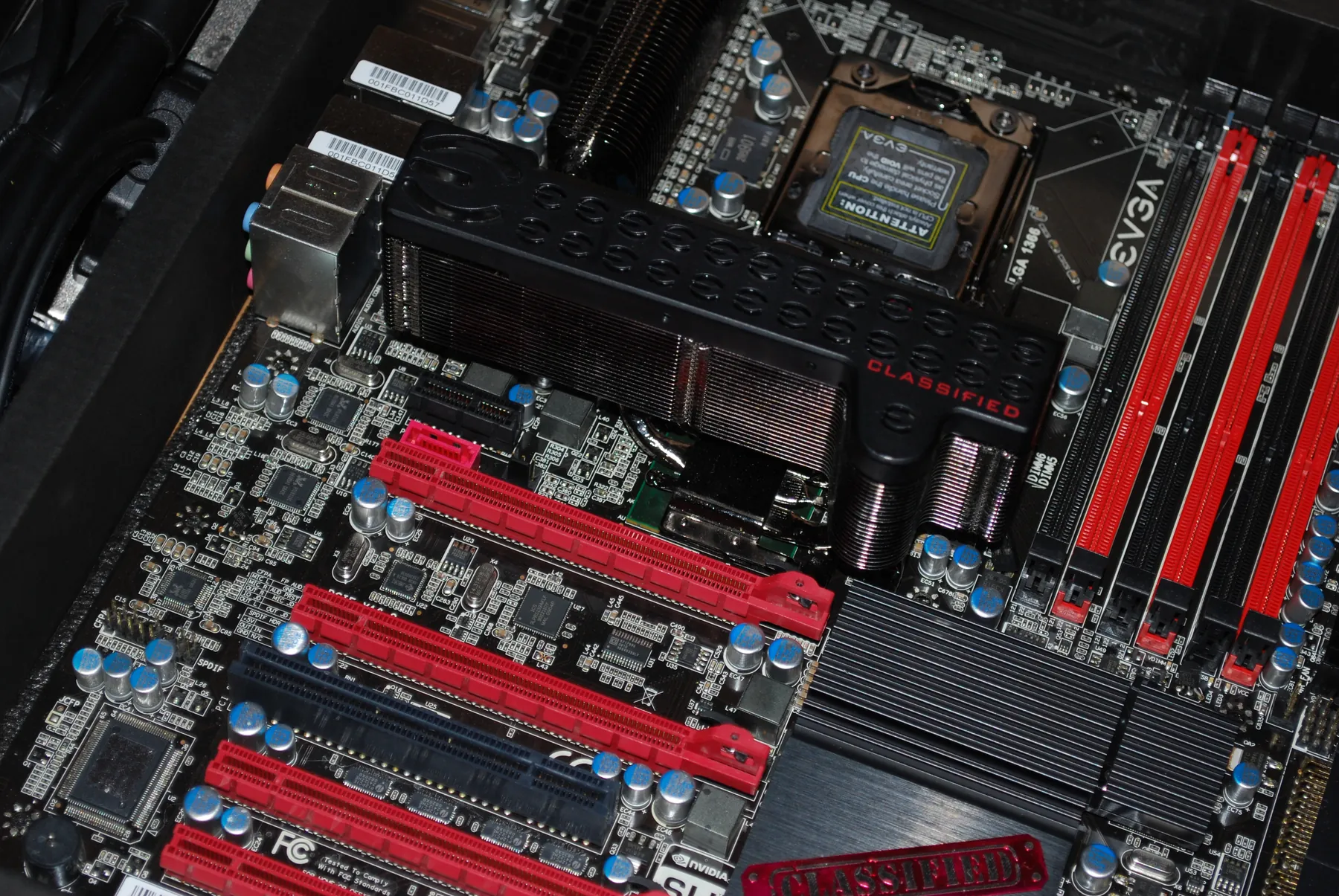

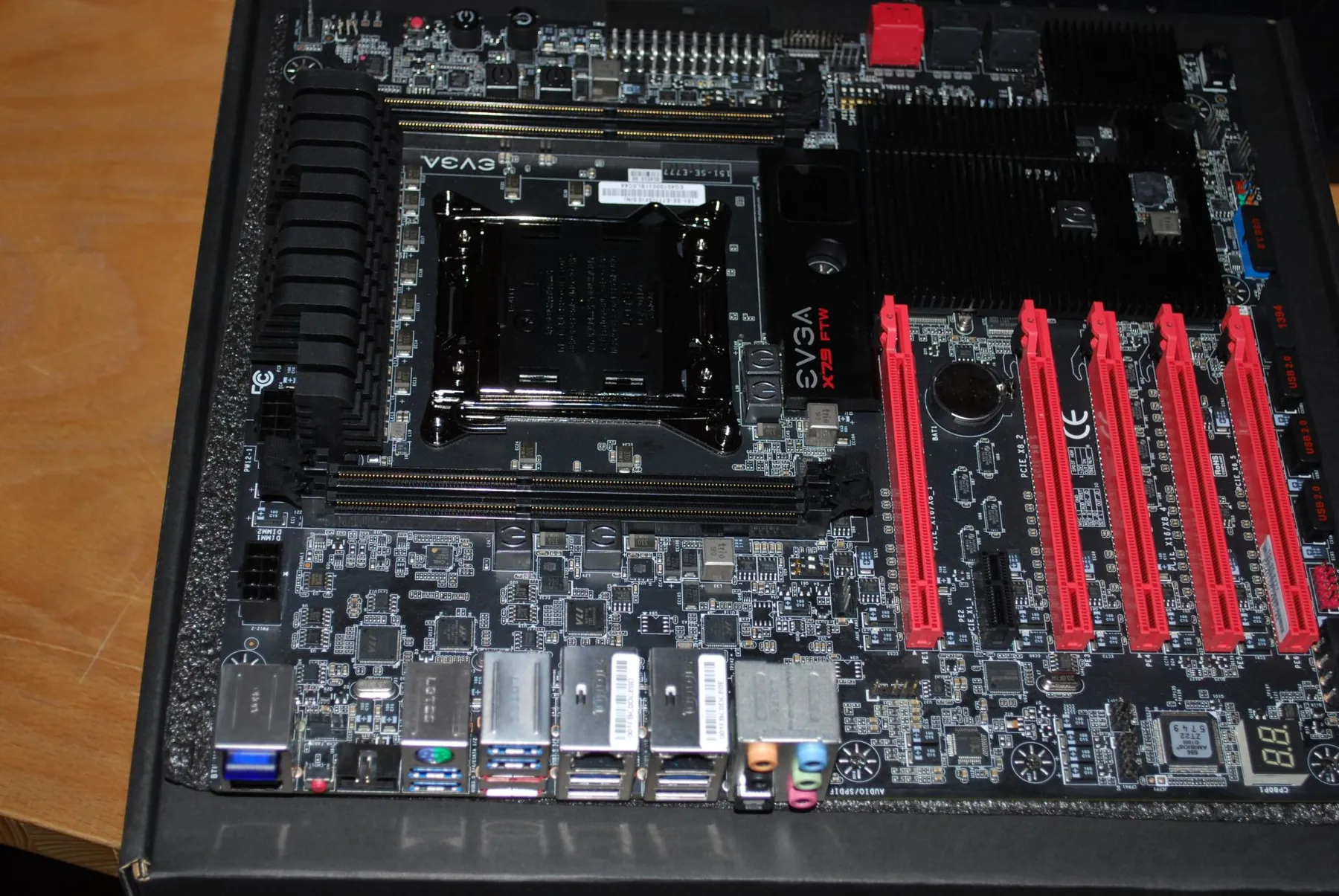

- EVGA X58 Classified E759 (NF200) → EVGA X79 FTW
- Grafikkarte

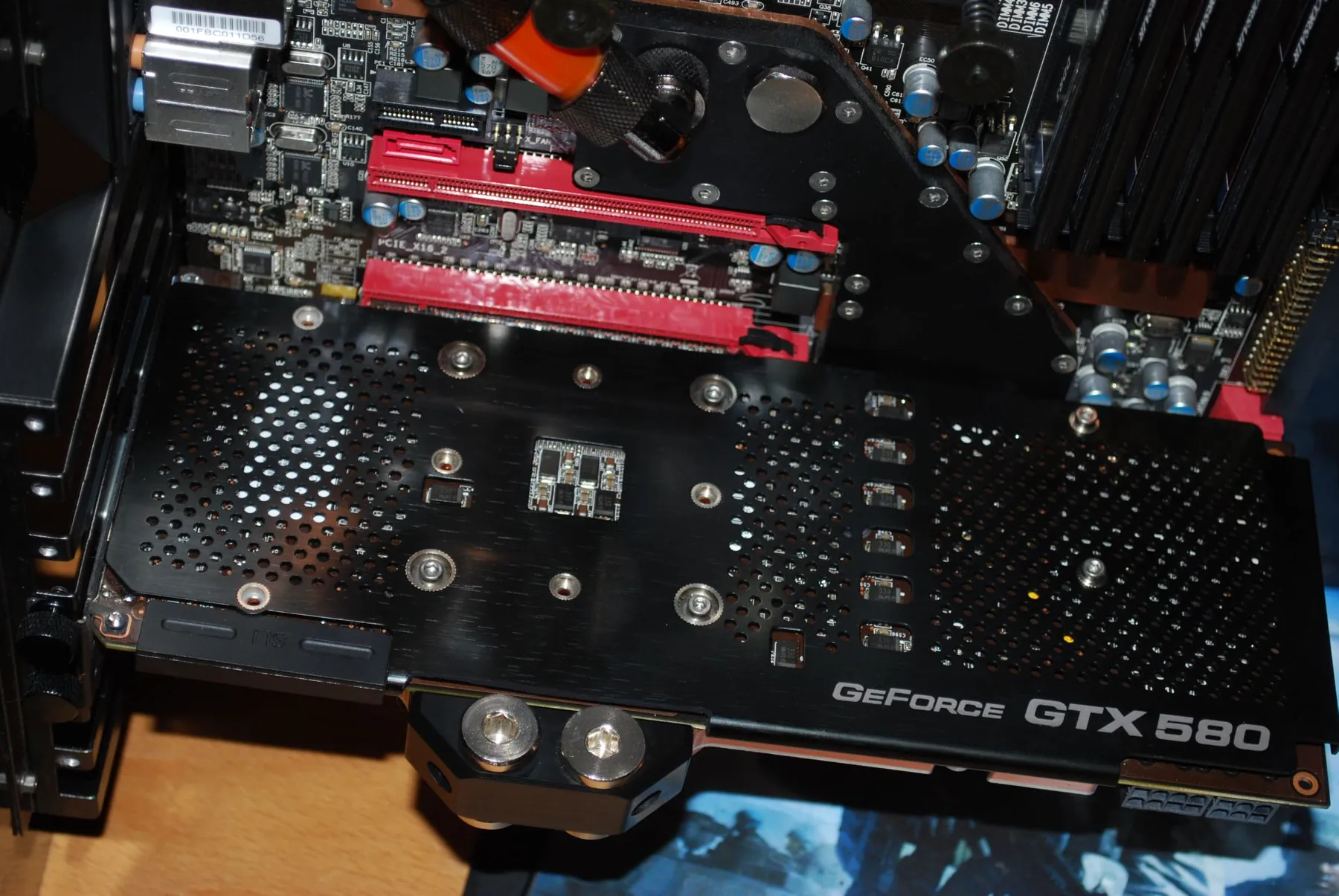

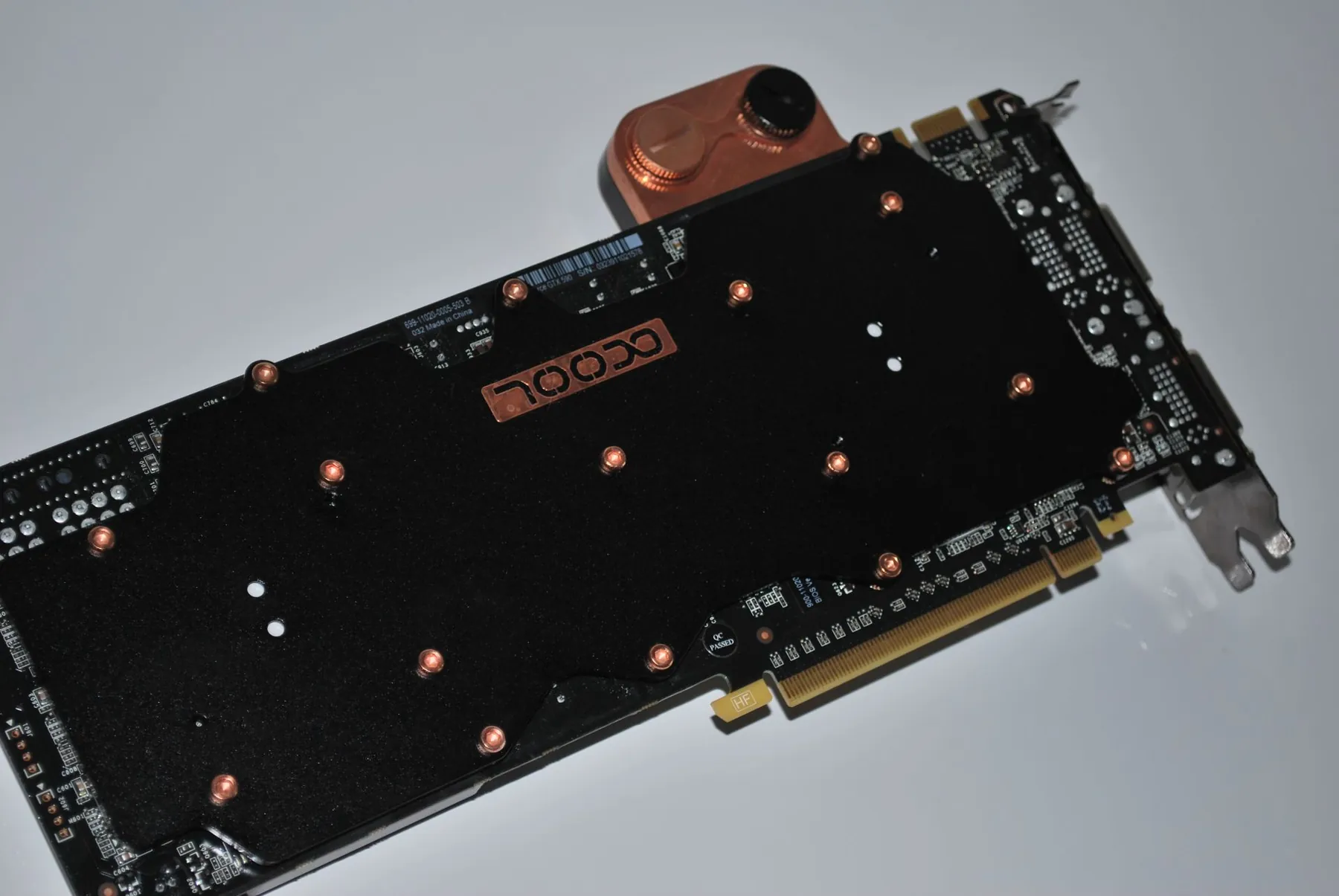

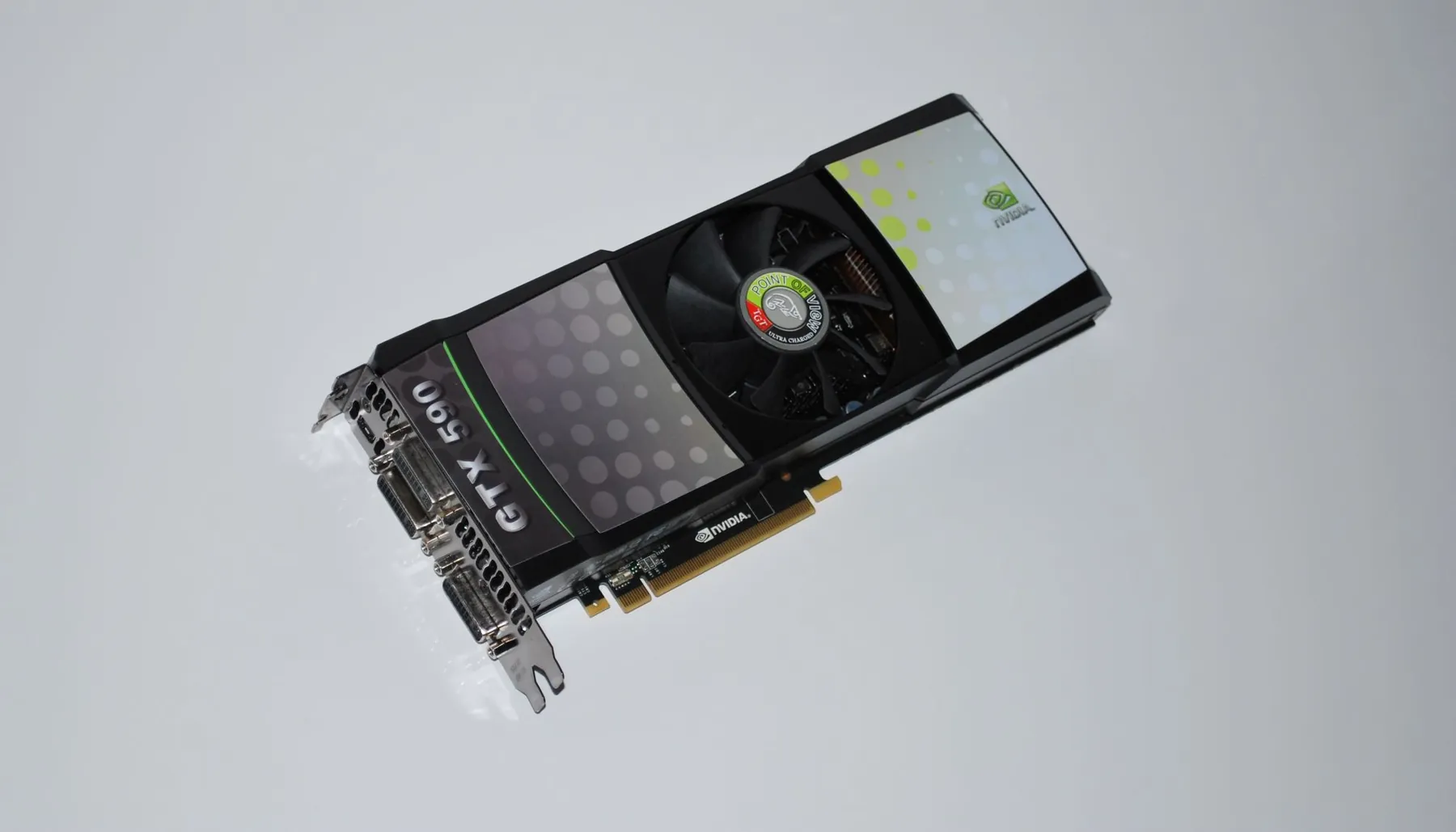

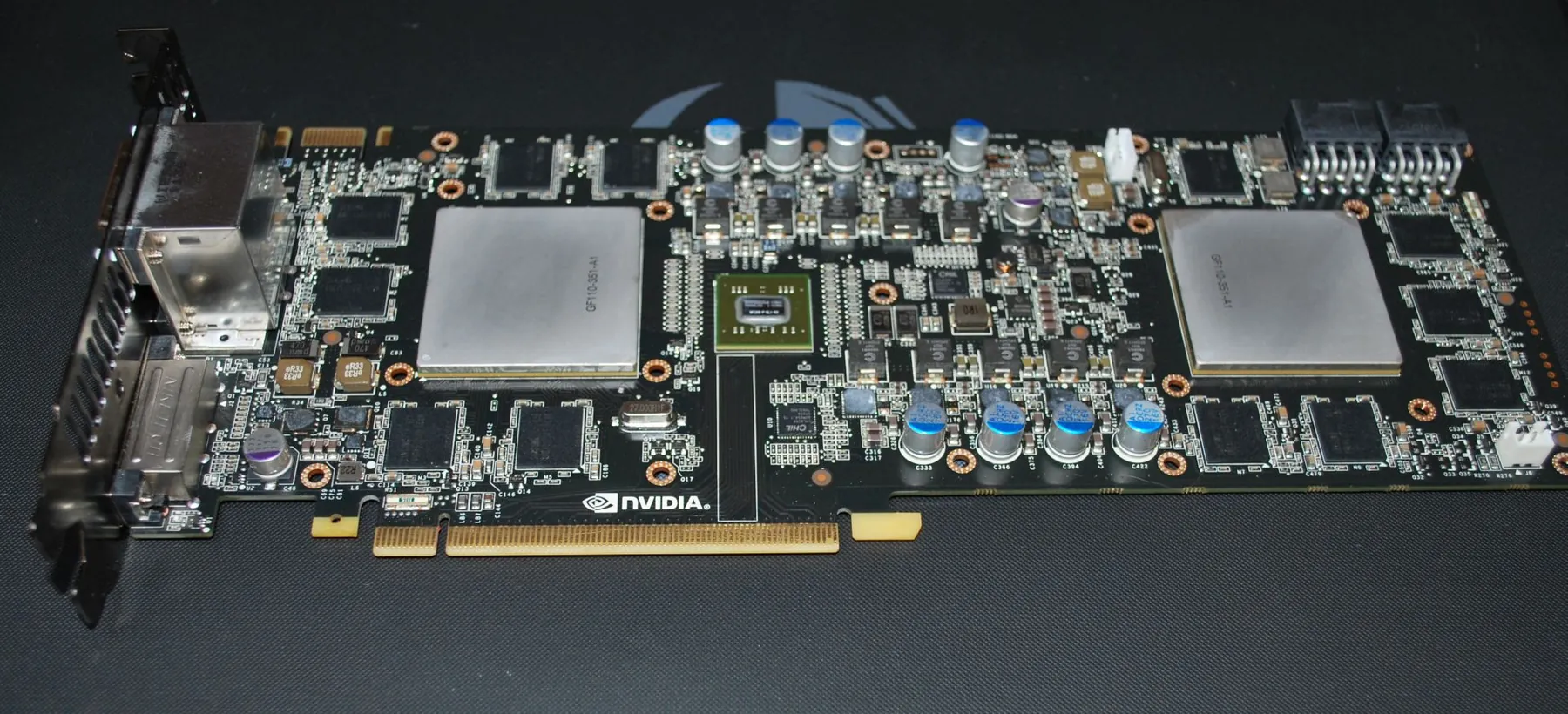

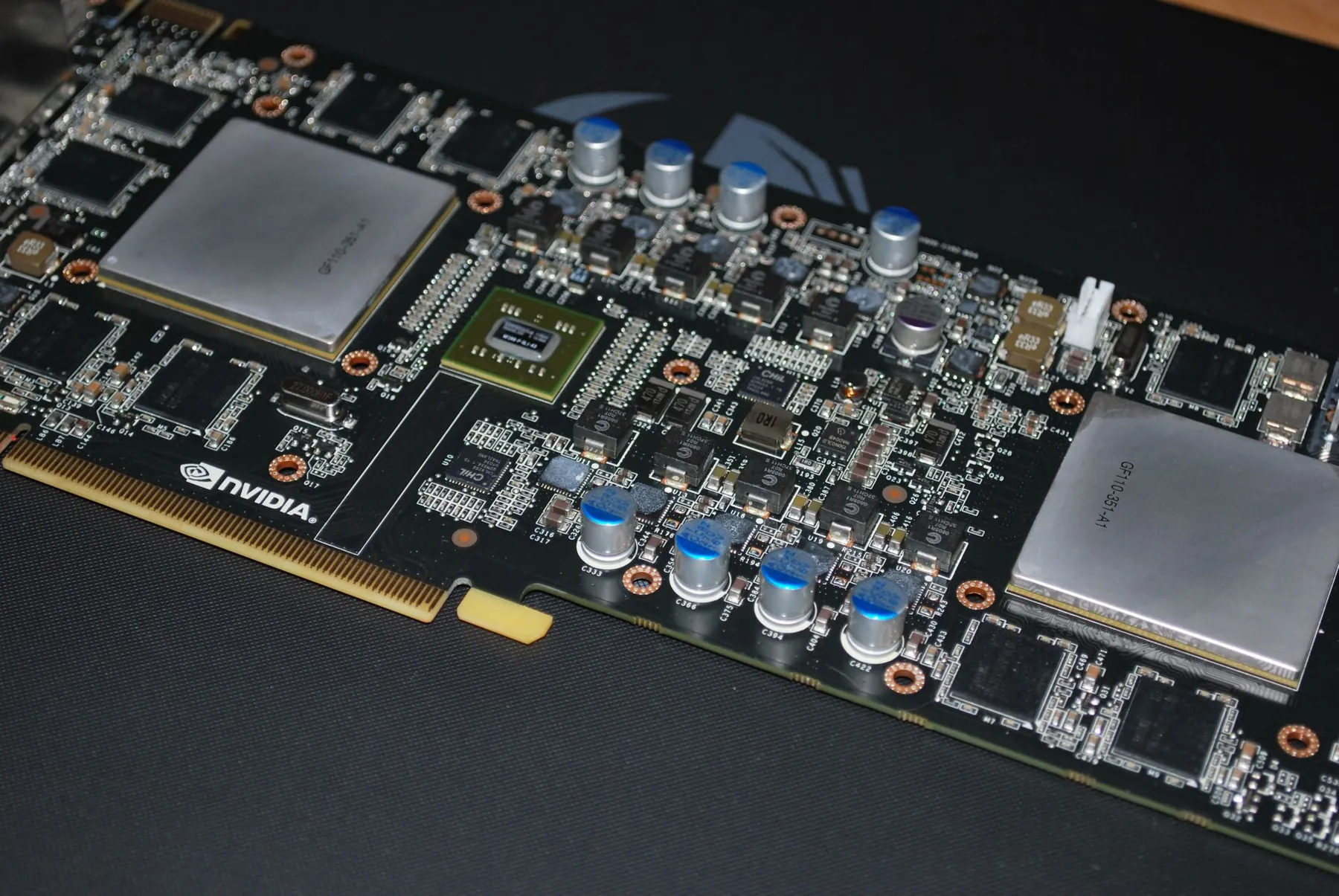

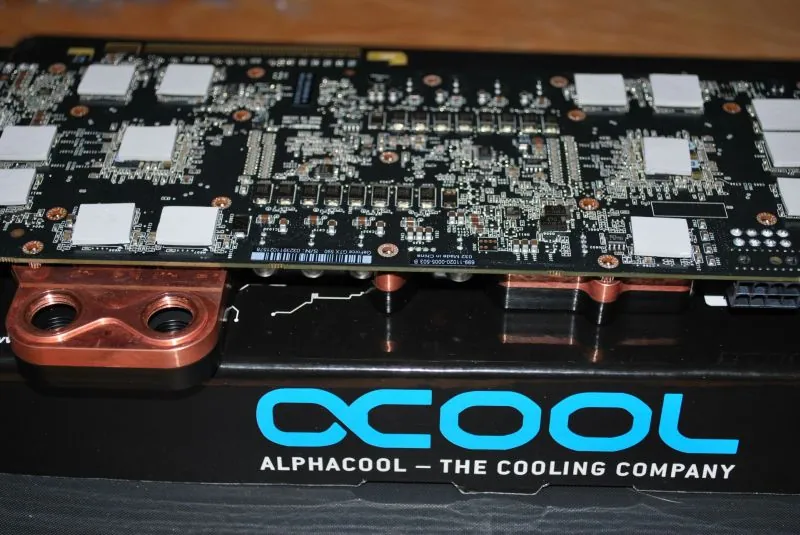

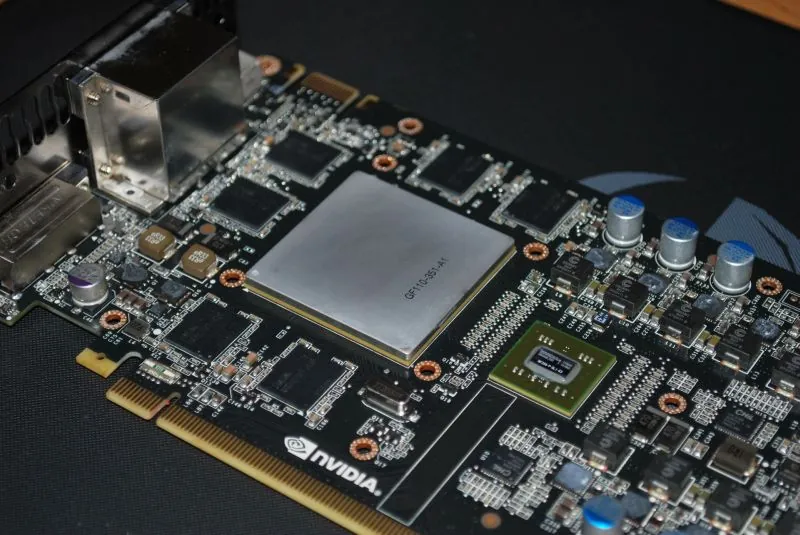

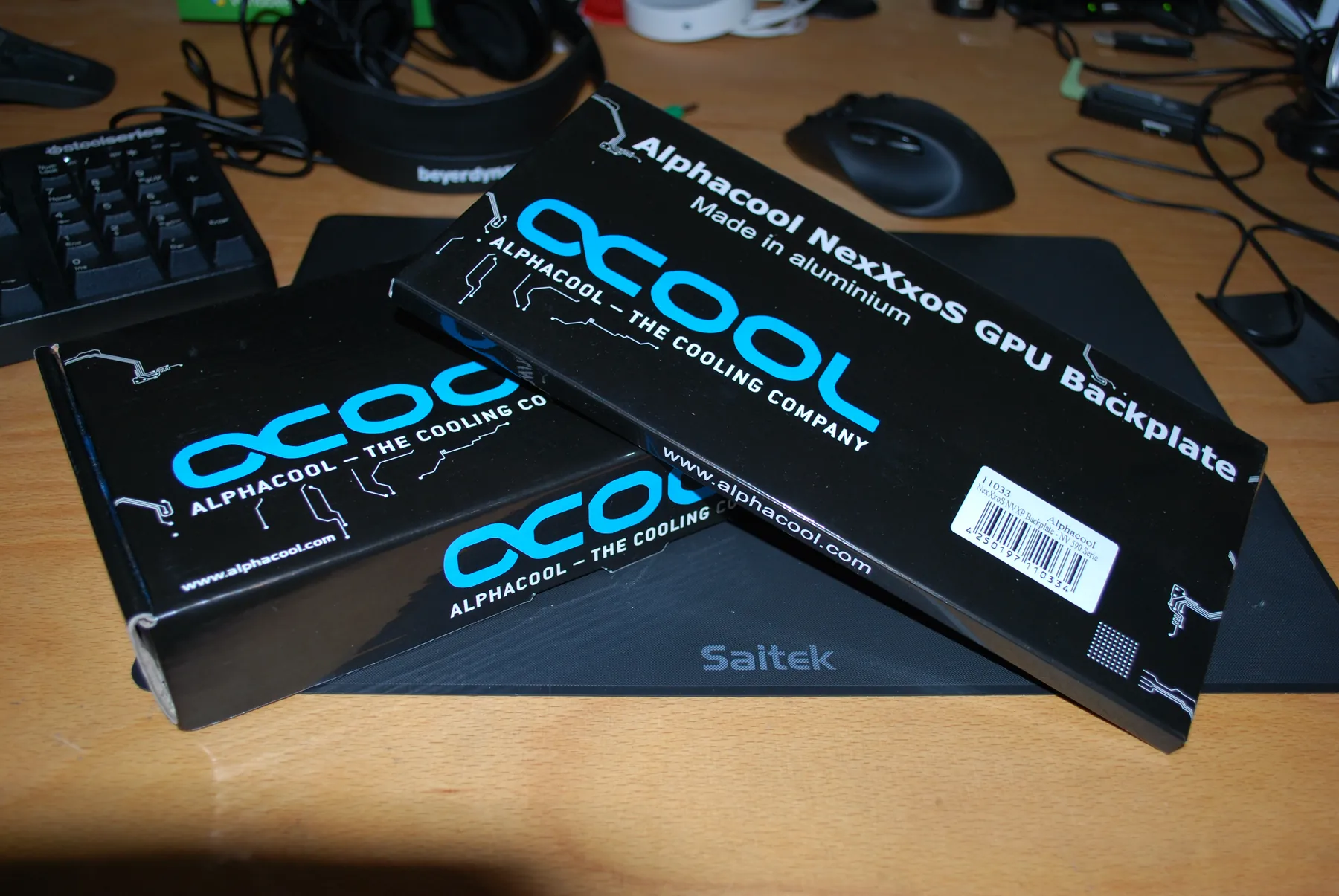

- MSI GeForce GTX 580 Hydrogen → Point of View GeForce GTX 590 UC → EVGA GeForce GTX 680 Hydro Copper

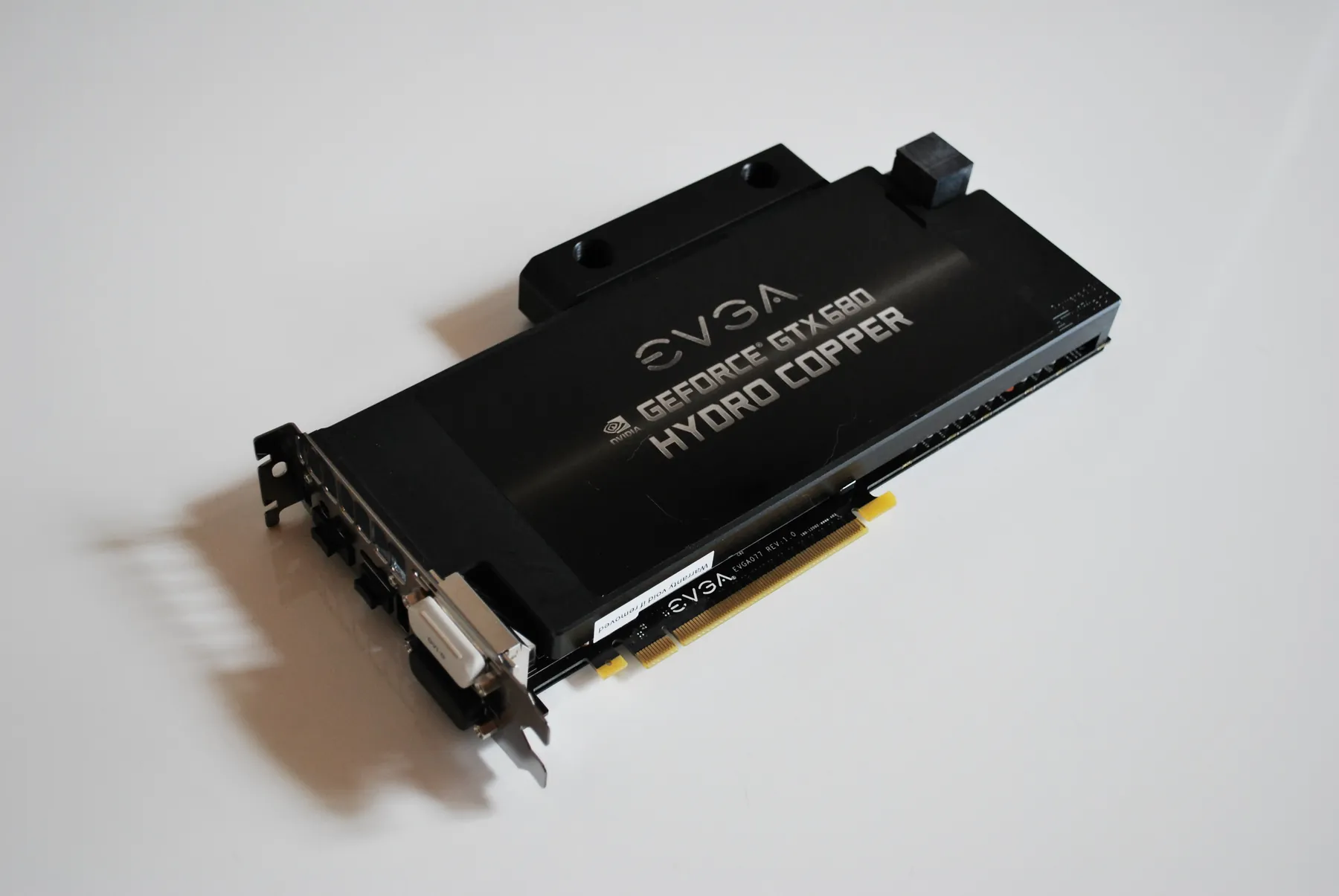

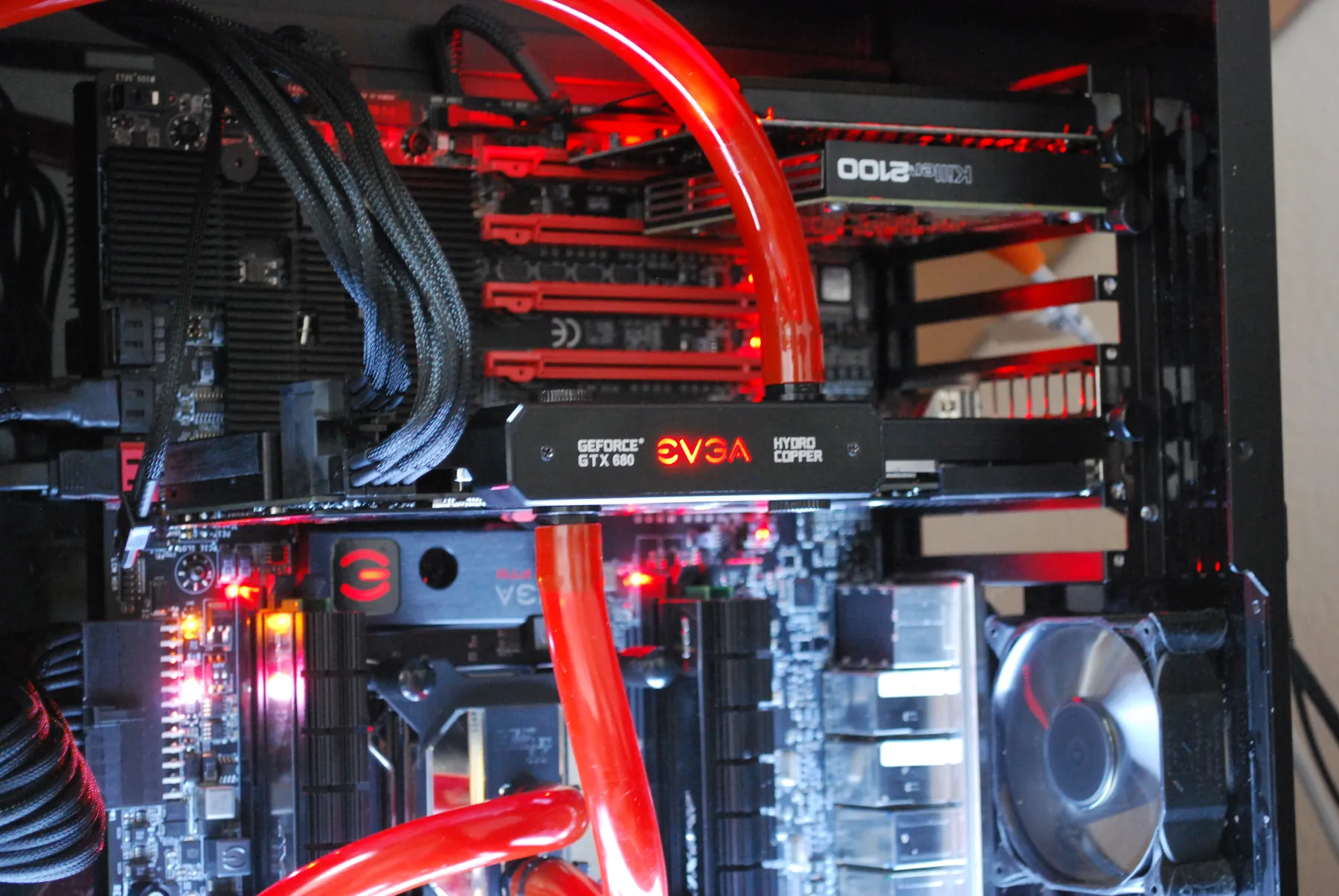

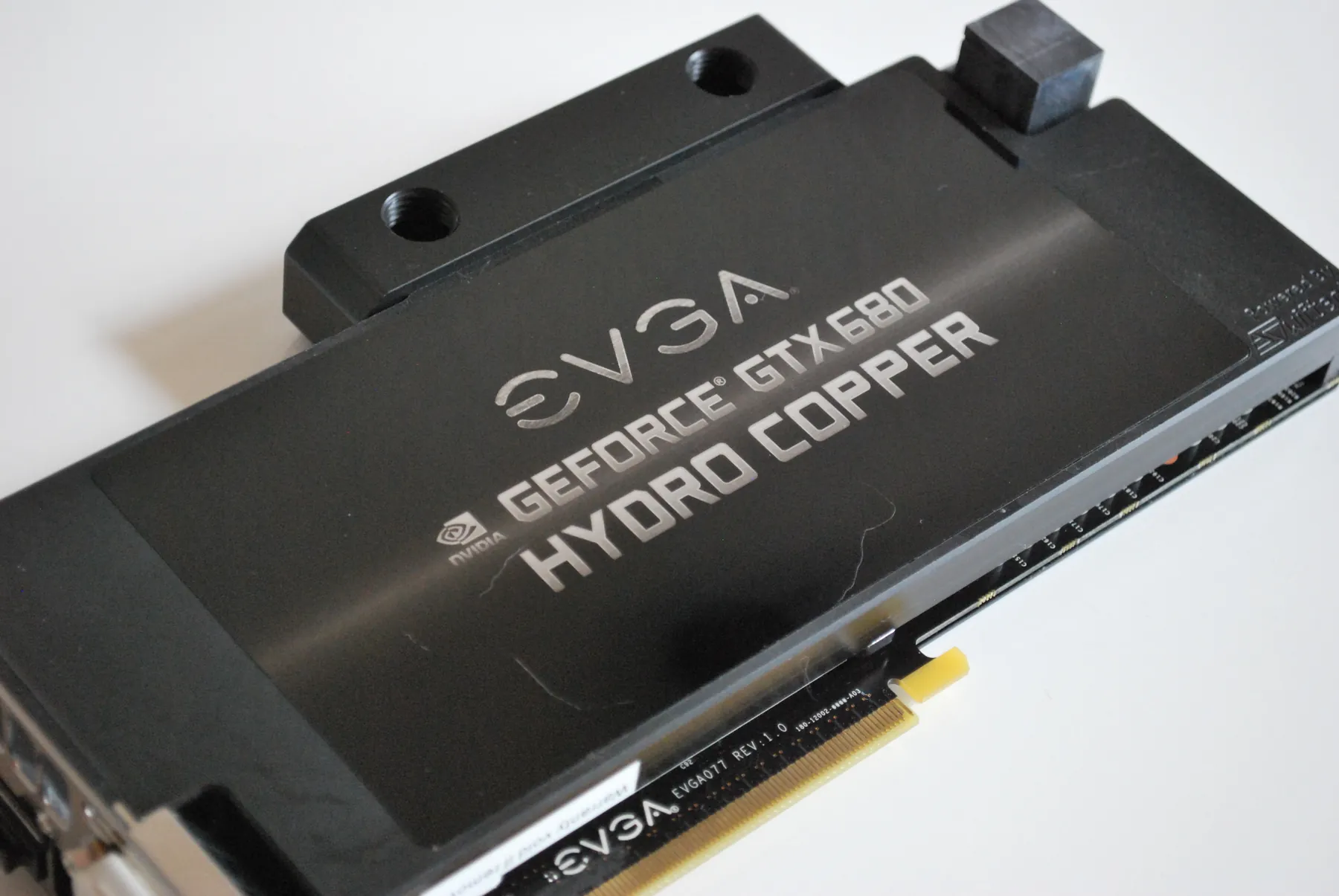

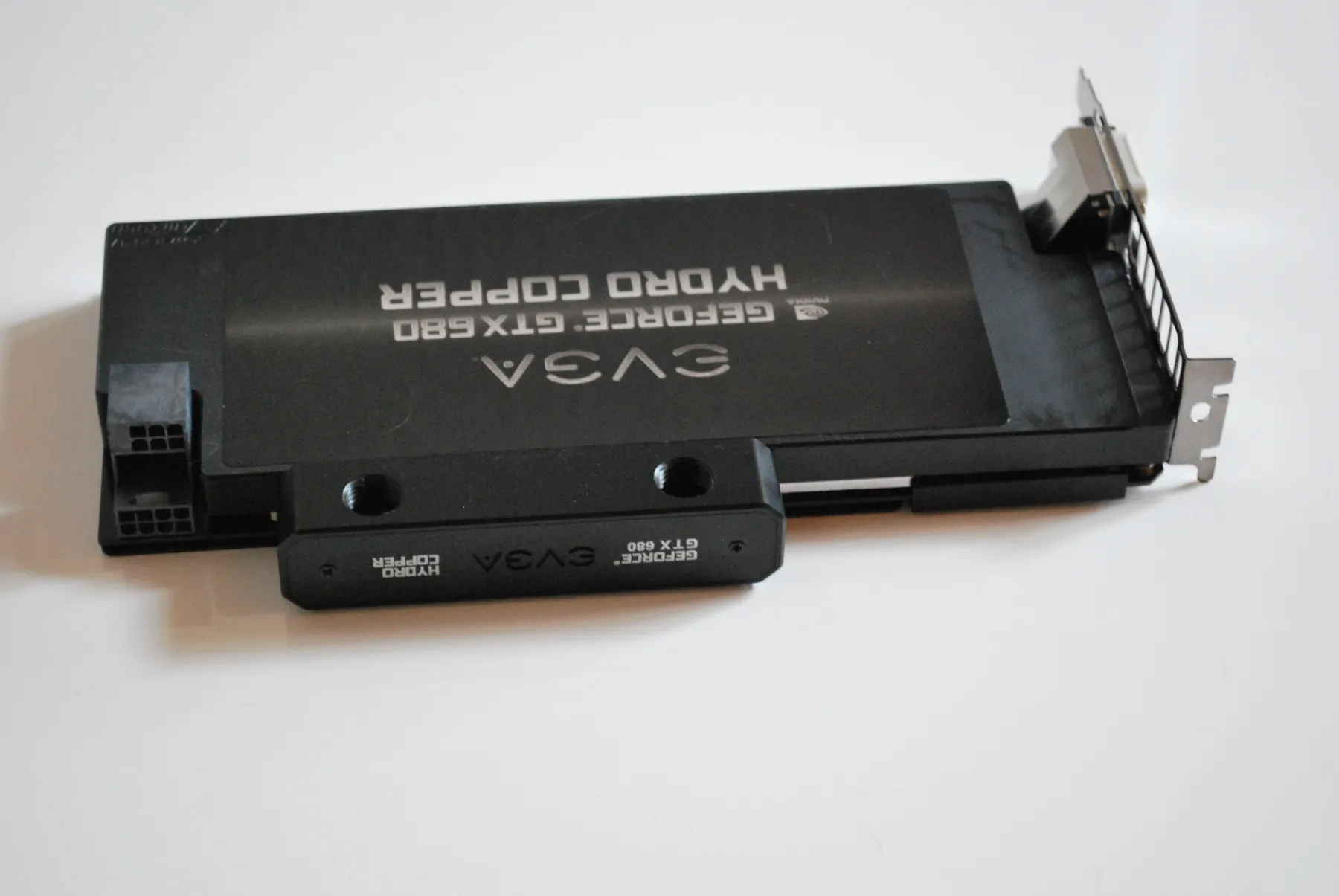

Die EVGA GeForce GTX 680 Hydro Copper lief in diesem Aufbau als einzelne Karte, nicht im SLI-Verbund.
Verwendete Komponenten und Ausbau
- Gehäuse

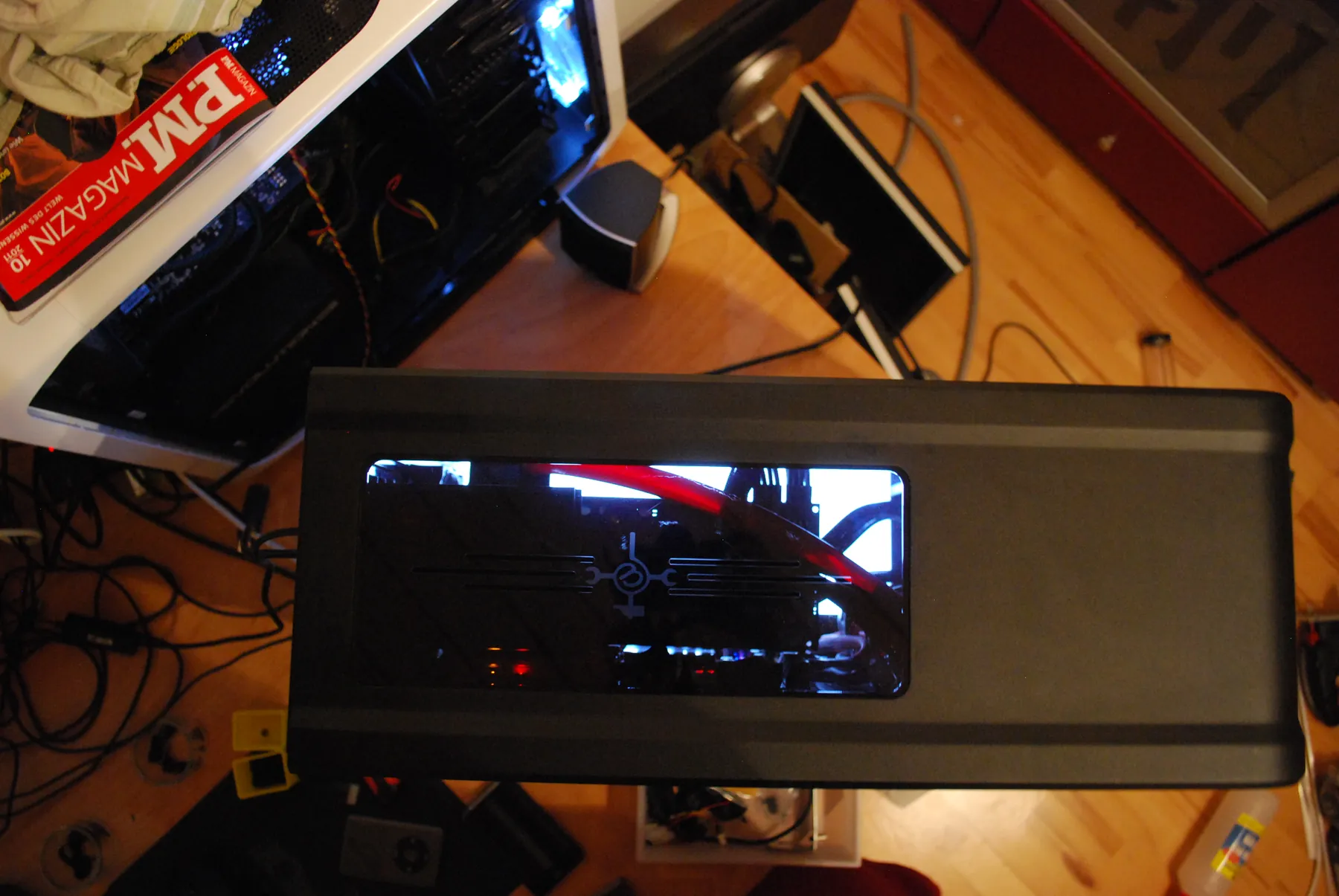

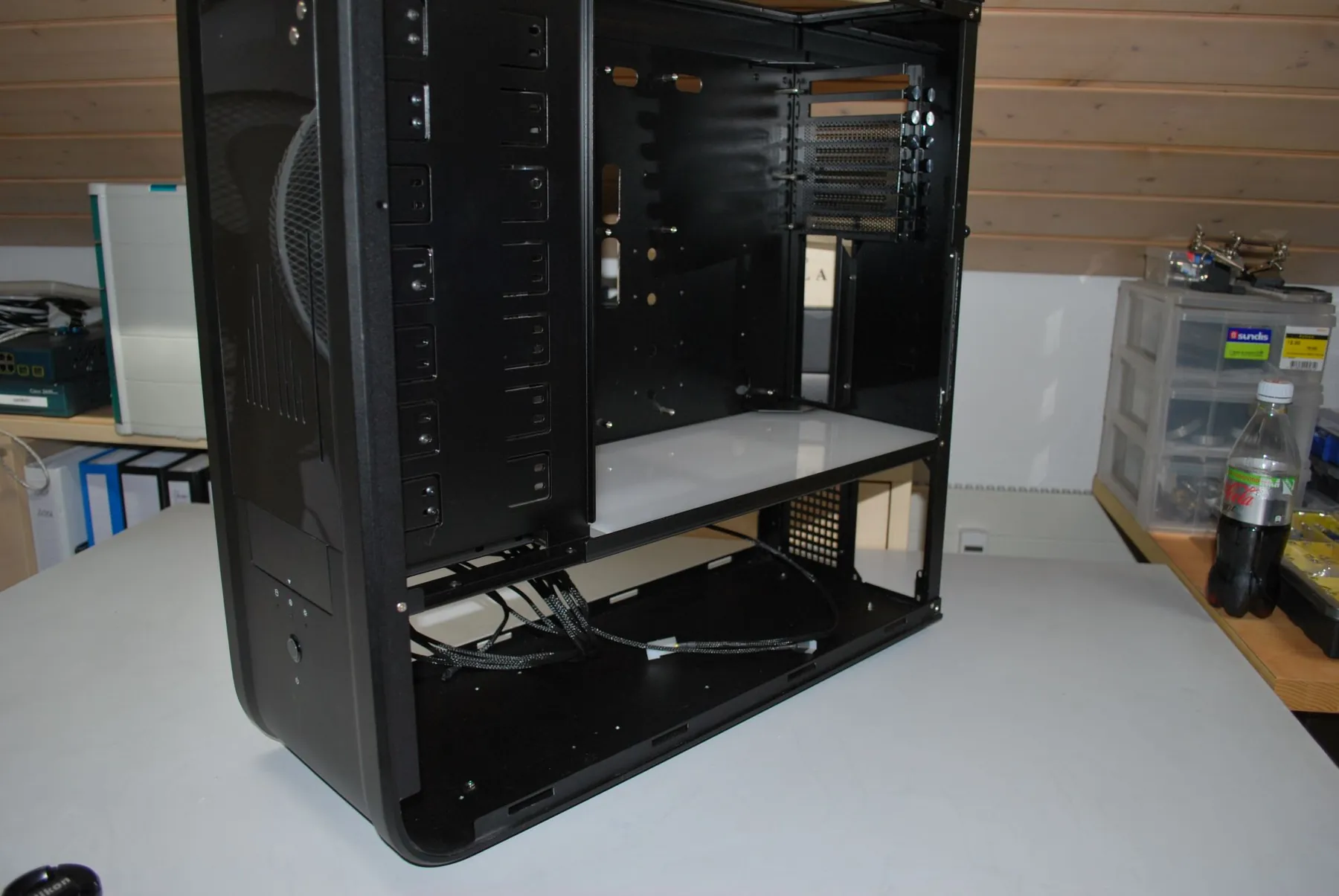

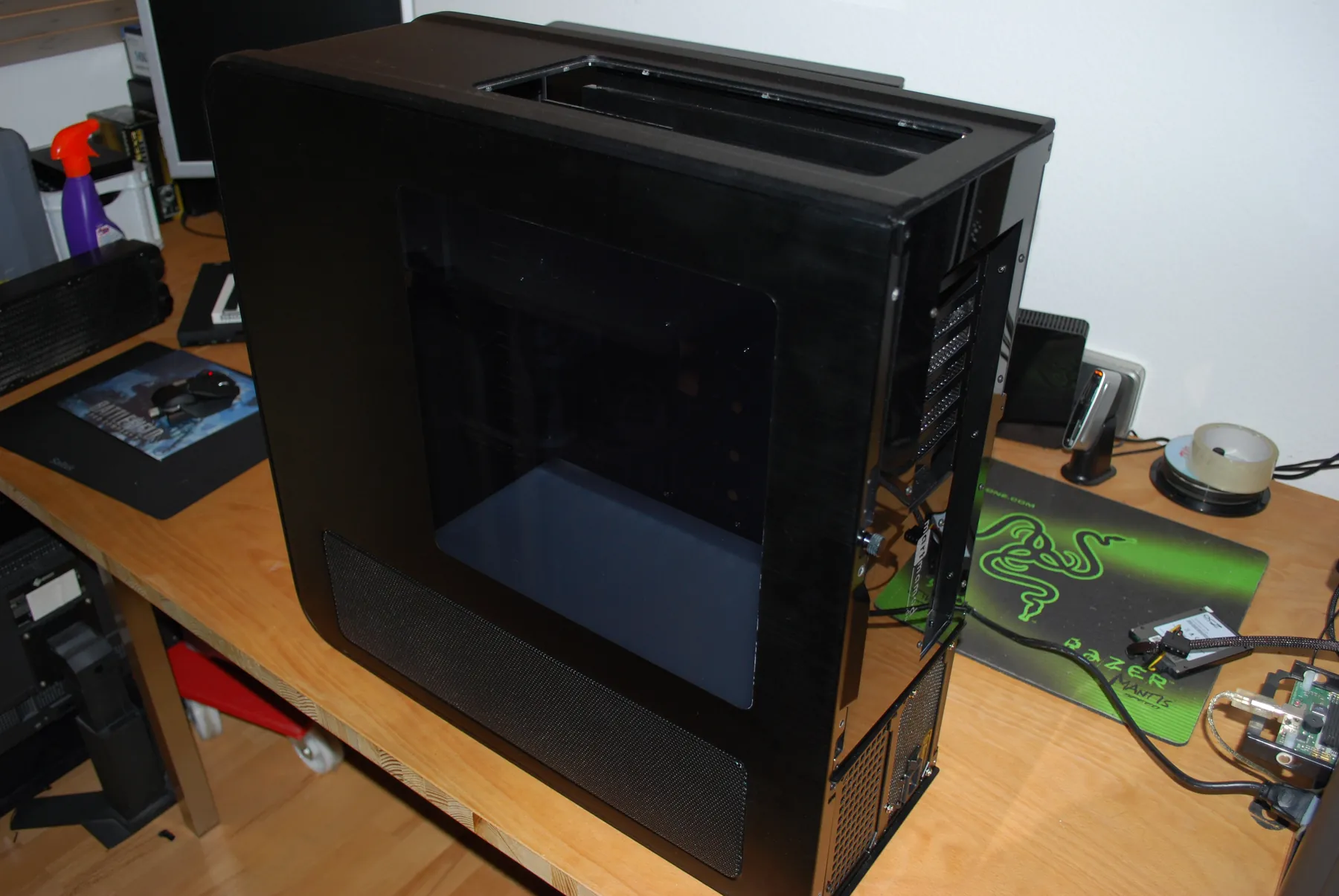

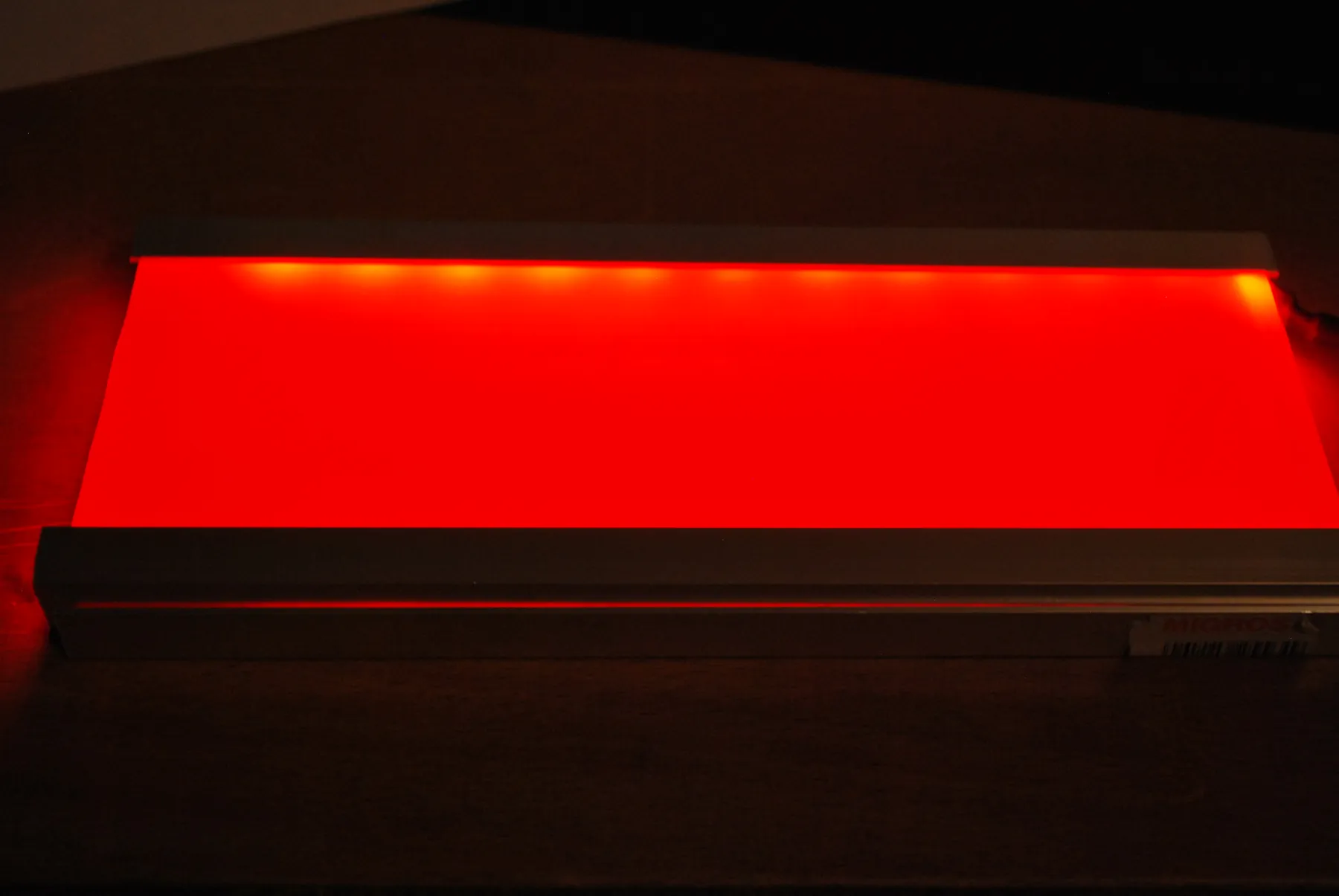

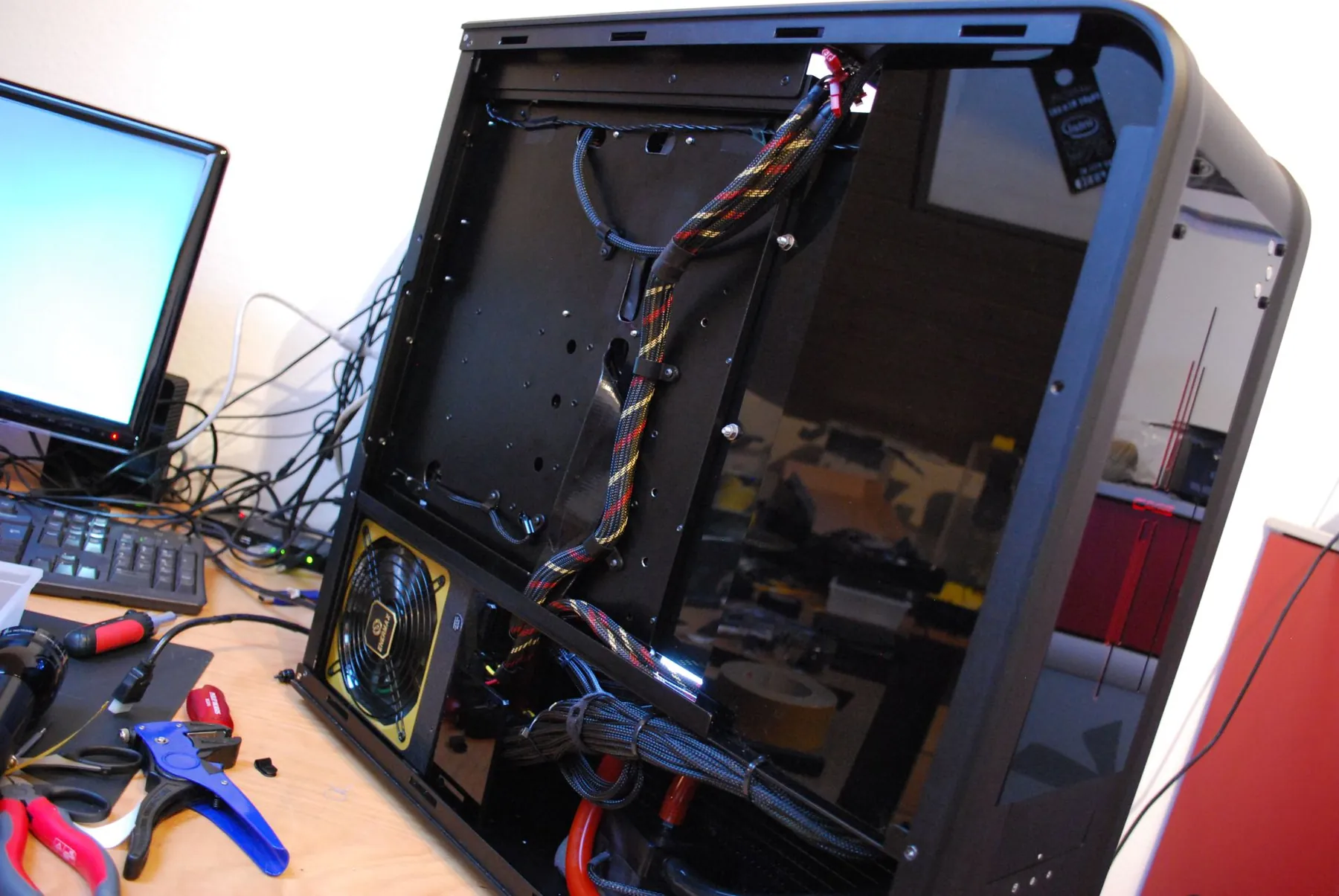

- SilverStone TJ07, innen schwarz pulverbeschichtet, Martma-Acrylfront, Top Window und sLight
- RAM
- Zunächst 12 GB Corsair XMS DDR3-1600; später 24 GB AVEXIR Blitz DDR3-2133 auf X79
- Laufwerke

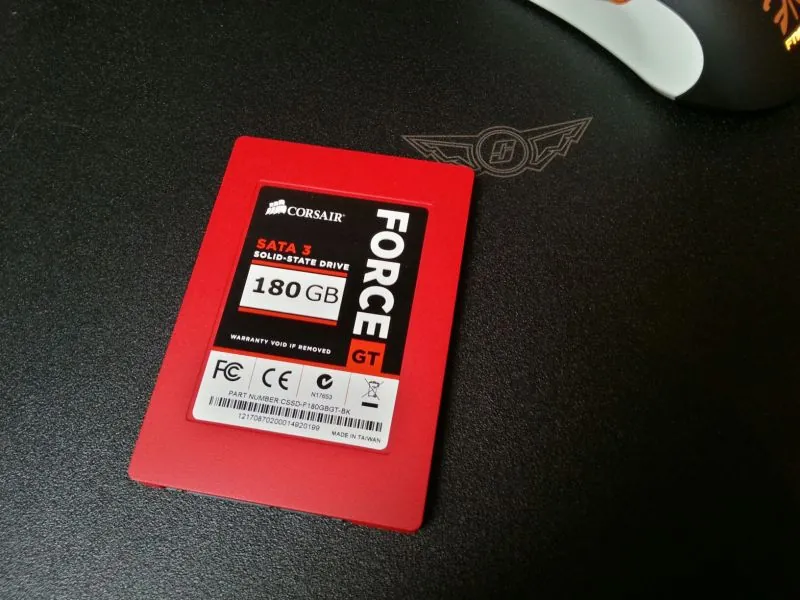

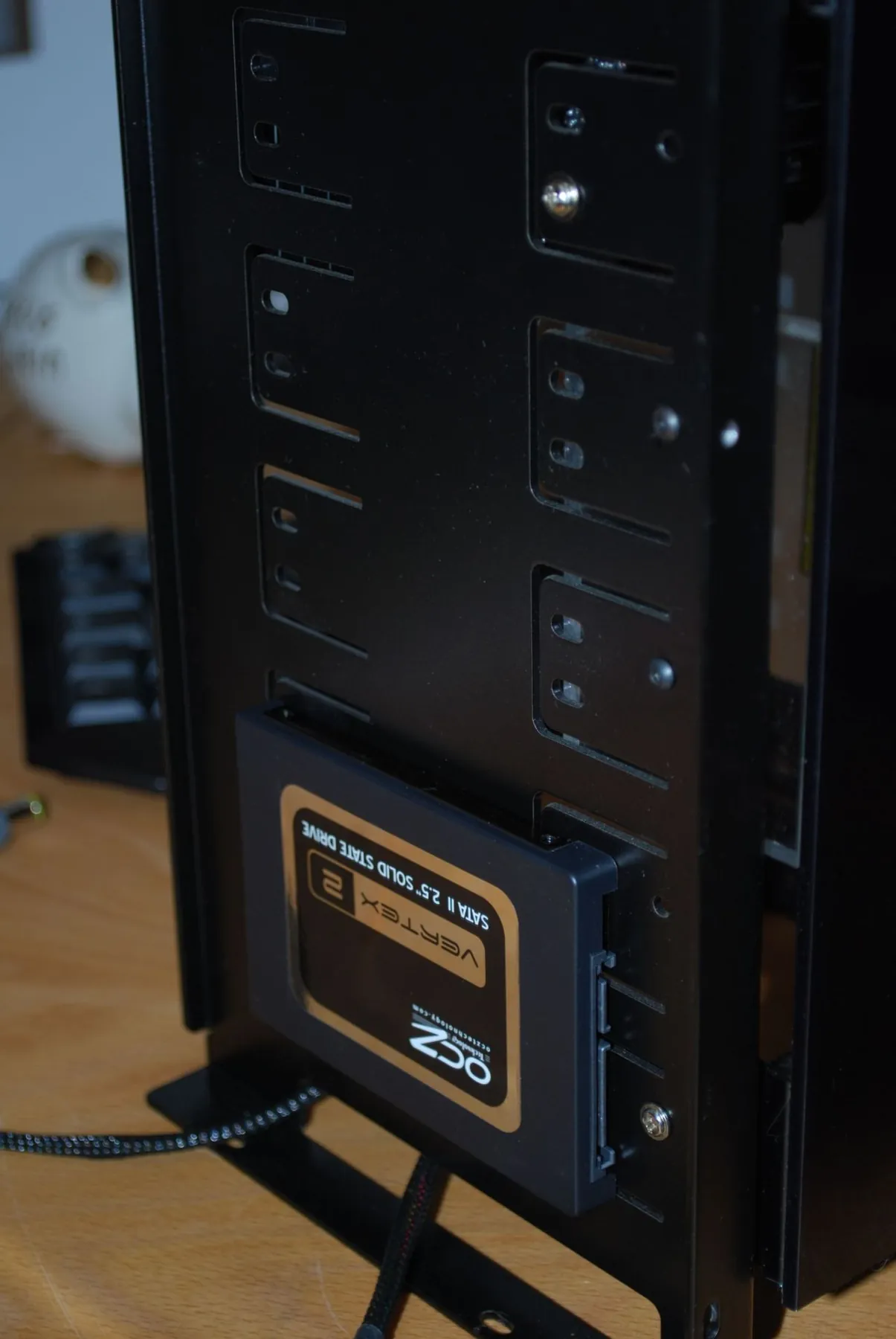

- Intel X25-M 120 GB und OCZ Vertex 2 120 GB; später Corsair Force GT 180 GB und WD Scorpio Blue 750 GB
- Netzteil

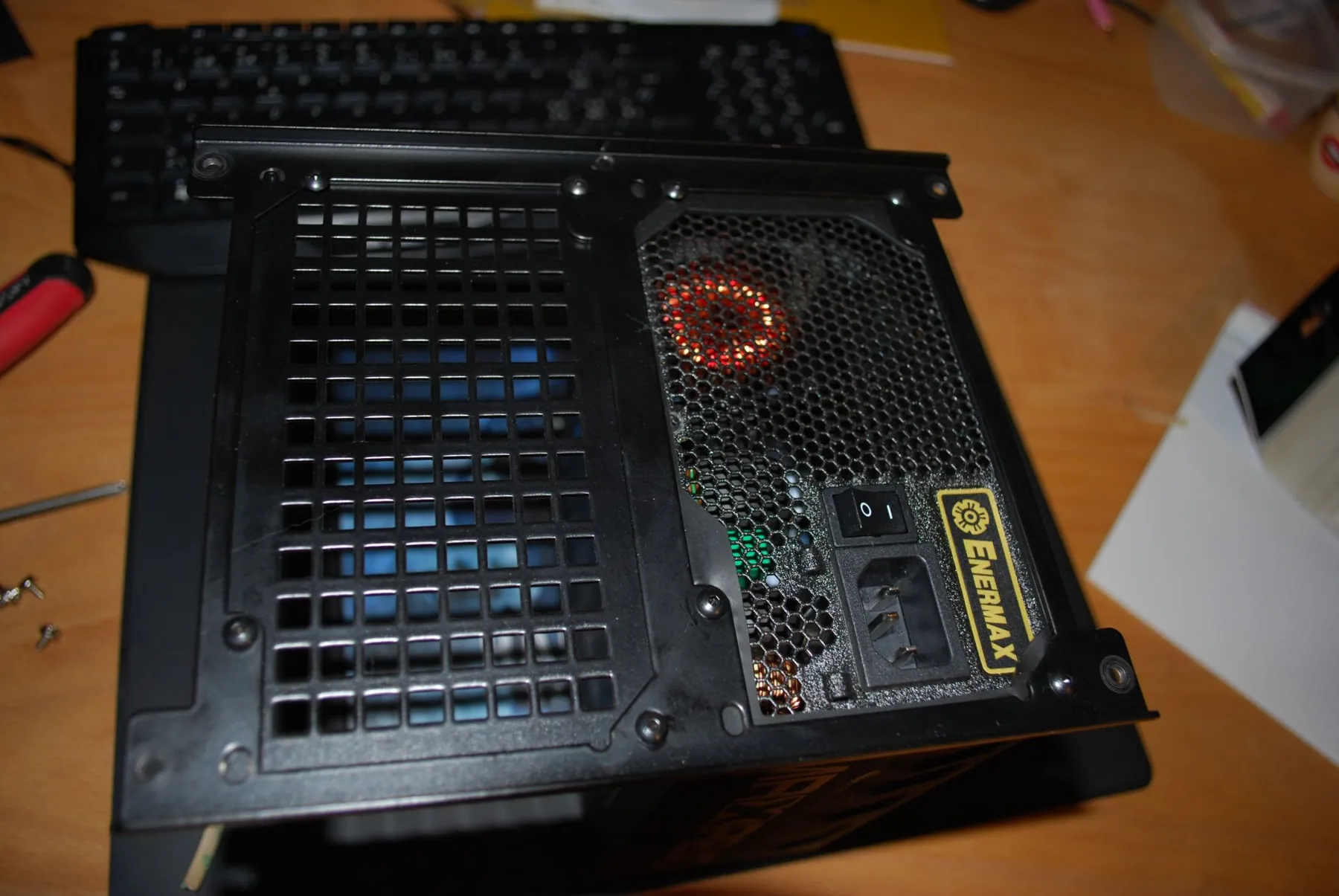

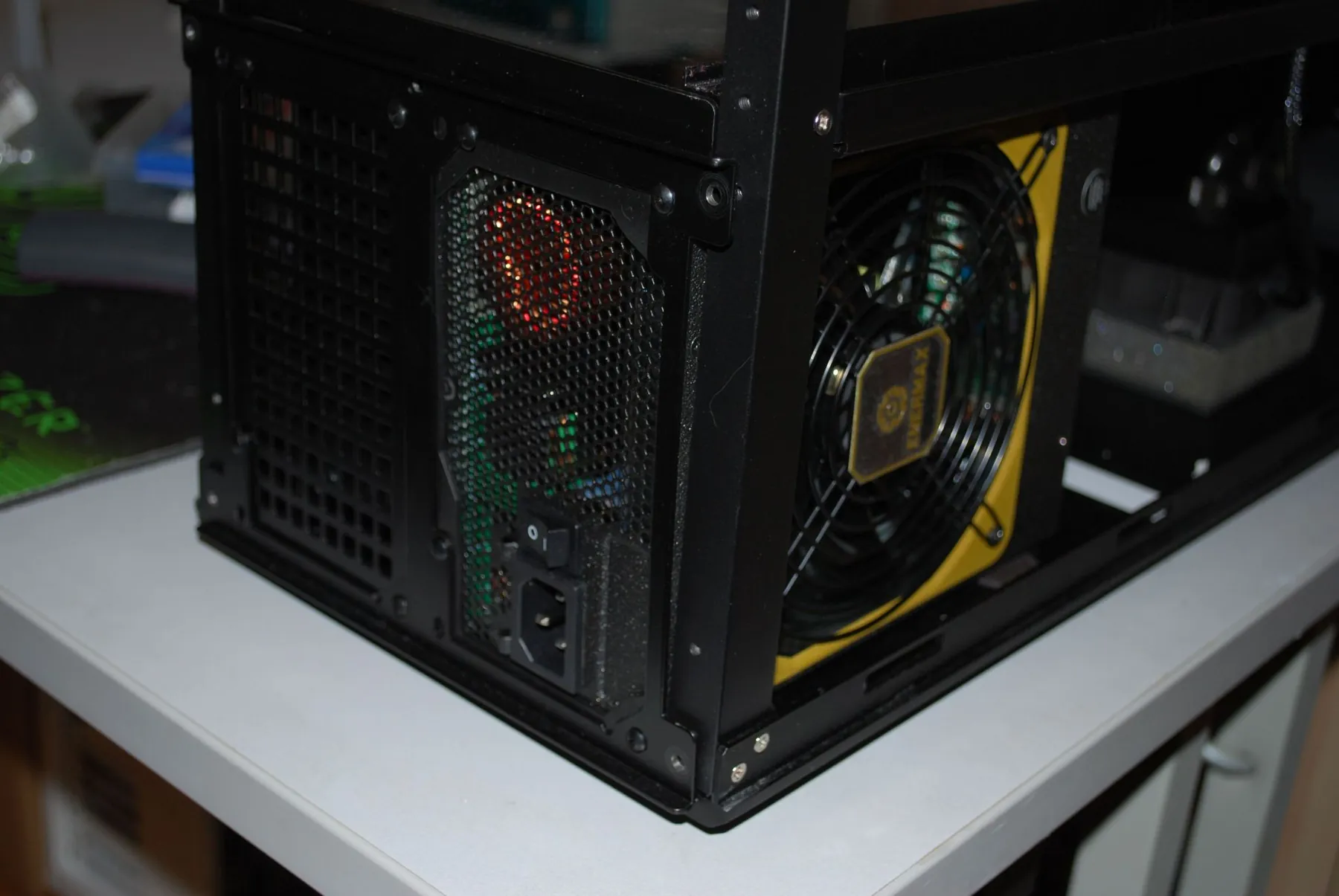

- Enermax MaxRevo 1500 W
- Sound / Netzwerk

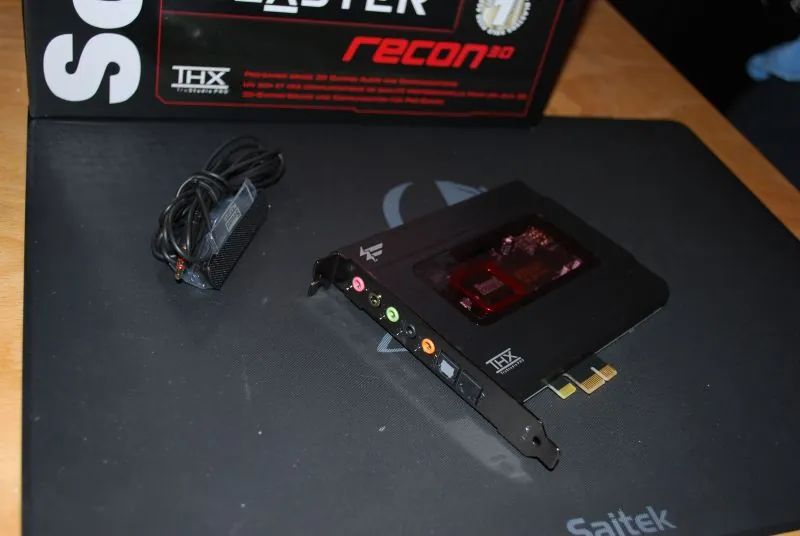

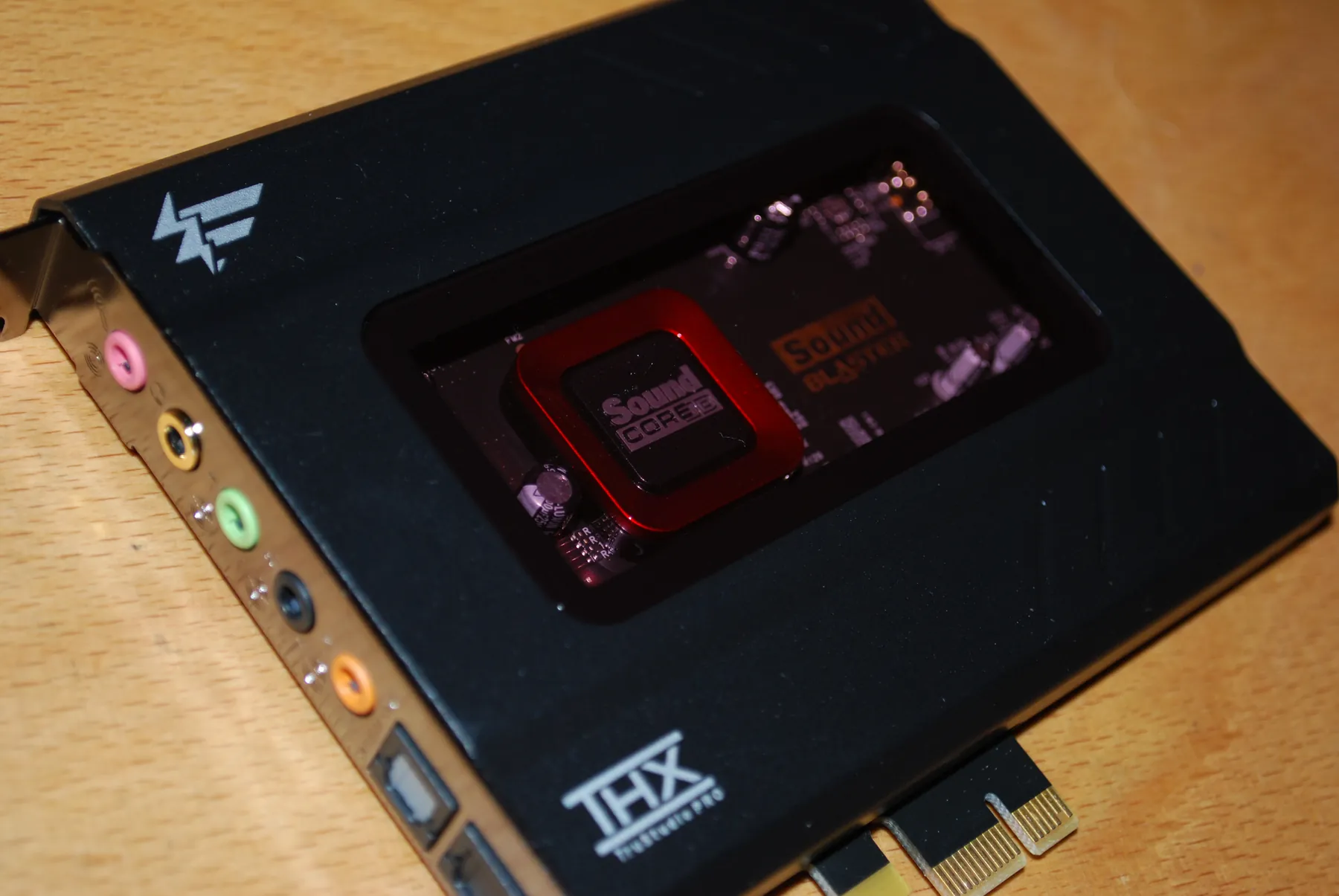

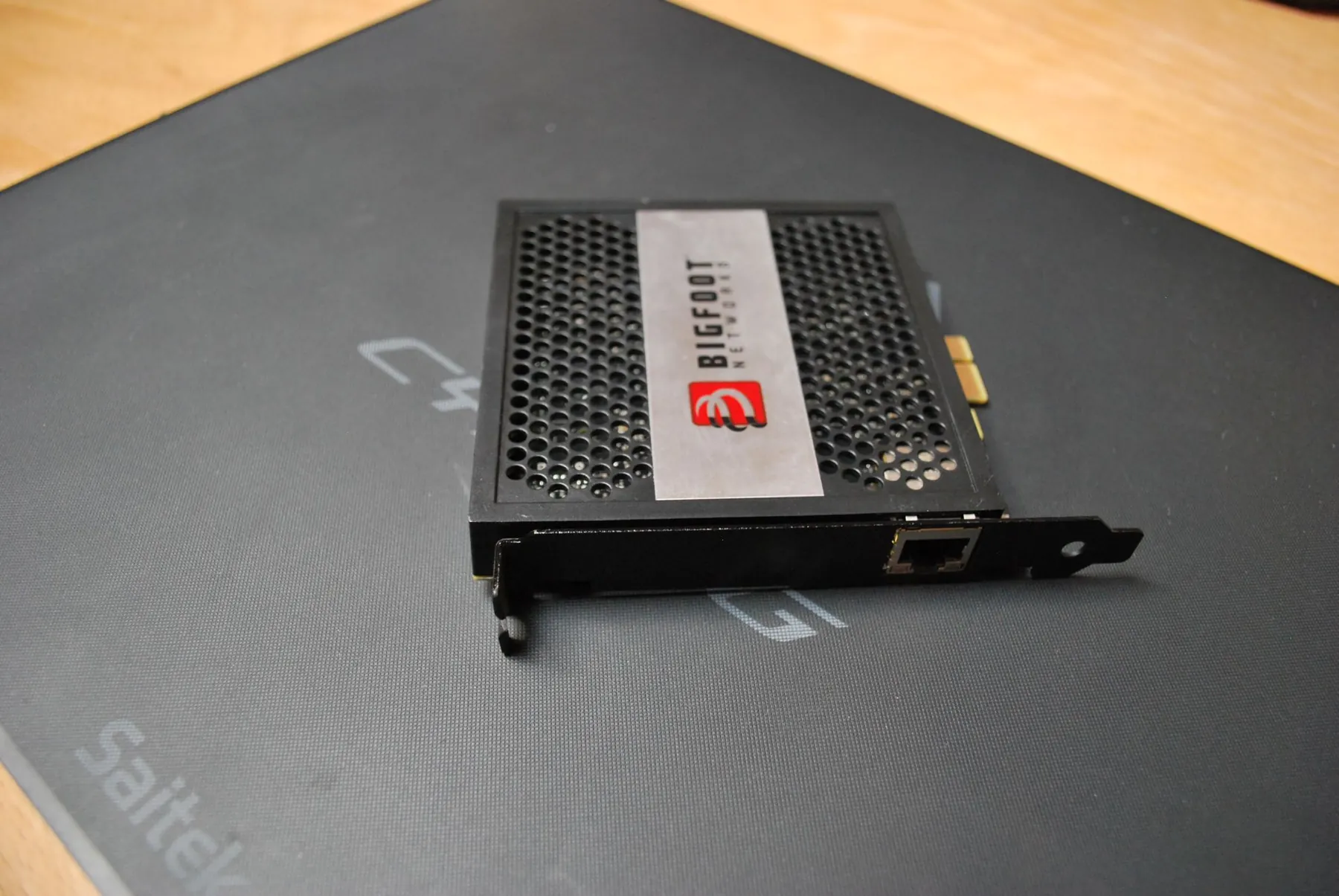

- Sound Blaster X-Fi Titanium, später Recon3D Fatal1ty Pro; Bigfoot Killer 2100
- Wasserkühlung

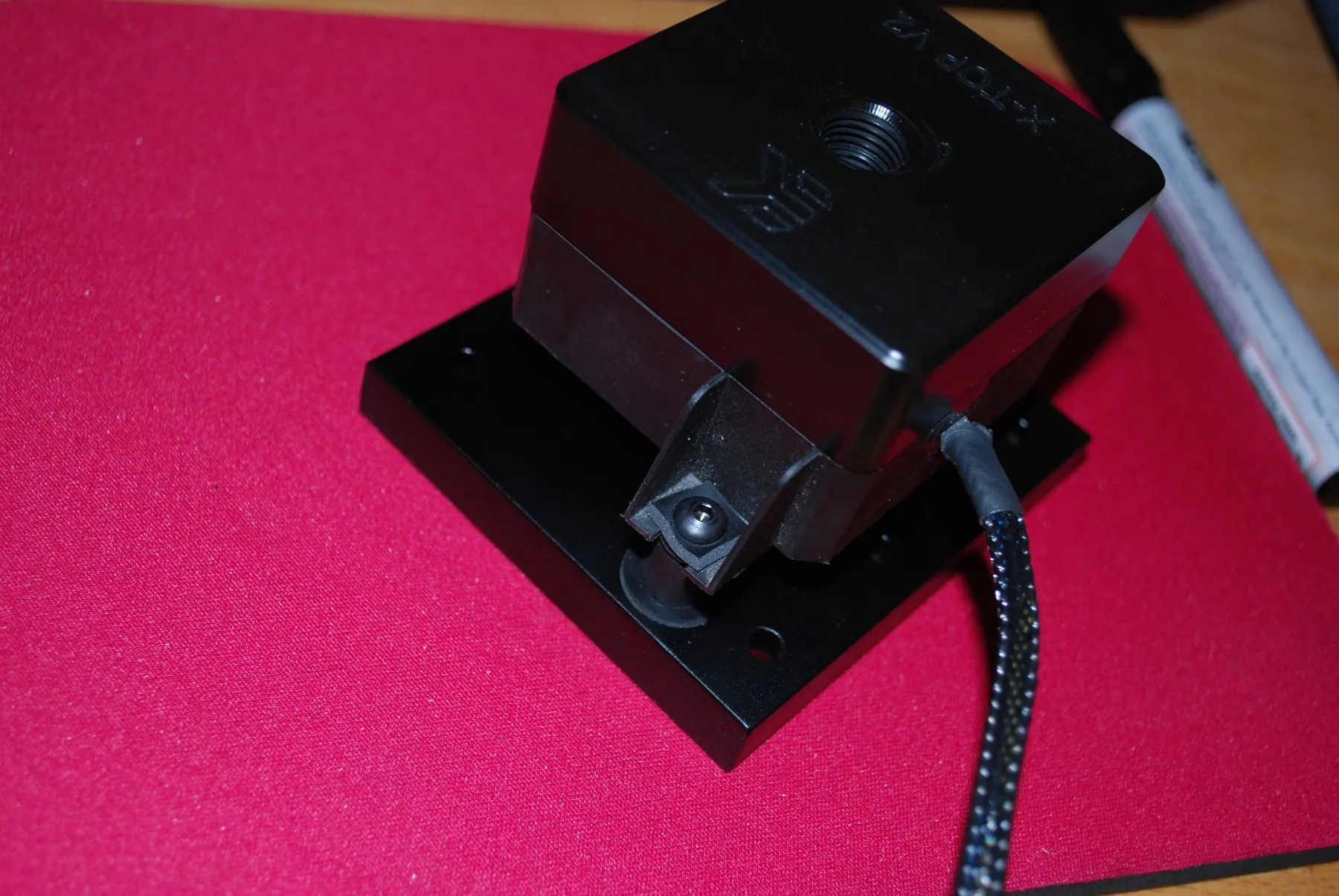

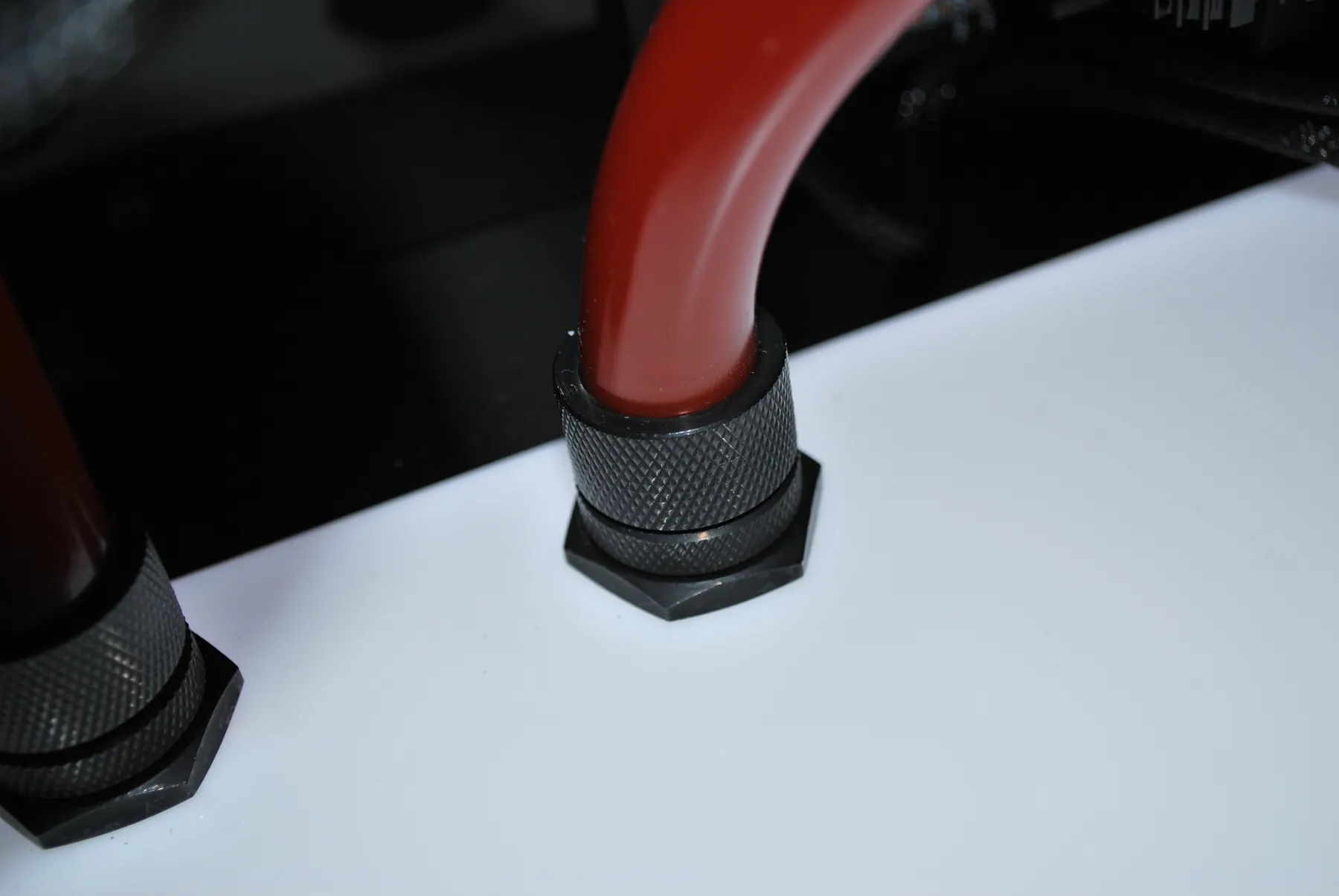

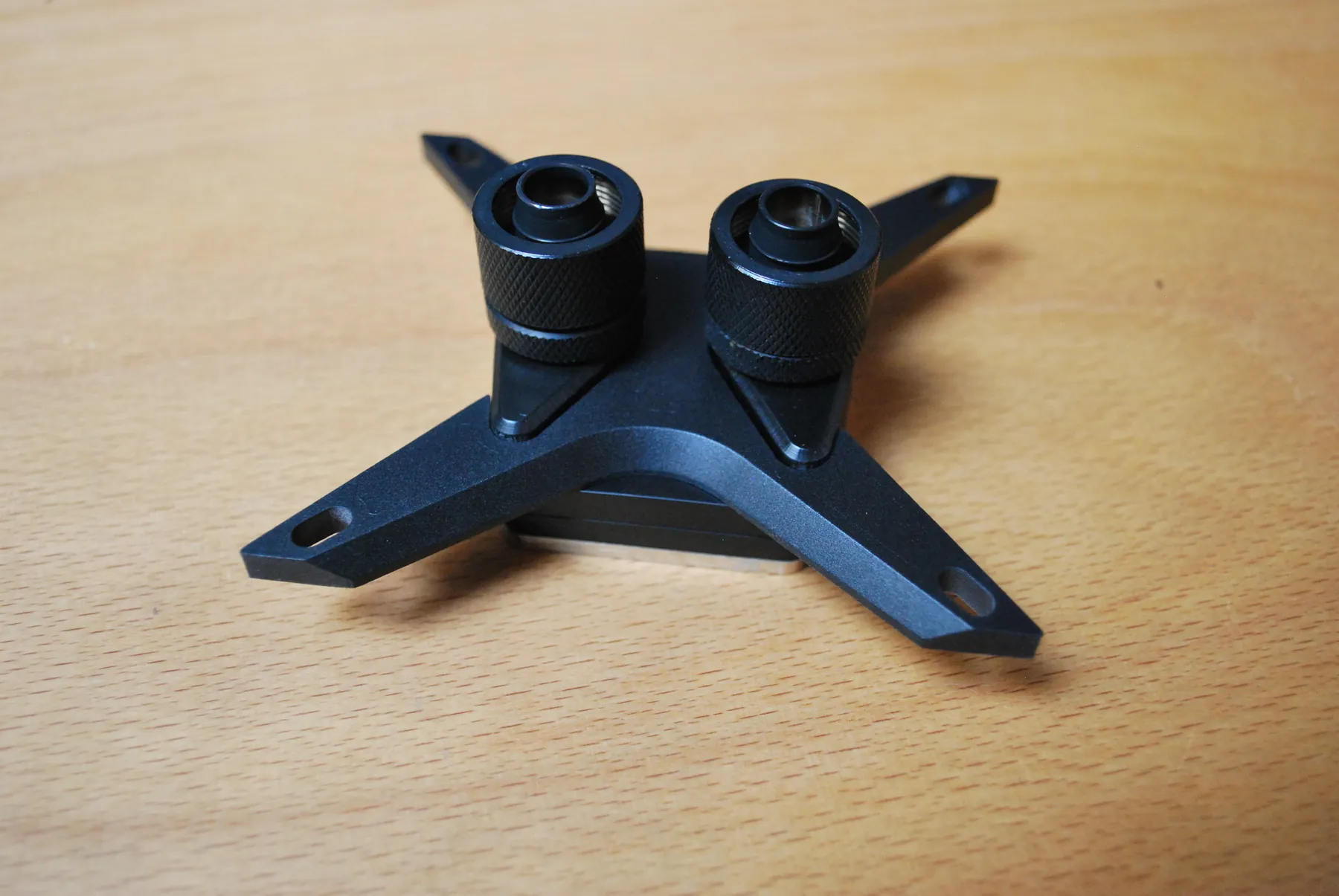

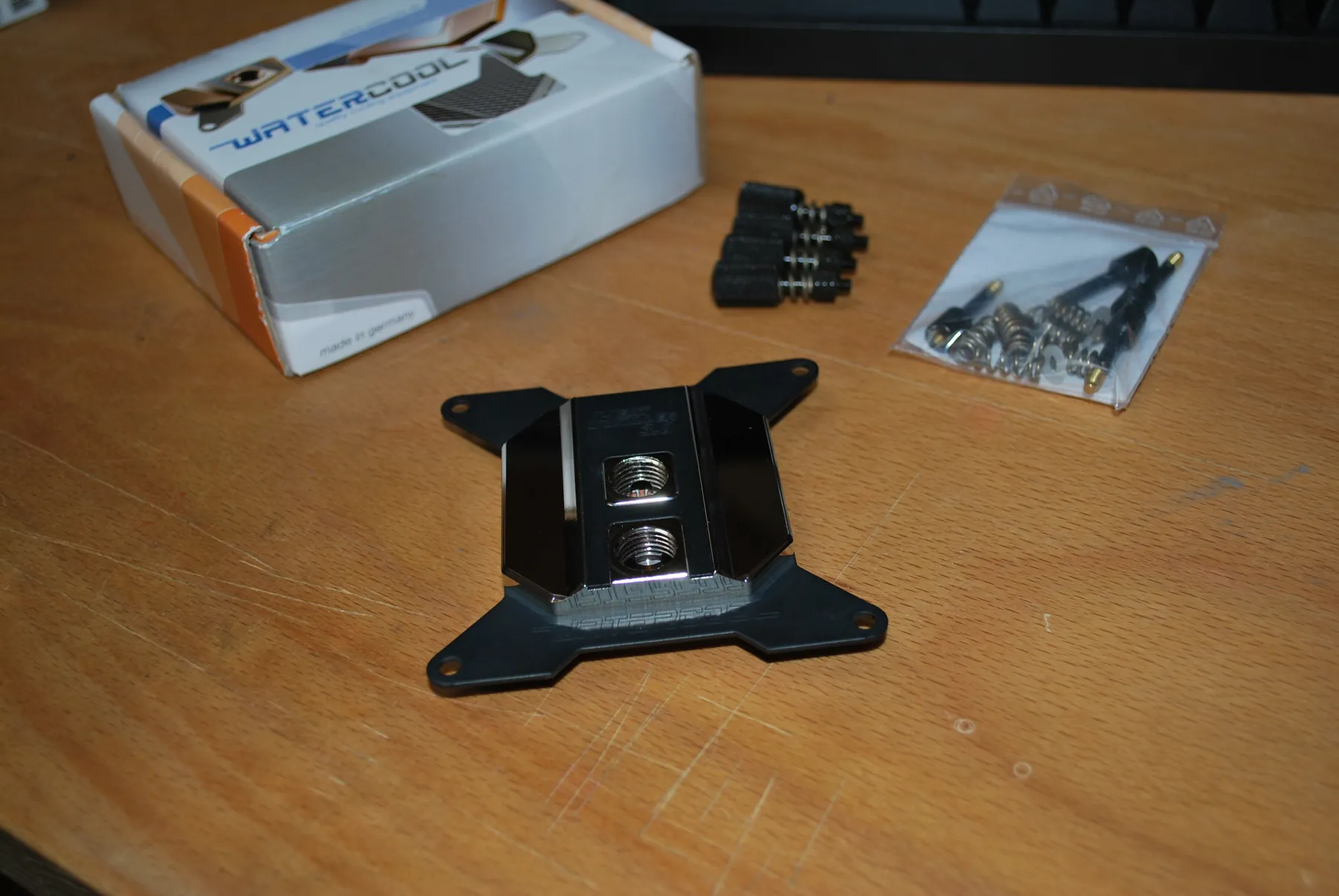

- Phobya G-Changer 480, Laing DDC Ultra mit EK-Deckel; Heatkiller Rev. 3, später MIPS Iceforce HF und EK-Mainboardkühler
- Steuerung

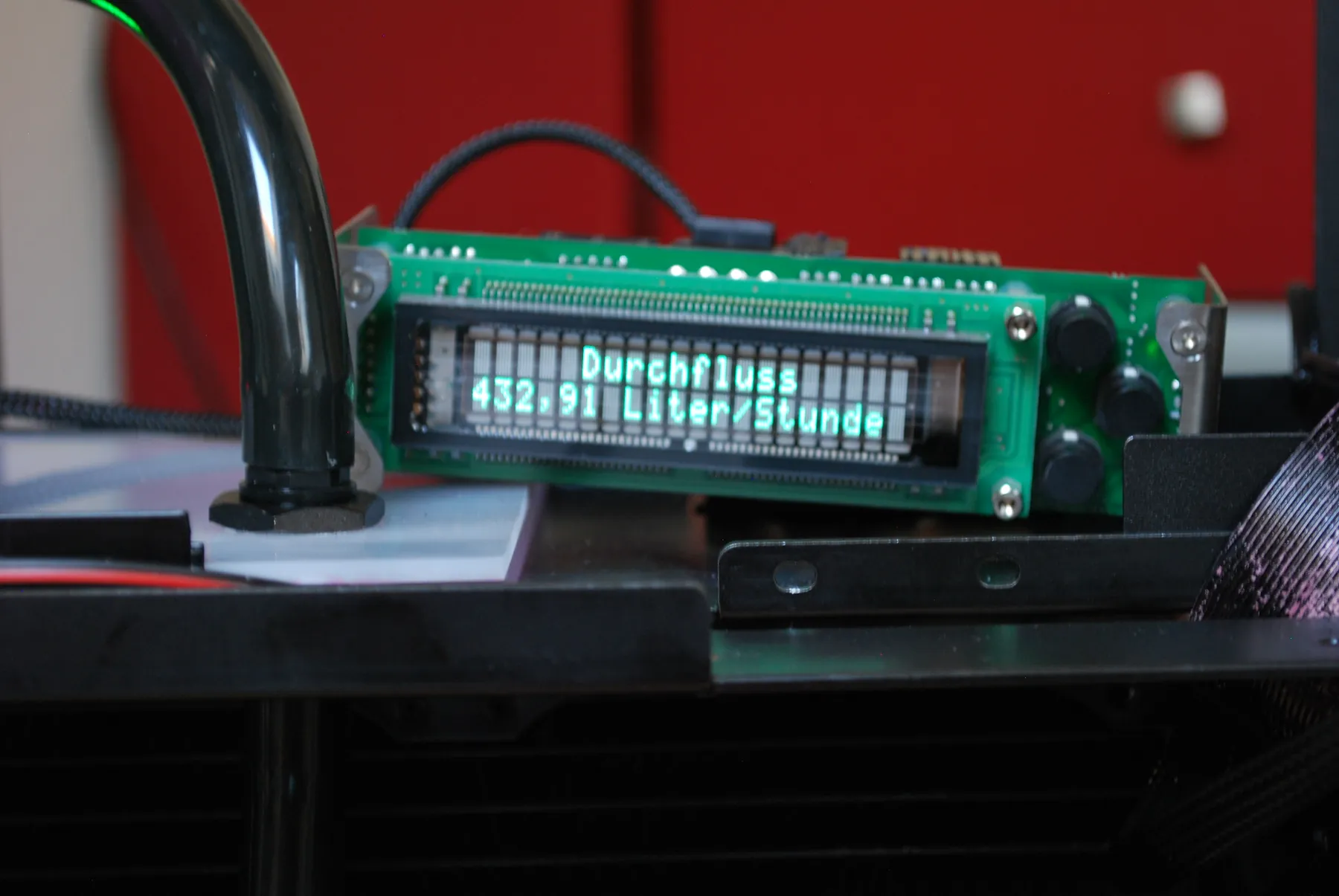

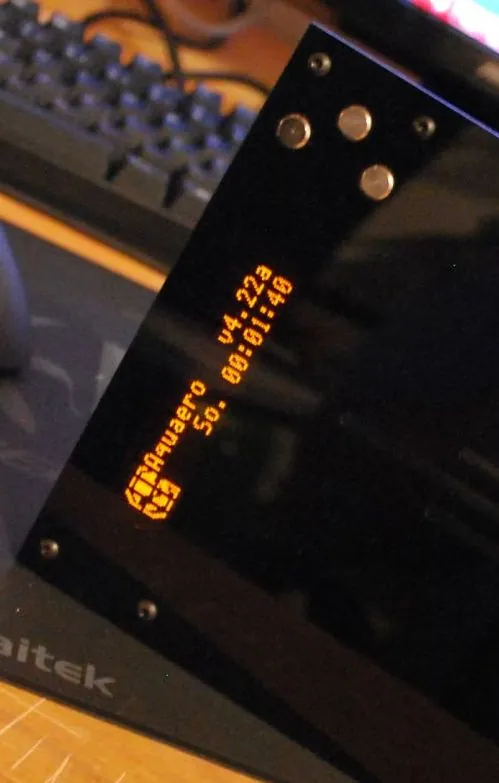

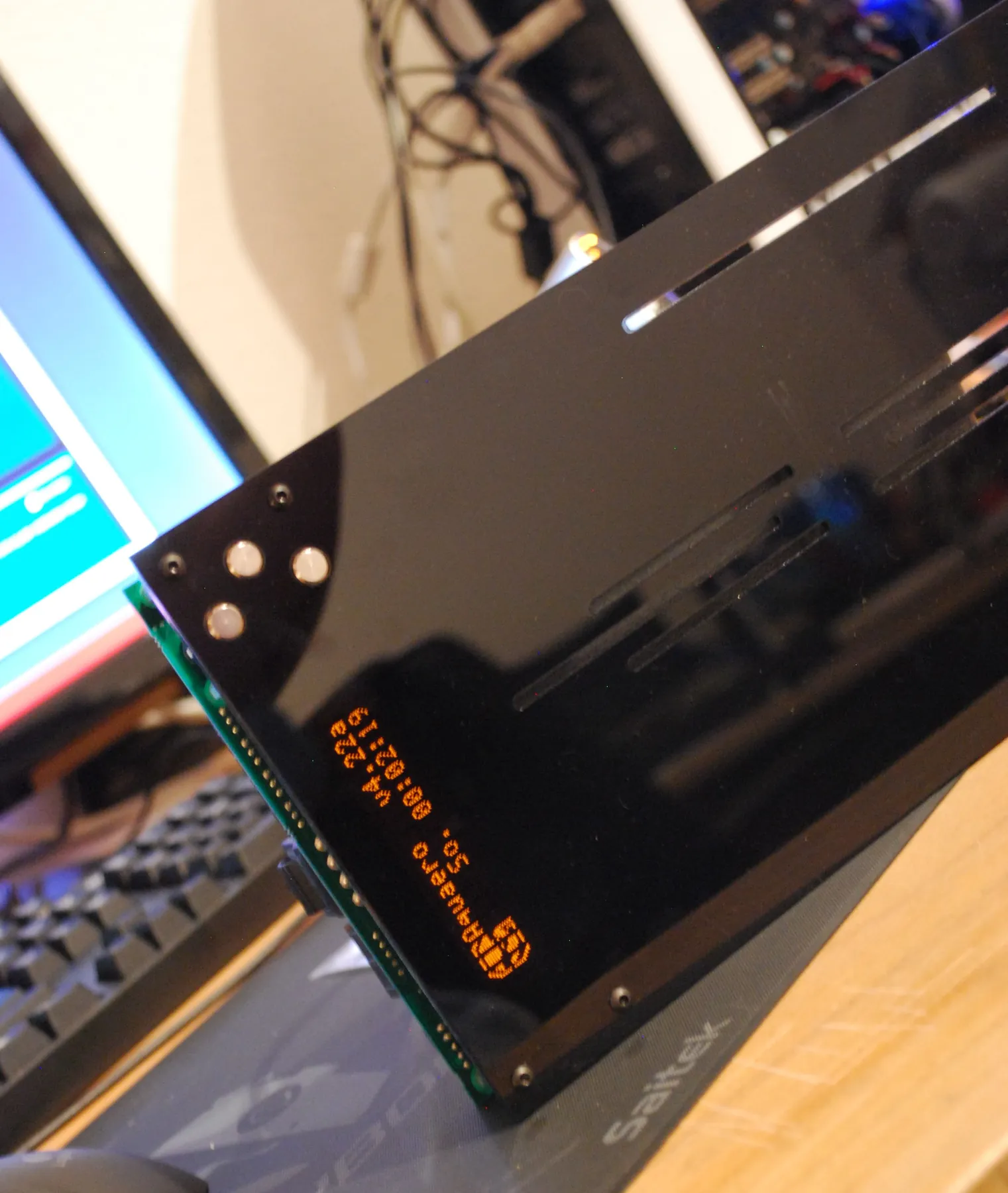

- Aquaero 4 mit Durchfluss- und Temperatursensoren
- Ausbau

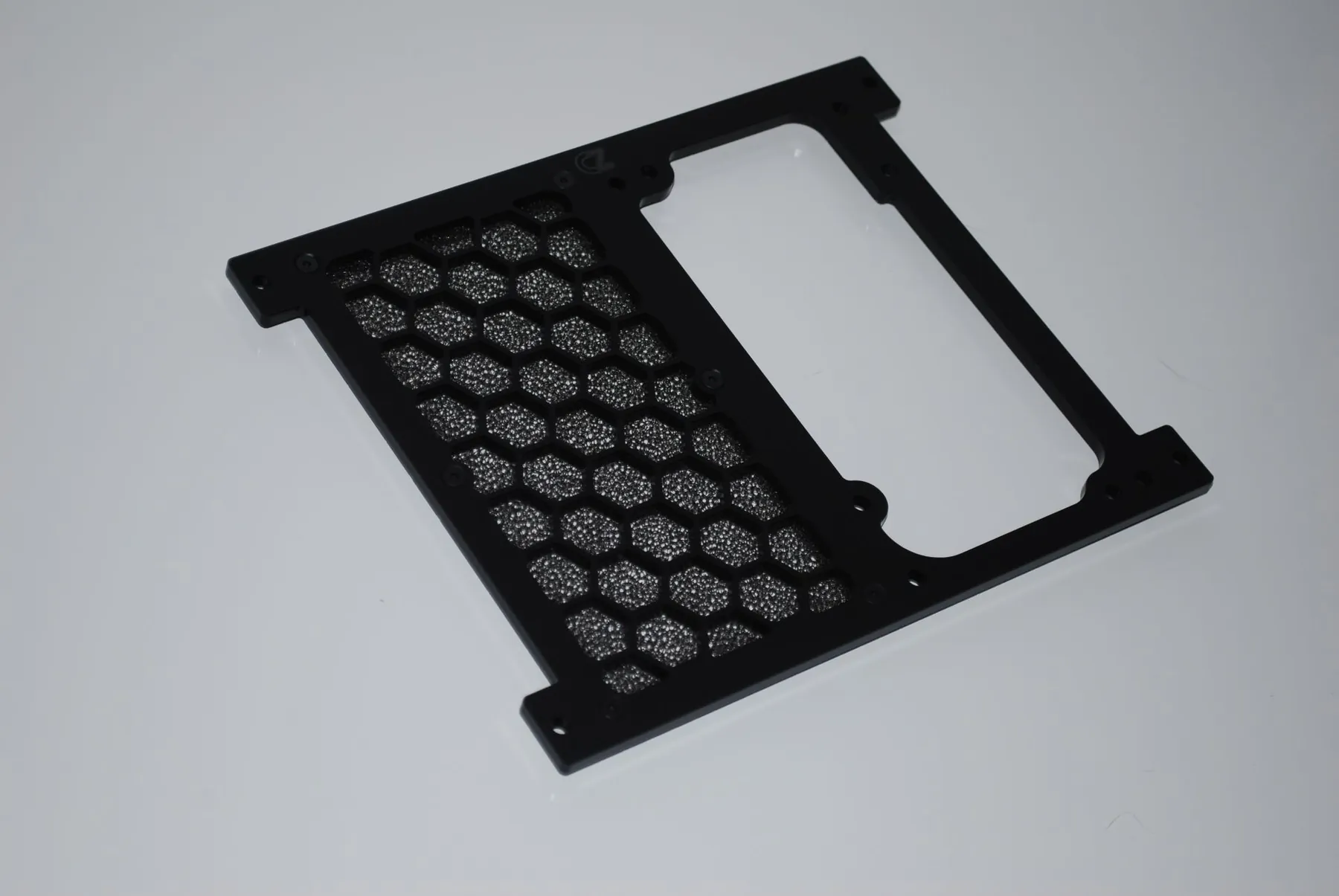

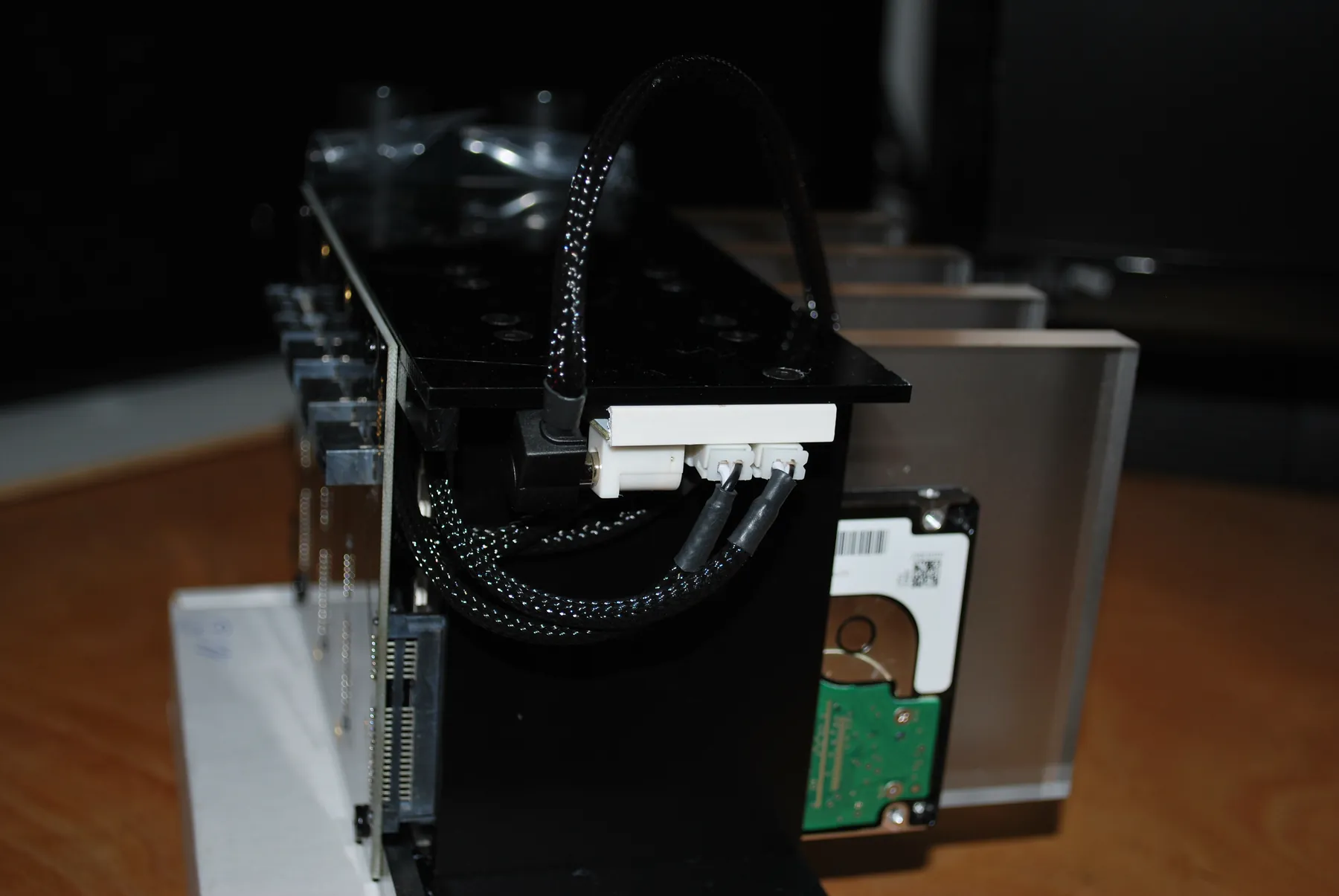

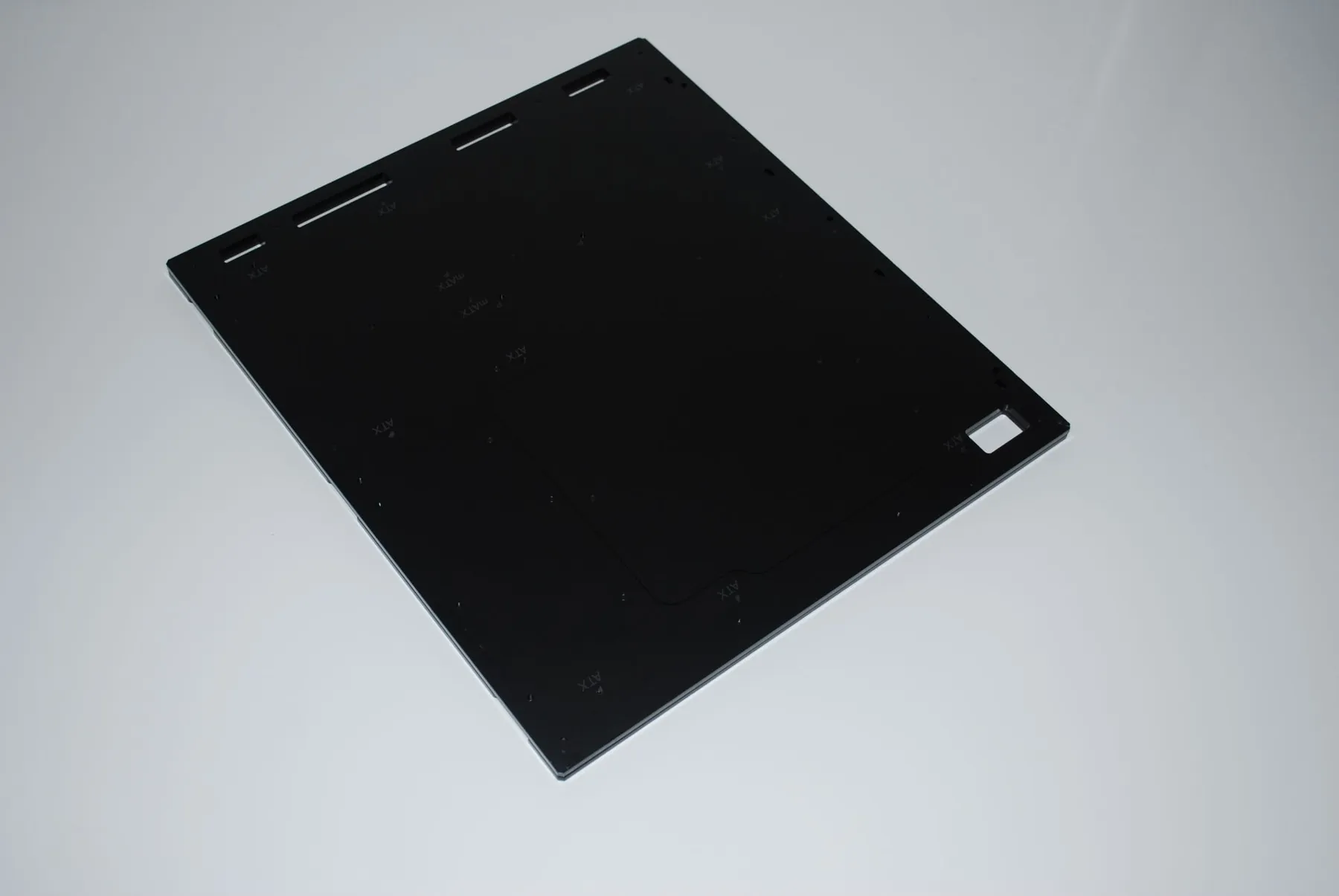

- ColdZero-Mainboard-Tray und Verlängerung, beleuchteter SSD-Mount von Martma / jbfem
Worklog: Blood Mod V3
